ST(意法半导体)生产的型号STM32F103RBH6属于32位MCU微控制器,采用高性能Arm®Cortex®-M3 32位RISC内核,工作频率为72MHz,高速嵌入式存储器(高达128千字节的闪存和高达20千字节的SRAM),以及广泛的增强I/ o和连接到两个APB总线的外围设备。
STM32F103RBH6提供两个12位adc,三个通用16位定时器和一个PWM定时器,以及标准和高级通信接口:最多两个i²c和spi,三个usart,一个USB和一个CAN。该设备的工作电源为2.0至3.6V。它们可在-40到+85°C的温度范围和-40到+105°C的扩展温度范围,一套全面的省电模式允许设计低功耗应用程序。
STM32F103RBH6的功能特点
1、ARM Cortex-M3内核:STM32F103RBH6采用了先进的ARM Cortex-M3内核,提供高性能和出色的能效。它具有强大的处理能力,能够处理复杂的任务,并具有较低的功耗。
2、高速时钟和存储器:STM32F103RBH6支持高达72MHz的工作频率,使其能够快速执行各种任务。它具有128KB的闪存和20KB的静态随机存储器(SRAM),使开发人员能够存储大量的代码和数据。
3、强大的外设集成:STM32F103RBH6集成了丰富的外设,包括多个通用和专用定时器,用于控制精确的定时和计数操作。它还具有多个通用串行总线(UART,SPI和I²C),可用于与外部设备进行通信。此外,它还提供了多个模拟外围接口(ADC和DAC),用于模拟信号的采集和输出。
4、多种通信接口:STM32F103RBH6支持多种通信接口,如CAN(控制器局域网),用于工业自动化和汽车电子应用。它还支持USB(通用串行总线)接口,用于PC连接和外部设备的通信。此外,它还具有Ethernet接口,可用于局域网连接,并支持多种无线通信协议,如Bluetooth和Wi-Fi。
5、多样化的工作模式:STM32F103RBH6支持多种工作模式,以适应不同的应用需求。它支持运行模式、睡眠模式、待机模式和停机模式等。这些模式可帮助降低功耗,并延长电池寿命。
6、丰富的软件生态系统:作为意法半导体的产品,STM32F103RBH6可以利用丰富的软件生态系统,包括STM32Cube软件包、Keil MDK开发工具套件和各种第三方软件库。这些工具和库可以加速开发过程,并提供丰富的功能和驱动支持。
二、STM32F103RBH6的应用领域
的STM32F103RBH6是一款高性能、低功耗的32位MCU微控制器,其主要应用领域如下:
1、工业控制:STM32F103RBH6具有强大的计算和通信能力,可以用于各种工业自动化应用,如工厂自动化控制系统、工业机器人控制、PLC(可编程逻辑控制器)和监控系统等。
2、智能家居:STM32F103RBH6能够与各种传感器和执行器进行高效的通信和控制,因此可以应用于智能家居系统,如智能照明、智能家电控制、安防系统和能源管理等。
3、医疗设备:STM32F103RBH6拥有低功耗和高精度特性,非常适合应用于医疗设备,如心电图仪、血压计、血糖仪和医疗图像处理等。
4、工业自动化:STM32F103RBH6可以用于各种工业自动化应用,包括工厂自动化控制系统、机器视觉和图像处理、运动控制和机器人技术等。
STM32F103RBH6的中文参数
品牌:ST(意法半导体)
产品分类:32位MCU
程序存储容量:128KB(128K x 8)
程序存储器类型:闪存
封装:64-TFBGA(5x5)
RAM大小:20K x 8
包装:托盘
电压-供电(Vcc/Vdd):2V ~ 3.6V
商品标签:通用类MCU
数据转换器:A/D 16x12b
核心处理器:ARM Cortex-M3
振荡器类型:内部
内核规格:32-位
工作温度:-40°C ~ 85°C(TA)
速度:72MHz
安装类型:表面贴装型
连接能力:CANbus,I2C,IrDA,LIN,SPI,UART/USART,USB
基本产品编号:STM32F103
外设:DMA,电机控制 PWM,PDR,POR,PVD,PWM,温度传感器,WDT
I/O数:51

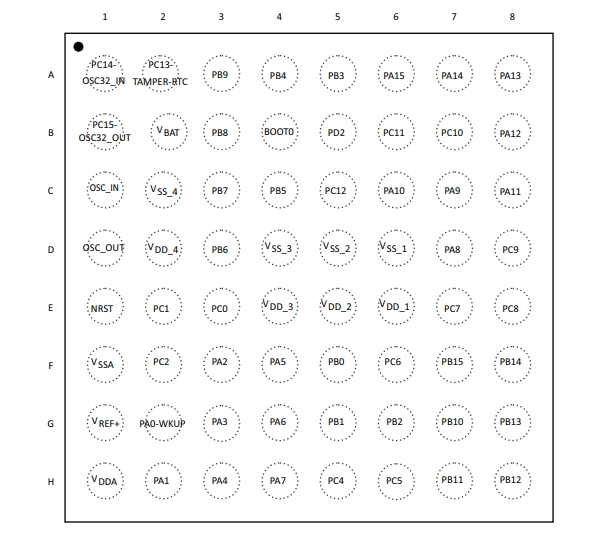

STM32F103RBH6的引脚封装图

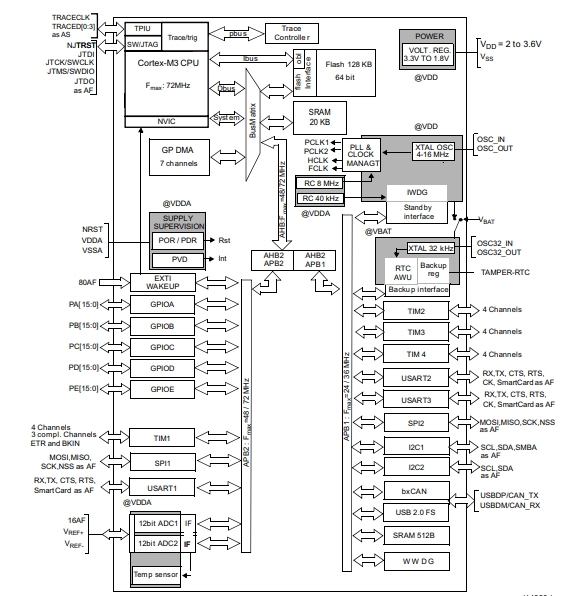

STM32F103RBH6的原理图

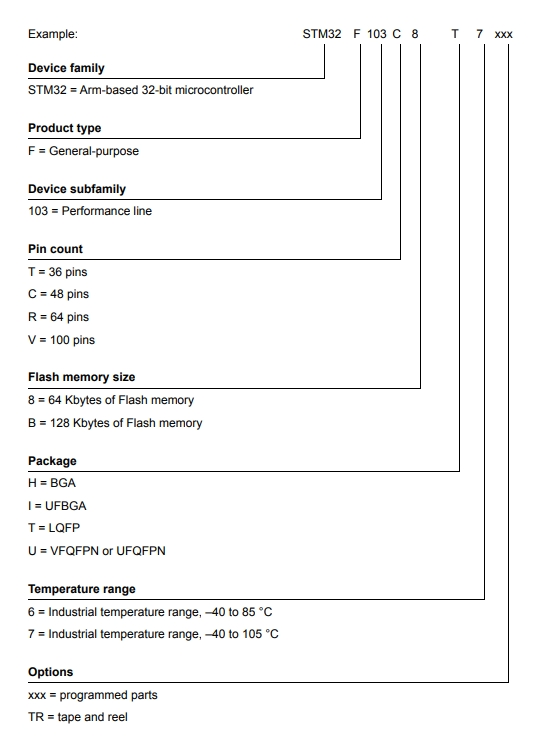

STM32F103RBH6的型号解释图
