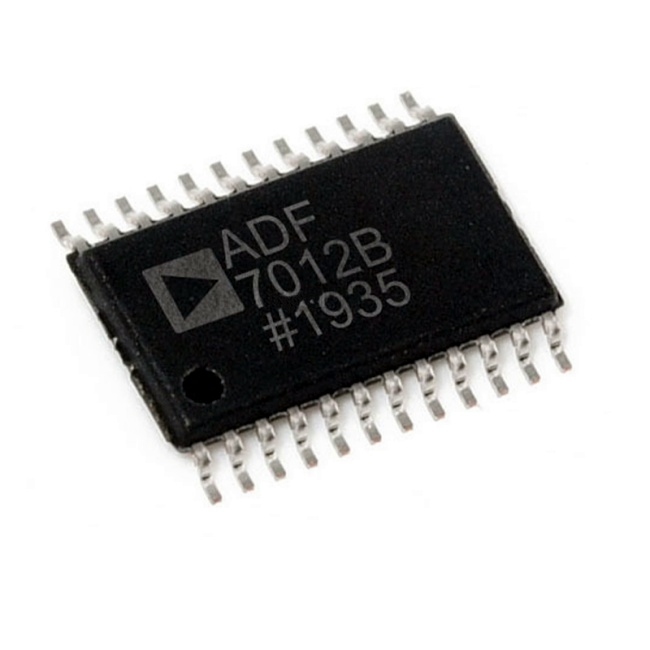

亚德诺ADF7012BRUZ-RL7无线收发芯片的工作原理、参数、应用以及引脚方框图
亚德诺ADF7012BRUZ-RL7是一款低功率FSK/GFSK/OOK/GOOK/ASK超高频发射机，专为短程设备（SRD）设计。输出功率、输出通道、偏移频率和调制类型可通过使用四个32位寄存器进行编程。
分数N PLL和带外部电感器的VCO使用户能够选择75MHz到1GHz频带中的任何频率。分数N PLL的快速锁定时间使ADF7012BRUZ-RL7适用于快速跳频系统。可用的精细频率偏差和PLL相位噪声性能有助于窄带操作。
有五种可选择的调制方案：二进制频移键控（FSK）、高斯频移键控制（GFSK）、二进制开-关键控（OOK）、Gaussian开关键控（GOOK）和幅度移位键控（ASK）。在补偿寄存器中，输出可以以＜1ppm的步长移动，从而可以对晶体参考中的频率误差进行间接补偿。一个简单的3线接口控制寄存器。在断电时，
该部件具有典型的小于0.1μa的静态电流。
特征
单片低功率超高频发射机
75 MHz至1 GHz频率操作
使用分数N PLL的多通道操作
2.3 V至3.6 V操作
车载调节器
可编程输出功率
−16 dBm至+14 dBm，0.4 dB阶跃
数据速率：直流至179.2 kbps
低电流消耗
868兆赫，10分贝，21毫安
433 MHz，10 dBm，17 mA
315 MHz，0 dBm，10 mA
可编程电池低电压指示灯
24TSSOP封装
应用
低成本无线数据传输
安全系统
射频遥控器
无线计量
安全无钥匙进入

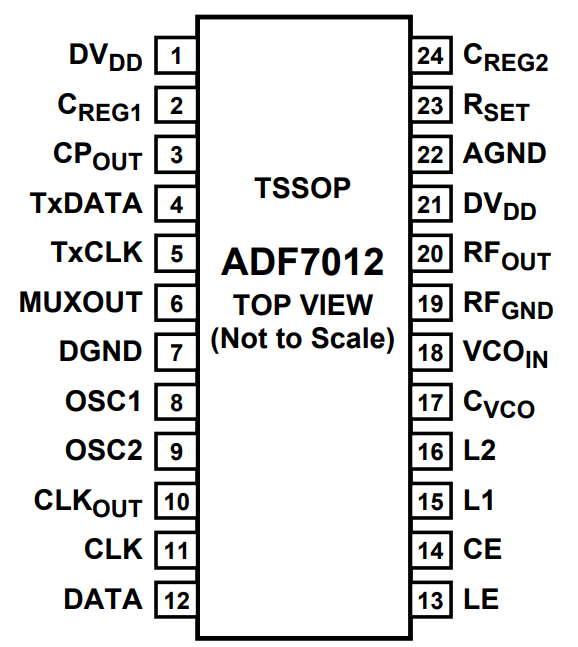

引脚图

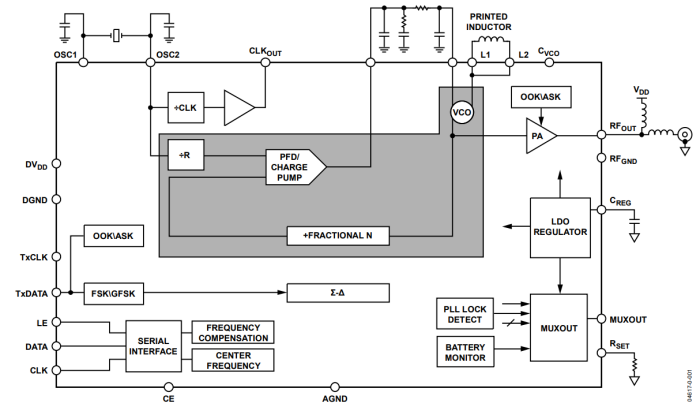

功能框图
应用实例图
相关推荐
-
-

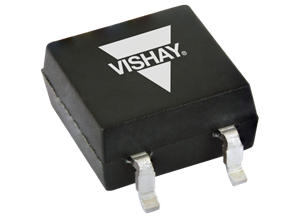

VISHAY/威世VOMDA1271T车用MOSFET驱动器的介绍、特性及应用领域
