一文了解MAXIM美信DS1307ZN实时时钟RTC的工作原理、优缺点以及应用电路图
美信DS1307ZN串行实时时钟(RTC)是一款低功耗、二-十进制编码(BCD)的时钟/日历，外加56字节NV RAM。地址与数据通过I²C接口串行传输。时钟/日历提供秒、分、时、星期、日、月和年信息。对于少于31天的月份，将自动调整月末日期，包括闰年修正。时钟格式可以是24小时或带AM/PM指示的12小时格式。DS1307内置电源检测电路，检测主电源失效时自动切换到备用电源，以保持时间、日期信息和计时。
优势和特点
RTC提供秒、分钟、小时、日、月、星期及年计时，带闰年补偿，有效期至2100年
56字节、电池备份、通用RAM，写次数不受限制
I²C串口
可编程方波输出信号
自动电源失效检测和切换电路
电池备份模式下，振荡器运行功耗低于500nA
-40°C至+85°C工作温度范围
可用于8引脚塑料DIP等

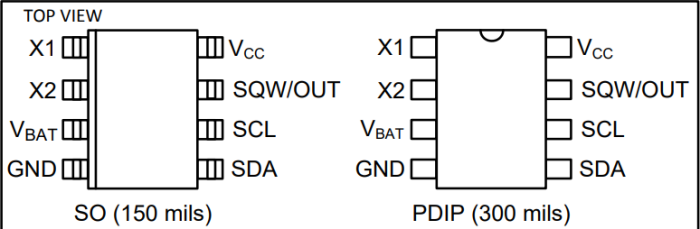

引脚

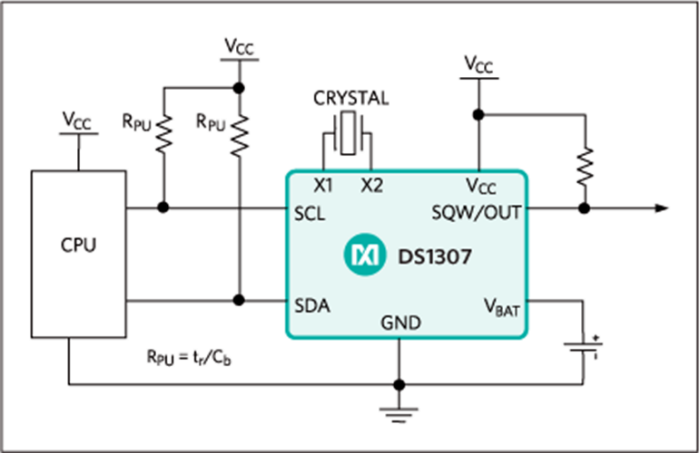

典型工作电路

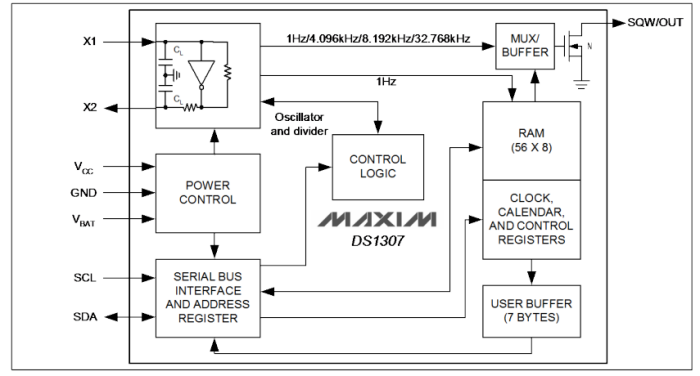

功能方框图
