存储芯片未来发展方向是什么？存储芯片行业是否能在2024年迎来增长呢？
你对存储芯片未来发展的看法是什么？你认为存储芯片行业是否能在2024年迎来增长呢？
在科技快速发展的时代，存储芯片扮演着重要的角色。随着人工智能时代的到来，存储芯片在2024年能否迎来增长？这是一个备受关注的话题。让我们来深入了解存储芯片的未来发展方向。
首先，AI技术的普及将大大推动存储芯片需求的增长。随着越来越多的智能设备进入我们的生活，包括智能手机、智能家居和自动驾驶汽车等，对存储芯片的需求将呈现爆发式增长。这意味着存储芯片行业将迎来新的商机和发展机遇。
其次，人工智能技术的不断进步也将推动存储芯片的创新。AI技术在机器学*和深度学*领域的应用越来越广泛，存储芯片需要具备更高的计算和存储能力，以应对复杂的任务和海量数据。因此，存储芯片行业需要不断研发和推出更先进的技术，以满足市场的需求。 此外，云计算的快速发展也将对存储芯片市场带来巨大的推动力。随着云计算技术的成熟和普及，越来越多的个人和企业将数据存储和处理转移到云端。这意味着存储芯片的需求将持续增长，并且对存储容量和速度的要求也将不断提高。
总体而言，存储芯片在AI时代将迎来新的发展机遇。随着人工智能技术的普及、存储需求的增加以及云计算的推动，存储芯片行业将迎来爆发式的增长。相信在2024年，存储芯片市场将呈现出强劲的增长势头。
推荐产品+
相关推荐
-
-
CKS中科芯CKS32F103RBT7单片机的中文参数、应用领域和功能特点
CKS中科芯CKS32F103RBT7单片机是一款基于ARM Cortex-M3内核的高性能车规级MCU芯片，以下是其详细的中文参数、应用领域和功能特点：一、中文参数内核：ARM 32位Cortex-M3内核，最高工作频率可达72MHz，在存储器的0等待周期访问时可达1.25DMips/MHz(Dhrystone 2.1)。存储器：128KB程序Flash和20KB SRAM。供电电压：2.0~3.6V。时钟、复位和电源管理：支持上电/断电复位(POR/PDR)、可编程电压监测器(PVD)，内嵌经出厂调校的8MHz高速RC振荡器和带校准的40kHz低速RC振荡器。模拟数字转换器(ADC)：2个12位ADC，1μs转换时间(多达16个输入通道)，转换范围为0至3.6V，具备双采样和保持功能以及温度传感器。直接存储器访问(DMA)：7通道DMA控制器，支持的外设包括定时器、ADC、SPI、I2C和USART。低功耗：具备睡眠、停机和待机模式，VBAT为RTC和后备寄存器供电。二、应用领域CKS32F103RBT7单片机凭借其丰富的资源、良好的性能和优异的工作稳定性，广泛应用于汽车领域，如BCM(车身控制模块)、汽车导航中控、电动尾门等前装项目。同时，它也适用于工业、医疗、安防、物联网等其他领域，满足多样化的应用需求。三、功能特点高性能内核：采用ARM Cortex-M3内核，提供强大的处理能力和高效的指令集，支持复杂的控制任务和数据处理。丰富的外设接口：提供多种通信接口和外设，如SPI、I2C、USART等，方便用户进行扩展和连接。车规级认证：已通过AEC-Q100车规认证，确保在汽车领域中的可靠性和稳定性。低功耗设计：支持低功耗模式，有效延长设备的续航时间和使用寿命。高集成度：将高性能内核、大容量存储器、多种外设和通信接口集成在单个芯片上，提高了系统的集成度和可靠性。综上所述，CKS中科芯CKS32F103RBT7单片机是一款高性能、低功耗、高集成度的车规级MCU芯片，适用于汽车及多个工业领域。如果您对该单片机有更多疑问或需求，请随时与我联系。
-
-

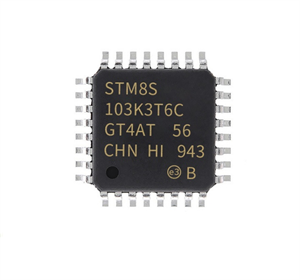

意法半导体STM8S103K3T6CTR微控制器优缺点、参数、应用和引脚封装图
