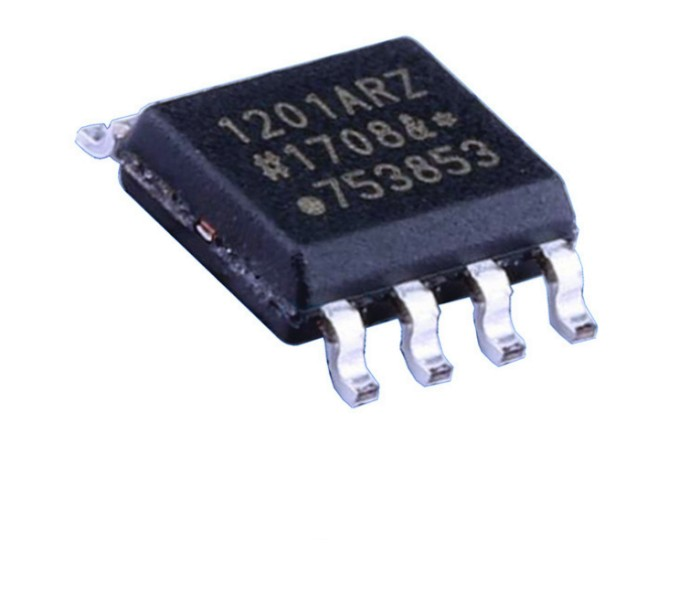

特性+工作原理+应用，一文读懂ADI亚德诺ADUM1201ARZ数字隔离器
ADUM1201ARZ是采用1/1通道方向性的双通道数字隔离器，其基于ADI公司iCoupler®技术。 这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。 简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。 这些iCoupler产品不需要外部驱动器和其它分立器件。 此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM120x产品系列隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率。 两款器件均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。 此外，ADuM120x具有低脉冲宽度失真（CR级小于3 ns）和严格的通道间匹配（CR级小于3 ns）特性。 与其它光耦合器不同，ADuM120x 隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。
ADuM1200W和ADuM1201W均为汽车应用级产品，已通过AEC-Q100认证，工作温度可达125 ℃。
应用
尺寸至关重要的多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器隔离
数字现场总线隔离
混合动力汽车、电池监控器和电机驱动
优势和特点
8引脚窄体SOIC封装，符合RoHS标准
低功耗工作
双向通信
3 V/5 V电平转换
工作温度最高可达： 125 °C
高数据速率： dc至25 Mbps (NRZ)
精密时序特性
高共模瞬变抗扰度： >25 kV/μs
汽车应用版本已通过AEC-Q100认证
ADUM1201ARZ引脚
ADUM1201ARZ功能框图
如有采购需求可通过联系客服：4008-622-911或关注我司获取芯片产品规格书或芯片样品测试（样品测试：终端厂家专享，需提供公司信息）最终解释权归我司所有。
