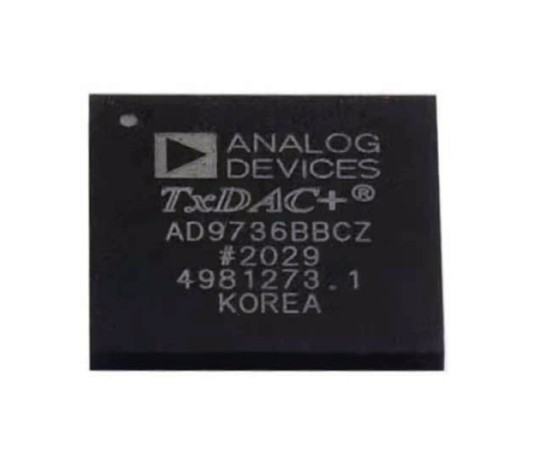

一文看懂亚德诺AD9736BBCZ数模转换器 (DAC)工作原理和应用场景

AD9736BBCZ为高性能、高频率DAC，提供高达1200 MSPS的采样速率，可以产生最高达到各自奈奎斯特频率的多载波。AD9736BBCZ属于该系列的14位分辨率产品。这些器件含有一个串行外设接口(SPI)端口，可以通过它对许多内部参数进行编程，并能回读状态寄存器。

这些器件利用低规格的LVDS接口来实现高采样速率。输出电流可以在8.66 mA至31.66 mA范围内进行编程。AD973x系列采用0.18 µm CMOS工艺制造，采用1.8 V和3.3 V电源供电，旁路模式下的总功耗为380 mW。该系列提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品特色

利用低噪声与交调失真(IMD)特性，宽带信号可以在最高600 MHz的中频条件下实现高质量合成。

双通道数据速率(DDR) LVDS数据接收器支持最大1200 MSPS的转换速率。

借助基本功能的直接引脚编程或SPI端口访问特性，就可以对AD973x系列全部功能实现基本得到控制。

AD973x系列采用CMOS工艺制造，并利用专有开关技术来增强动态性能。

AD9736系列的电流输出配置简便，可以用于单端或差分电路拓扑结构。

应用

宽带通信系统

蜂窝基础设施（数字预失真）

点对点无线

CMTS/VOD

仪器仪表、自动测试设备

雷达、航空电子

优势和特点

引脚兼容系列

出色的动态性能

AD9736：SFDR = 82 dBc (fOUT= 30 MHz时)

AD9736：SFDR = 69 dBc (fOUT= 130 MHz时)

AD9736：IMD = 87 dBc (fOUT= 30 MHz时)

AD9736：IMD = 82 dBc (fOUT= 130 MHz时)

LVDS数据接口，带100 Ω片内端接电阻

内置自测试功能

LVDS采样完整性

LVDS至DAC数据传输完整性

低功耗：380 mW (IFS= 20 mA; fOUT= 330 MHz)

1.8/3.3 V双电源工作

可调模拟输出

8.66 mA至31.66 mA（RL = 25 Ω至50 Ω）

1.2 V片内基准电压源

160引脚芯片级球栅阵列(CSP_BGA)封装

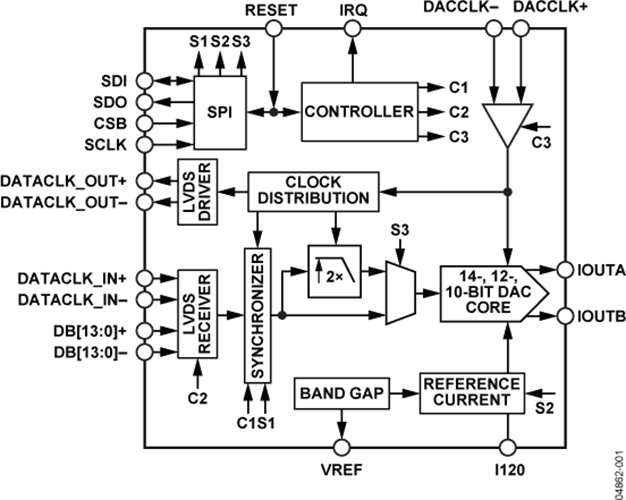

功能框图

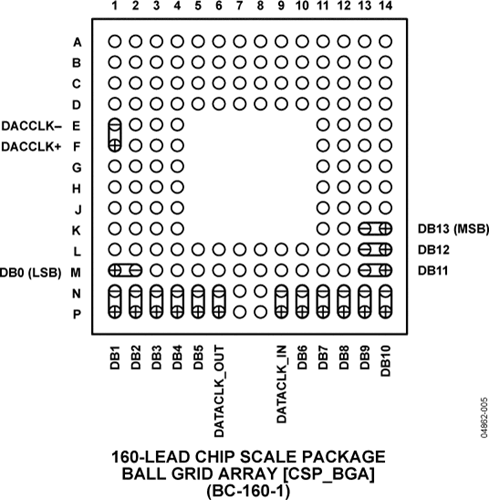

引脚

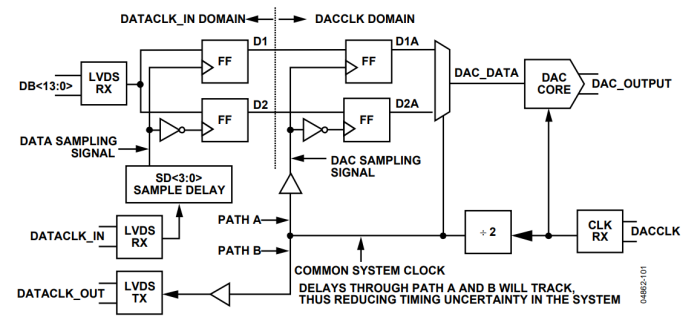

简化的内部时钟路由
