THS9001是一款中等功率、可级联的增益块,针对高中频频率进行了优化。该放大器集成了与50Ω匹配的内部阻抗,并在VS=5 V、R(BIAS)=237Ω、L(COL)=470 nH的情况下,实现了大于15 dB的输入和从50 MHz到350 MHz的输出回波损耗。设计只需要2个直流阻塞电容器、1个电源旁路电容器、一个射频扼流圈和一个偏置电阻器。
特性
高动态范围
OIP3=36 dBm
NF<4.5 dB
单电源电压
高速
VS=3 V至5 V
IS=可调
输入/输出阻抗
50Ω
应用
中频放大器
TDMA:GSM,IS-136,EDGE/UWE-136
CDMA:IS-95、UMTS、CDMA2000
无线本地环路
无线局域网:IEEE802.11

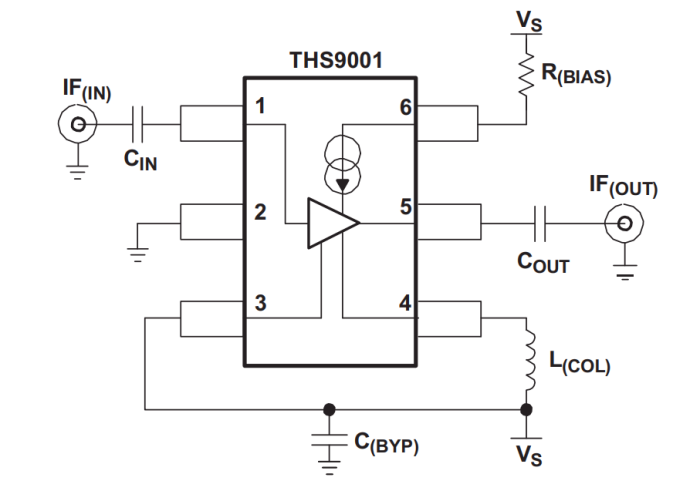

功能框图

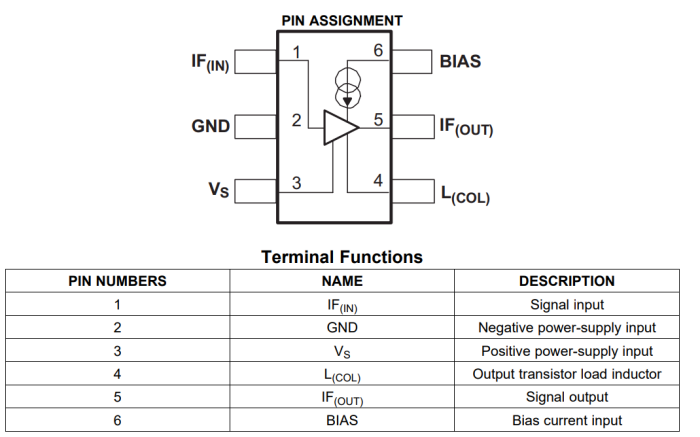

THS9001DBVT引脚和功能

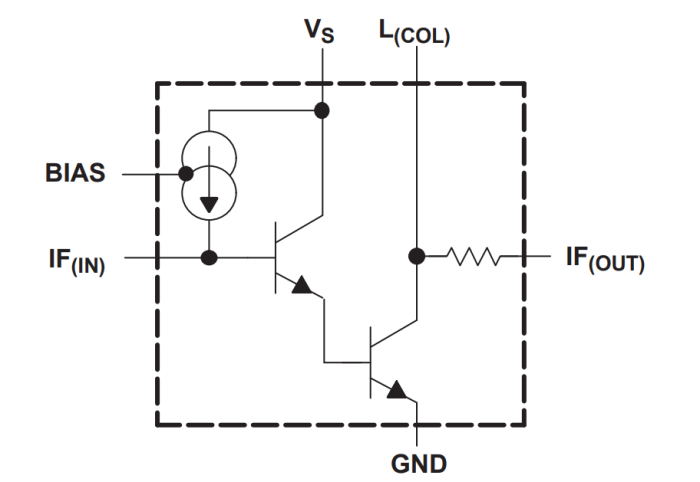

简化示意图

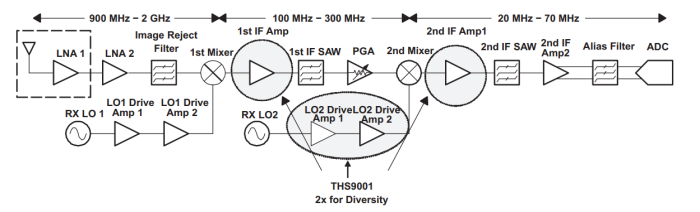

双转换接收机架构示例

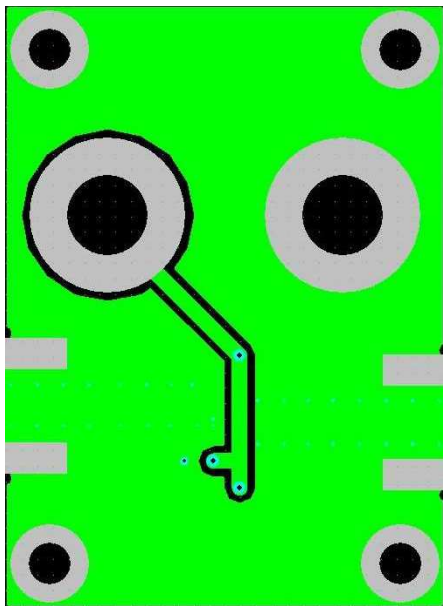

EVM底部布局

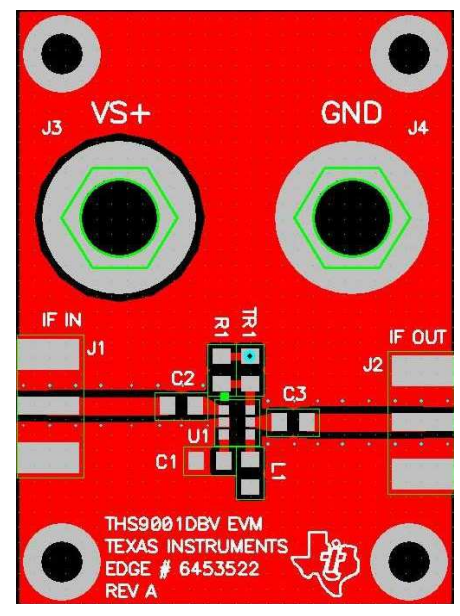

EVM顶部布局
