优缺点+工作原理+应用，一文搞懂ADI亚德诺AD8479系列差动放大器
AD8479 是一款具有极高输入共模电压范围的差动放大器。AD8479 是一款精密套件，允许用户在存在高达 ±600 V 的高共模电压时精确测量差分信号。
AD8479 可以在不需要电气隔离的应用中替代成本高昂的隔离放大器。该套件可在 ±600 V 的共模电压范围内工作，并且保护其输入免受高达 ±600 V 的共模或差模瞬态的影响。
AD8479 在宽频率范围内具有低失调电压、低失调电压漂移、低增益漂移、低共模抑制漂移和出色的共模抑制比 (CMRR)。
AD8479 采用紧凑型 8 引脚 SOIC 封装，并且可在 −40°C 至 +125°C 温度范围内工作。
优势和特点
共模电压范围：±600 V
轨到轨输出
固定增益：1
宽电源范围：±2.5 V至±18 V
电源电流：550 μA（典型值）
出色的交流规格
共模抑制比(CMRR)：90 dB（最小值）
310 kHz带宽
高精度直流性能
增益非线性度：5 ppm（最大值）
失调电压漂移：10 µV/°C（最大值）
增益漂移：5 ppm/°C（最大值）
军用温度范围（−55℃至+125℃）
应用
高压电流传感
蓄电池电压监测器
电源电流监测器
电机控制
隔离

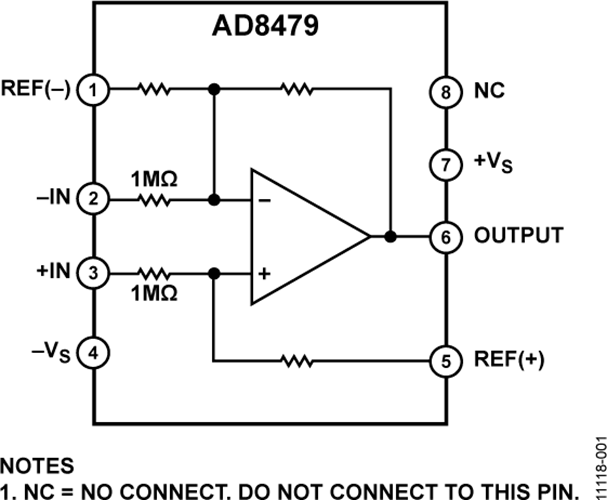

原理图

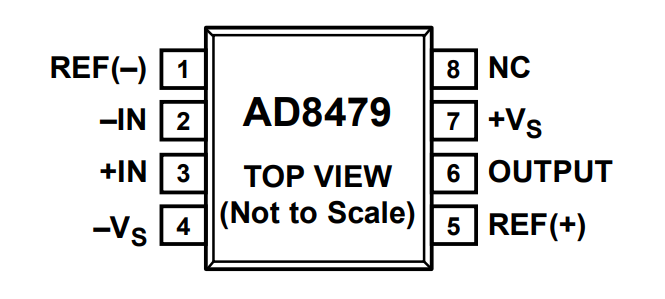

引脚
封装

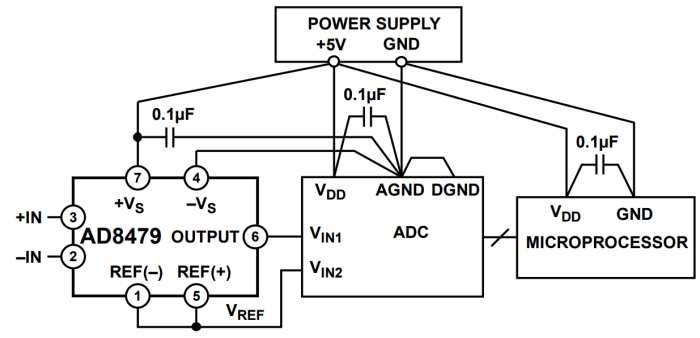

单电源环境的最佳接地实践

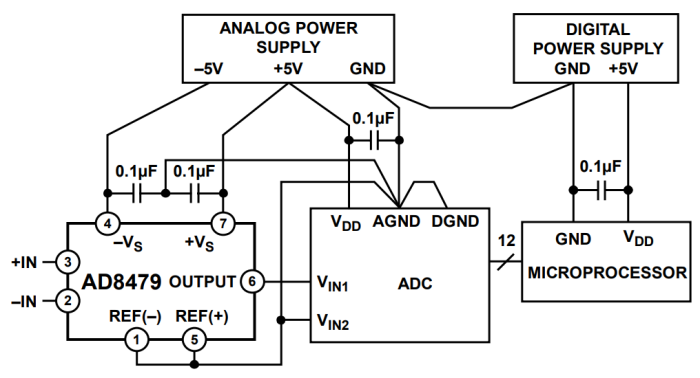

模拟和数字电源分开的双电源环境的最佳接地实践
