一文读懂ADI亚德诺LT1618系列升压型 DC/DC 转换器工作原理
LT1618 升压型 DC/DC 转换器将一个传统的电压反馈环路和一个独特的电流反馈环路组合在一起，以便起一个恒定电流、恒定电压源的作用。该固定频率、电流模式开关电源可在一个 1.6V 至 18V 的宽输入电压范围内运作，而且，其 1.4MHz 的高开关频率允许采用纤巧、扁平的电感器和电容器。电流检测电压被设定为 50mV，并可利用 IADJ引脚来进行调节。
采用 10 引脚 (3mm x 3mm) 裸露衬垫 DFN 和 10 引脚 MSOP 封装的 LT1618 为恒定电流应用提供了一个完整的解决方案。
优势和特点
准确的输入/ 输出电流控制：在整个温度范围内的准确度达 ±5%
准确的输出电压控制：±1%
宽 VIN范围：1.6V 至 18V
1.4MHz 开关频率
高输出电压：高达 35V
低 VCESAT 开关：200mV/1A
采用 (3mm x 3mm x 0.8mm) 10 引脚 DFN 和 10 引脚 MSOP 封装
应用
LED背光驱动器
USB供电Boost/SEPIC转换器
输入限流Boost/SEPIC转换器
电池充电器

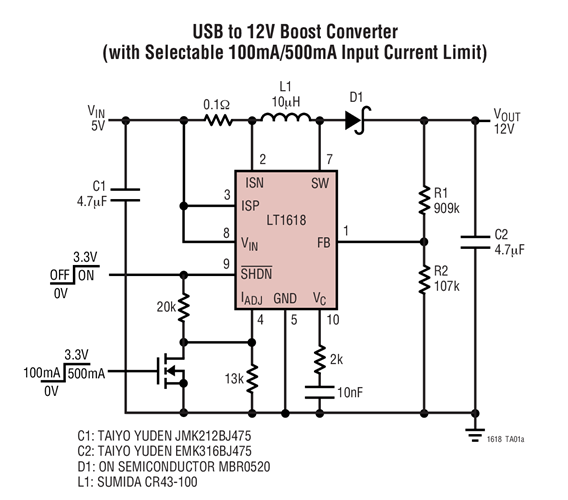

典型应用图

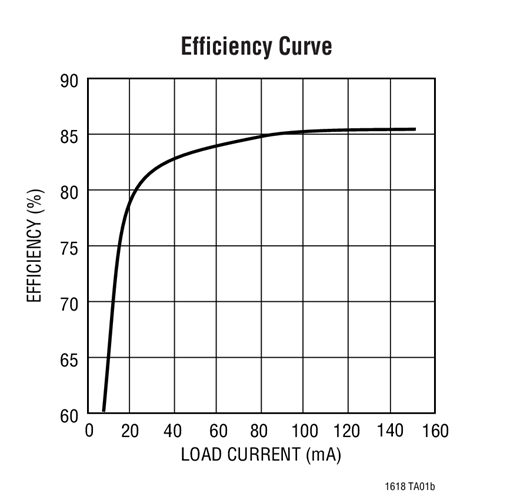

效率曲线

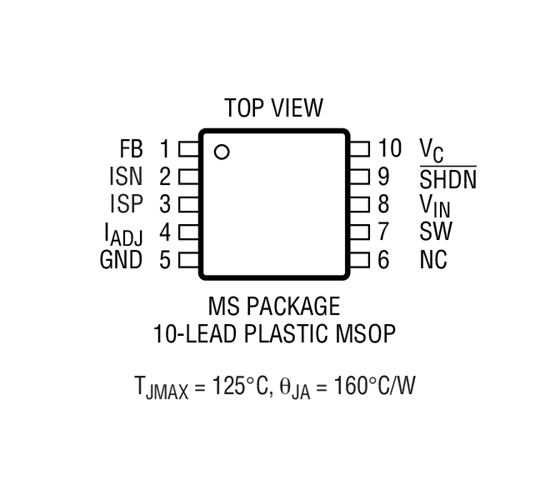

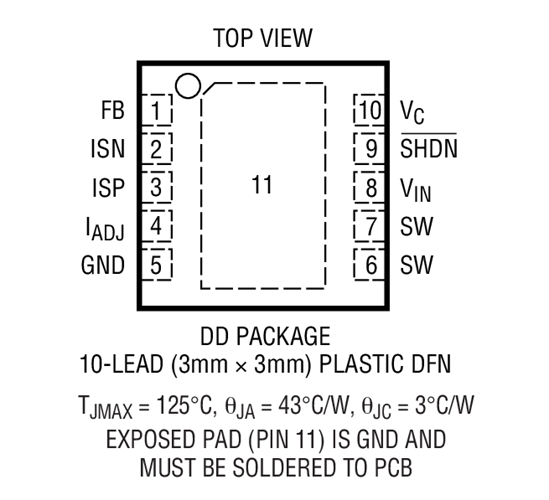

引脚

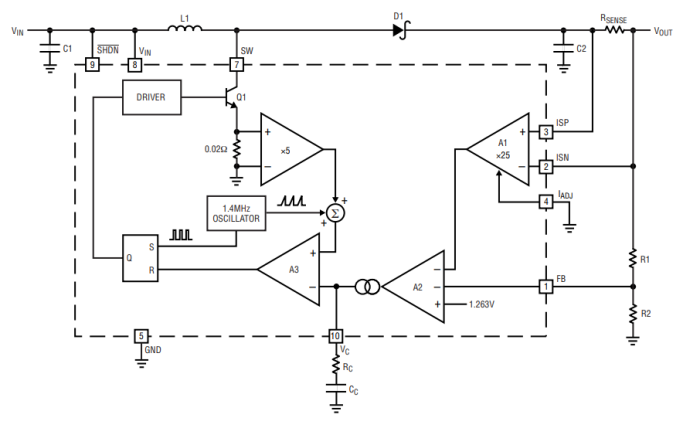

方框图
如有芯片采购需求可通过联系客服获取芯片产品规格书或芯片样品测试（样品测试：终端厂家专享，需提供公司信息）最终解释权归我司所有。
