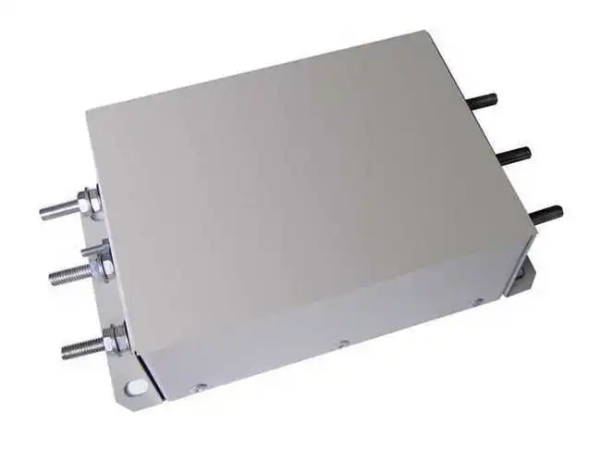

什么是滤波器？滤波器的工作原理和作用
滤波器是一种电子器件，其作用是将电路中的信号进行滤波，即去除或减弱某些频率范围内的信号，同时保留或增强其他频率范围内的信号。滤波器通常用于电子设备中，以去除噪声、干扰和杂波等，从而提高信号的质量和稳定性。
滤波器的工作原理基于频率选择性，即只有特定频率范围内的信号能够通过滤波器，其他频率范围内的信号则被滤波器阻挡或减弱。滤波器的工作原理根据其类型不同而有所不同，常见的滤波器类型包括：
低通滤波器：只允许低于一定频率的信号通过，而阻挡高于该频率的信号。
高通滤波器：只允许高于一定频率的信号通过，而阻挡低于该频率的信号。
带通滤波器：只允许一定频率范围内的信号通过，而阻挡其他频率范围内的信号。
带阻滤波器：只阻挡一定频率范围内的信号，而允许其他频率范围内的信号通过。
滤波器的作用在电子设备中非常重要，可以有效地去除干扰和噪声，从而提高信号的质量和稳定性。滤波器广泛应用于通信、音频、视频等领域，如无线电、电视、音响等。
