参数+工作原理+应用场合，一文搞懂TI德州仪器ULN2803C 达林顿晶体管阵列
ULN2803C 器件是一款 50V、500mA 达林顿晶体管阵列。该器件由八个 NPN 达林顿对组成，这些达林顿对具有高压输出，带有用于开关电感负载的共阴极钳位二极管。每个达林顿对的集电极电流额定值为 500mA。将达林顿对并联可以提供更高的电流。
应用包括继电器驱动器、电锤驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器。ULN2803C 器件的每个达林顿对都具有一个 2.7kΩ 的串联基极电阻，可直接与 TTL 或 5V CMOS 器件配合使用。
ULN2803C特性
500mA 额定集电极电流 （单输出）
高电压输出：50V
钳位二极管输出
可兼容各类逻辑的输入
ULN2803C应用
工厂自动化和控制
楼宇自动化
电器
IP 网络摄像头
HVAC 阀门和执行器控制
继电器、螺线管和灯驱动
步进电机驱动
参数

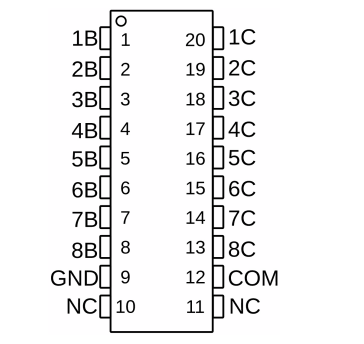

引脚

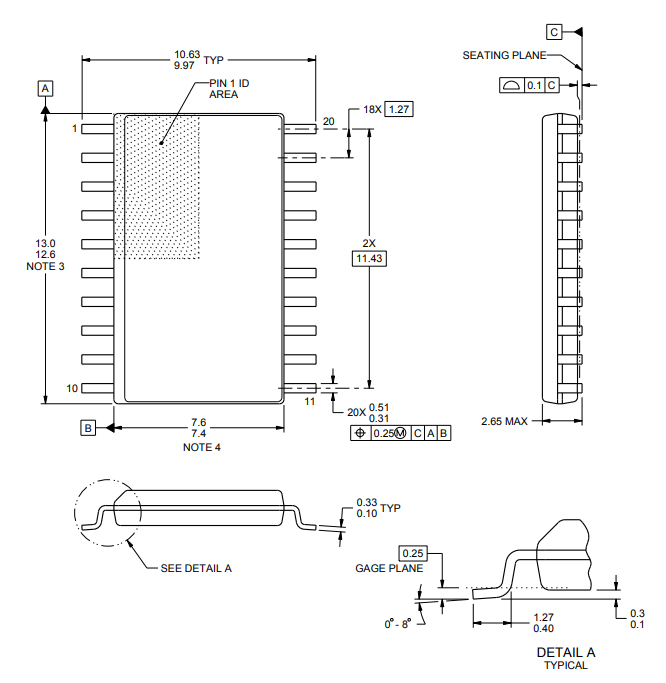

封装

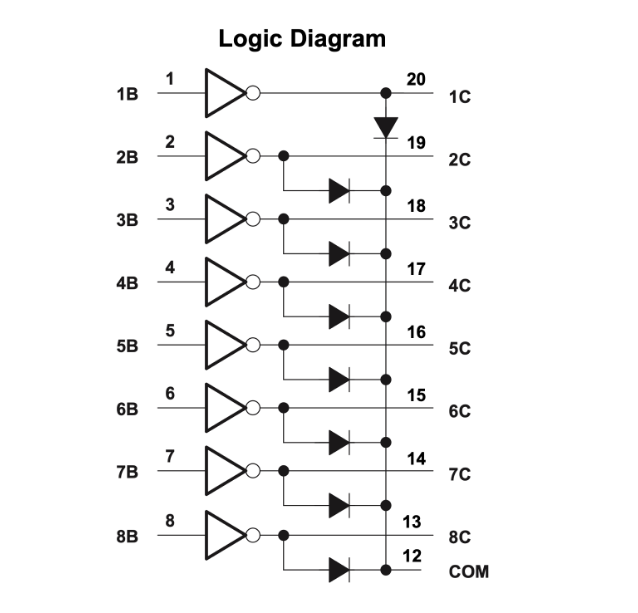

布局图

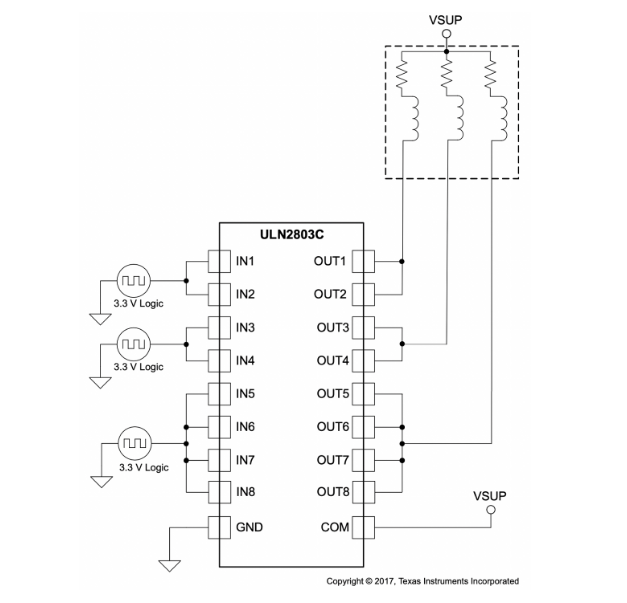

ULN2803C作为电感负载驱动器
