工作原理+参数+应用领域，一文搞懂ST意法STBP120AVDK6F电压保护IC
STBP120设备为高达+28 V的输入电压提供过电压保护。根据中国信息产业部通信标准YD/T 1591-2006，其低RDS（on）N沟道MOSFET开关可保护连接到OUT引脚的系统免受直流电源故障的影响。
在输入过电压情况下，设备通过关闭内部低RDS（on）N沟道MOSFET立即断开直流电源，以防止损坏受保护的系统。
此外，该器件还监测其自身的结温度，如果结温度超过规定的极限，则关闭内部MOSFET。
该设备可以由微控制器控制，并且还可以提供关于故障条件的状态信息。
STBP120采用2 x 2.5mm的10-引脚TDFN微型封装。
特性
某些过电压选项符合中国通信标准YD/T 1591-2006（仅限过电压保护）
IN输入ESD耐受电压高达±15 kV（空气放电），在具有1μF输入电容器的典型应用电路中高达±8 kV（接触放电）（独立设备为±2 kV HBM）
小型、符合RoHS标准的2.5 x 2 mm TDFN–10铅封装。
启用输入（EN）
控制涌入电流的软启动功能
最高28 V的输入过电压保护
90 mΩ的低RDS（开启）
集成高压N沟道MOSFET开关
热停堆保护
故障指示输出（FLT）
集成电荷泵
应用
智能手机
数码相机
PDA和掌上电脑设备
MP3播放器
低功耗手持设备
引脚

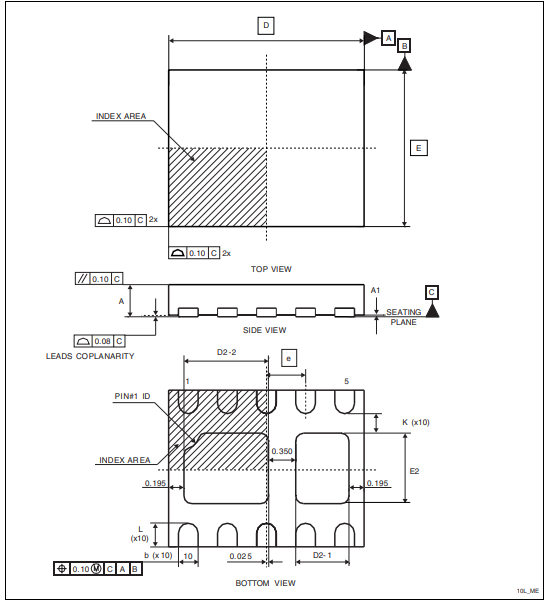

封装

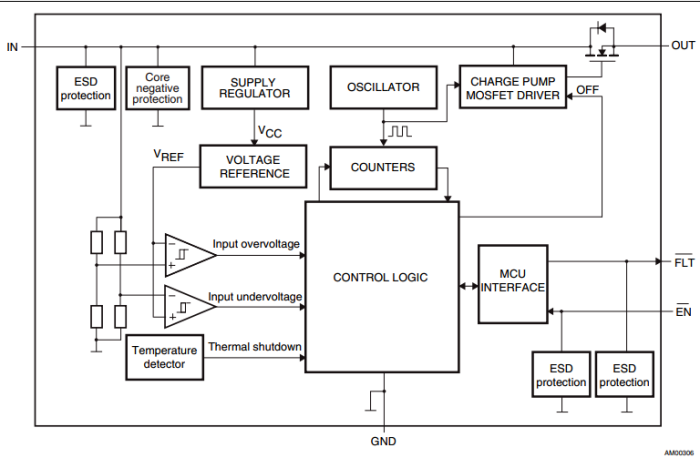

电路原理图
典型应用电路图
相关推荐
-
-
极海半导体APM32F035单片机强磁搅拌器应用方案

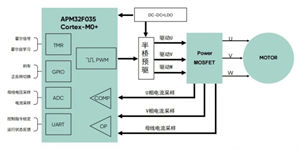

强磁搅拌器主要应用于液体混合实验，其工作原理是通过微电机带动耐高温的强力磁铁旋转后，产生的旋转磁场力带动搅拌子转动，从而实现对容器内的液体搅拌，并根据需要同步加热液体，达到混合反应的目的。为适应各领域的应用发展，电机控制逐步向功能集成化、高效能、高精度及节能化等方向发展。电机作为强磁搅拌器的执行机构，需要围绕噪音小、控温精度高、调速平稳、性能稳定等设计思路展开。目前市面上强磁搅拌器的电机控制多以使用有感方波控制为主，极海通过技术创新与优化升级，在增加集成度、并兼具成本效益的前提下，推出基于APM32F035电机控制专用MCU的强磁搅拌器量产级应用方案。该方案采用有感FOC控制方式，相比于传统方案，系统外围电路精简、能效更低、噪音更小，同时还具有更加平稳与更加流畅的启动方式、更短的刹车时间。APM32F035强磁搅拌器应用方案介绍极海APM32F035电机控制专用MCU作为此应用方案的主控，负责采集霍尔信号、电流、电压信号，执行电机控制逻辑，接收控制指令以及反馈电机运行状态。具体来说，APM32F035通过检测霍尔信号、母线电压信号以及电机的相电流信号，输入到MCU内部，同时在MCU内执行电机算法逻辑；随后通过Timer1输出6组互补的PWM信号来驱动电机，保障电机高效、平稳、低噪声运行。值得说明的是APM32F035内部集成4路独立运放模块，在进行电机相电流采样时，不需要外置运放进行信号调制。APM32F035强磁搅拌器应用方案实现框图APM32F035强磁搅拌器应用方案特点：■ 采用霍尔FOC矢量控制，显著降低运行噪声■ 集成多运放、比较器，精简电路，降低干扰■ 霍尔自学习及角度补偿功能，实现绝对零度控制，显著提升电机运行效率■ 启动无反转，无级调速，全转速运行稳定并支持超低频率0.83Hz运行■ 故障指示、正反转自由切换、软硬件调速■ 输入过欠压保护、软硬件过流保护、缺相保护、堵转保护、霍尔异常检测等保护功能APM32F035电机控制专用MCU关键优势：● 基于ArmCortex-M0+内核, 72MHz高主频● Flash 64KB, SRAM10KB, BootLoader 4KB● M0CP协处理器:硬件配置包括移位,32bit/32bit 除法器,开方,三角函数等,用更短运算时间实现更复杂运算● 模拟外设:OP-AMP×4,COMP×2,12-bit ADC×1● 数字外设:SPI×1,U(S)ART×2,I2C×1,CANx1,DMA● 电机专用PWM:支持互补与刹车, 可与M0CP联动为顺应电机控制快速发展的市场应用，极海紧随其更加节能、高效、安全、可靠、集成等技术趋势，为电机控制系统设计提供丰富的产品与量产级解决方案，并不断向新的应用方向拓展创新。同时，极海全面的电机开发生态与及时周到的技术支持服务，可助力客户快速实现产品性能的创新与突破。
-
-
