参数+工作原理+封装引脚，一文搞懂ADI亚德诺LTC3440系列微功率同步降压-升压型 DC/DC 转换器
LTC3440 是一款高效率、固定频率的降压-升压型 DC/DC 转换器，其可采用高于、低于或等于输出电压的输入电压来运作。该 IC 所运用的拓扑可提供所有操作模式之间连续转换功能，从而使得该产品非常适合于输出电压处于单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池电压范围内的应用。
该器件包括两个 0.19Ω 的 N 沟道 MOSFET 开关和两个 0.22Ω 的 P 沟道开关。高达 2MHz 的开关频率利用一个外部电阻器来设置，并可使振荡器同步至一个外部时钟。在突发模式操作中，静态电流仅为 25µA，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制并可通过把 MODE/SYNC 引脚驱动至高电平来启用。如果 MODE/SYNC 引脚具有一个时钟或被驱动至低电平，则使能固定频率开关操作。
该器件的其他特点包括 1μA 的停机电流、软起动控制、热停机和电流限制功能。LTC3440 采用 10 引脚耐热性能增强型 MSOP 封装和 (3mm x 3mm) DFN 封装。
LTC3440优势和特点
单电感器
可在电池电压高于、低于或等于输出的情况下执行固定频率操作
同步整流：效率高达 96%
在突发模式 (Burst Mode®) 操作中具有 25μA 的静态电流
可提供高达 600mA 的连续输出电流
无需肖特基二极管 (VOUT< 4.3V)
在停机期间 VOUT与 VIN断接
2.5V 至 5.5V 输入和输出范围
可编程振荡器频率范围：300kHz 至 2MHz
可同步振荡器
突发模式使能控制
<1μA 停机电流
小外形的耐热性能增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装
LTC3440应用
掌上电脑
手持式仪器
MP3播放器
数码相机

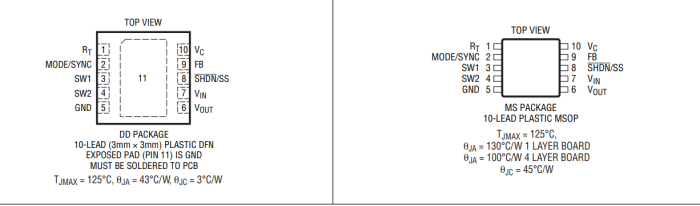

LTC3440封装引脚

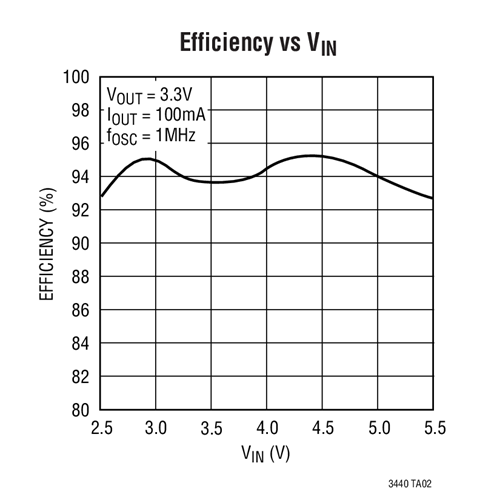

Efficiency vs VIN
方框图

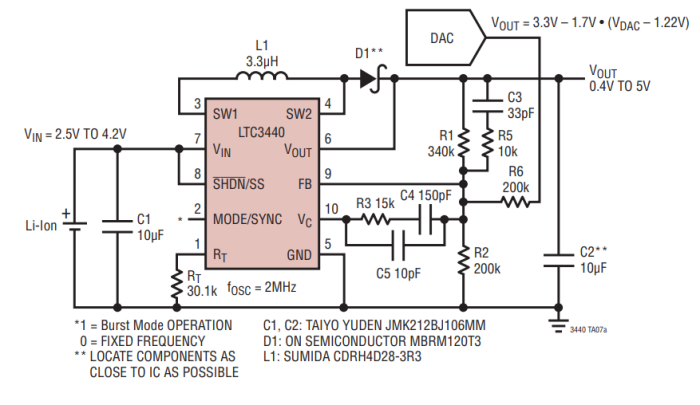

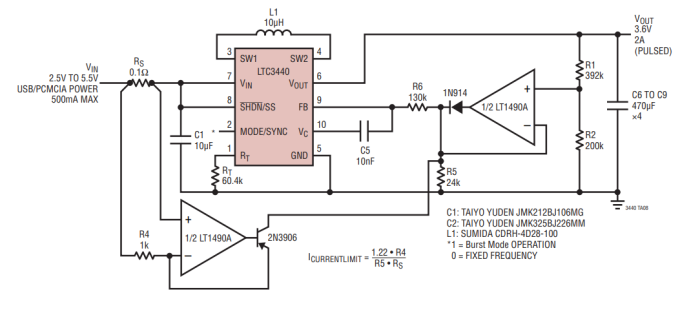

典型应用示例图
相关推荐
-
-
电子元器件选型要如何进行？
在硬件开发中，有了基本的思路框架，就要想办法去实现这些功能了，具体怎么实现，需要选择什么元器件都是需要有讲究的。不然在实际小批量量产的时候就会出现各种各样的问题，比如电源纹波过大，某个信号的干扰强，某个元器件良率很低，产品质量不稳定等等各种各样的问题。所以在实际的电子元器件选型的时候，是有很多工作需要进行的那对于实际的电子元器件的选型要如何进行呢，需要做到哪些工作呢？具体的工作内容会包括了解项目需求，查阅官方资料，与供应商联系，进行样品测试，评估元件可靠性等等内容，最终目的就是能选择出合适且稳定的电子元器件。了解项目需求根据研发项目的需求，记录了解相关的参数，特性，工作环境等，进而确定所需元器件的性能范围，可靠性水平，参数符合度，使用条件等等。查阅官方资料这点尤其有效且重要，很多电子元器件都是有自己配套的Datasheet资料的，可以查阅到元器件的品牌，型号，基本参数，电性能，机械尺寸，工作温度，环境要求等等，所以当对某个元器件不是很了解时，查询官方资料是最有效且高效的方法，也是电子元器件选型要做的一项重要的工作。与供应商联系直接问相应元器件的供应商，他们会帮忙进行回答，可以询问包括参数，价格，交货期等信息，方便后面评估产品的供货周期以及稳定性，同时也需要对比各家供应商的服务和价格，因为有些不靠谱的供应商是不提供技术支持的或质量与供货不稳定。进行样品测试不管描述文档说的怎么样，实际使用还是要测试一下的，所以对于一些元器件在采样时，需要做一下技术测试，比如说功耗，稳定性，抗干扰能力等，作为最终元器件选型的标准。评估元器件的可靠性这个和样品测试差不多，也是自己进行相关的测试，在某些特定环境下的老化测试，使用寿命，用以保证元器件在设备工作过程中能够长期使用不损坏，达到安全可靠的目的。确认采购通过各项选型查询与实际比对测试，最终确定所需的元器件，然后与相应供应商协商好价格，交货周期，测试流程等等细节，确保能够按时收货且质量稳定。
-
-

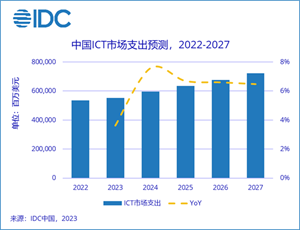

预计2027年中国ICT市场总支出将超7200亿美元，全球占比11.7%
