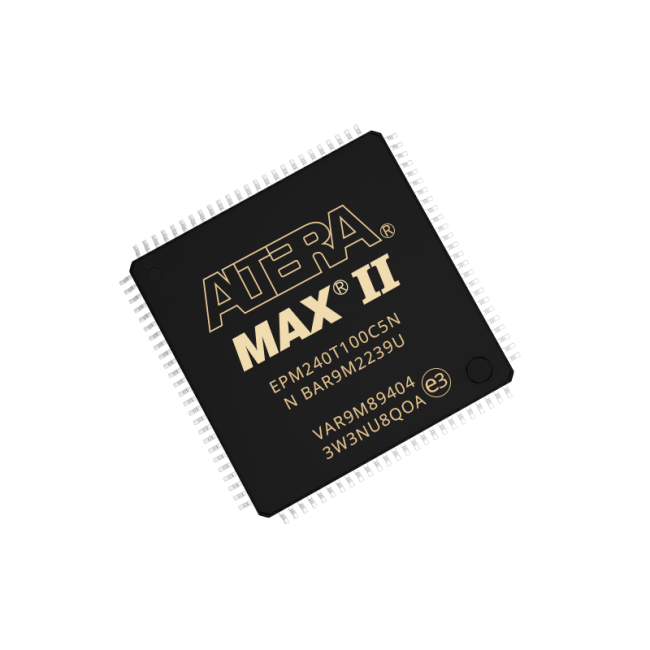

阿尔特拉EPM240T100C5N可编程逻辑器件的工作原理、参数、应用和引脚图
Altera(阿尔特拉)生产的型号EPM240T100C5N属于CPLD芯片，属于MAX®II系列，也是快速启动的非易失性cpld系列，基于0.18 μ m, 6层金属闪光过程，密度从240到2210逻辑元素(LEs)(128到2210等效宏细胞)和8 Kbits的非易失性存储。
与其他CPLD体系结构相比，MAX II设备提供高I/O计数、快速性能和可靠的拟合。MAX II设备具有MultiVolt™核心、用户闪存(UFM)块和增强的系统内可编程性(ISP)，旨在降低成本和功耗，同时为总线桥接、I/O扩展、上电复位(POR)和排序控制以及设备配置控制等应用提供可编程解决方案。
阿尔特拉EPM240T100C5N的功能特点
1、低成本、低功耗CPLD；
2、即时启动，非易失性架构；
3、待机电流低至29 μ A；
4、提供快速传播延迟和时钟到输出时间；
5、提供四个全局时钟，每个逻辑数组块(LAB)有两个时钟可用；
6、UFM块高达8 Kbits的非易失性存储；
7、多伏核心，使外部供电电压的设备或3.3 V/2.5 V或1.8 V；
8、支持3.3v、2.5v、1.8v、1.5v逻辑电平的多伏I/O接口；
9、总线友好的架构，包括可编程回转速率，驱动强度，母线，可编程上拉电阻；
10、Schmitt触发器支持耐噪音输入(每引脚可编程)；
11、I/ o完全符合外围组件互连特殊兴趣组(PCI SIG) PCI本地总线规范修订版2.2，用于在66 MHz下3.3 v操作；
12、支持hot-socketing；
13、内置联合测试行动组(JTAG)边界扫描测试(BST)电路符合IEEE标准1149.1-1990；
14、ISP电路符合IEEE Std. 1532。
阿尔特拉EPM240T100C5N的应用领域
EPM240T100C5N灵活性和可编程性使其适用于多个领域，部分应用领域如下：
1、电子消费产品：EPM240T100C5N可以应用于电视、音响、数字相机、智能手机等消费电子产品中，用于实现各种功能的逻辑控制和信号处理。
2、工业自动化：在工业控制系统、自动化设备、机器人技术等领域中，EPM240T100C5N可以用于实现各种控制和数据处理功能，提高生产效率和精度。
3、通信设备：在网络通信设备、无线通信设备、卫星通信设备等领域中，EPM240T100C5N可用于实现数据传输、信号处理、协议转换等功能。
4、医疗设备：在医疗影像设备、生命监测设备、治疗设备等医疗器械中，EPM240T100C5N可以实现数据处理、图像处理、控制逻辑等功能。
阿尔特拉EPM240T100C5N的中文参数
品牌：Altera(阿尔特拉)
产品分类：CPLD复杂可编程逻辑器件
系列：MAX® II
逻辑元件/块数：240
宏单元数：192
包装：托盘
I/O 数：80
可编程类型：系统内可编程
工作温度：0°C ~ 85°C(TJ)
延迟时间：tpd(1) 最 大值 4.7 ns
安装类型：表面贴装型
供电电压 - 内部：2.5V，3.3V
封装：100-TQFP
阿尔特拉EPM240T100C5N的引脚图
阿尔特拉EPM240T100C5N设备平面图
阿尔特拉EPM240T100C5N的原理图
阿尔特拉EPM240T100C5N的型号解释图
