ST意法半导体的GNSS模块利用Teseo单芯片接收器技术简化设计，实现亚米级精度

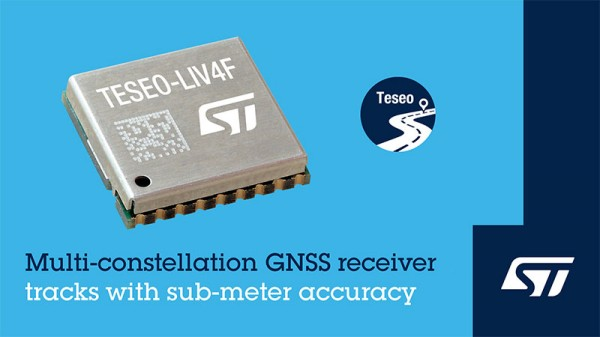

意法半导体Teseo-LIV4F GNSS模块利用意法半导体的Teseo IV单芯片接收机技术，包括L1和L5频段支持，在嵌入式地理定位系统中提供优于1米的定位精度。凭借超紧凑的外形和低功耗，Teseo-LIV4F还扩展了多星座兼容性，以包括与印度星座(NavIC或IRNSS，印度区域导航卫星系统)的导航。
这些模块带有Teseo-LIV4FSW固件，允许用户利用Teseo套件基于PC的应用程序进行免费固件配置和更新。成熟的评估环境节省了开发时间，而小模块尺寸和低成本使Teseo-LIV4F成为各种定位、导航和定时(PNT)应用的理想选择。其中包括保险、货物跟踪、收费、防盗系统、人员和宠物定位、车辆跟踪、紧急呼叫、车队管理、车辆共享、诊断和公共交通。
Teseo-LIV4F具有板载温度补偿晶体振荡器(TCXO)和专用实时时钟(RTC)振荡器，可提供卓越的精度和快速的首次固定时间(TTFF)。它还提供实时辅助全球导航卫星系统，允许根据以前的观测结果预测卫星数据。采用49mA GNSS L1和L5跟踪电流以及10μA待机电流工作，可在省电应用中延长电池运行时间。-162dBm的跟踪灵敏度有助于在信号强度较低时保持精度。
Teseo-LIV4F模块根据ce、FCC和ICES法规进行了官方认证，这简化了最终应用的上市途径。工作温度范围从-40°C到85°C，允许在室外和工厂等恶劣环境中使用。
Teseo LIV4F现已投入生产，采用9.7mm x 10.1 mm LCC-18引脚封装，并享有ST的工业IC延长产品寿命保证。
Teseo-LIV4FM双频GNSS测量引擎模块与Teseo-LIV4F具有相同的尺寸和引脚排列，使用RTCM v3协议提供GNSS原始测量值，现已上市。Teseo-LIV4FM通过使用MCU主机RTK/PPP算法提供厘米级精度，解决了微移动、农业和导航等精确定位应用。Teseo-LIV4FM的工程样片现已上市。计划于2023年底生产。
