ADI亚德诺AD74115H模数转换器的介绍、封装、应用领域和工作原理图
AD74115H是一款软件可配置的单通道输入/输出设备，用于工业控制应用。AD74115H集成在单片上，提供广泛的使用案例。这些使用案例包括模拟输出、模拟输入、数字输出、数字输入和电阻温度检测器（RTD）和热电偶测量的功能。AD74115H还有一个集成HART调制解调器。使用一个串行外围接口（SPI）处理所有与设备的通信，包括与HART调制解调器的通信。可通过SPI或通用输入和输出（GPIO）引脚来评估数字输入和数字输出，来支持更高速的数据速率。
该设备配备一个16位Σ-Δ模数转换器（ADC）和一个14位数模转换器（DAC）。AD74115H包含一个高精度2.5 V片上基准电压源，可用作DAC和ADC的基准。
通过ADP1034配套产品提供电源和隔离。ADP1034和AD74115H一起使用时，正模拟电源AVDD上具备可编程功率控制（PPC），实现最终应用中的优化功率解决方案。如果需要单极功能，可以启用一个片上充电泵。
AD74115H优势和特点
单通道软件可配置的输入/输出
多个可配置模式采用一个引脚
电压输入
电流输入
电压输出
电流输出
数字输入
数字输出
2线、3线或4线RTD测量
热电偶测量
面向引脚的螺丝端子能够承受过压，无论是否通电
辅助高电压感应引脚
10ppm°参照温度系数
具有可选50 Hz和60 Hz抑制性能的16位Σ-ΔADC
14 位单调 DAC
单极和双极能力
集成式HART调制解调器
片内诊断，包括开路和短路检测
内部温度传感器，精度为 ±5°C
兼容 SPI
宽电源电压范围
可编程电源控制
温度范围：−40°C 至 +105°C
48 引脚 LFCSP
AD74115H应用
隔离工业控制系统
过程控制
工厂自动化
楼宇控制系统
AD74115H封装引脚图
AD74115H功能框图

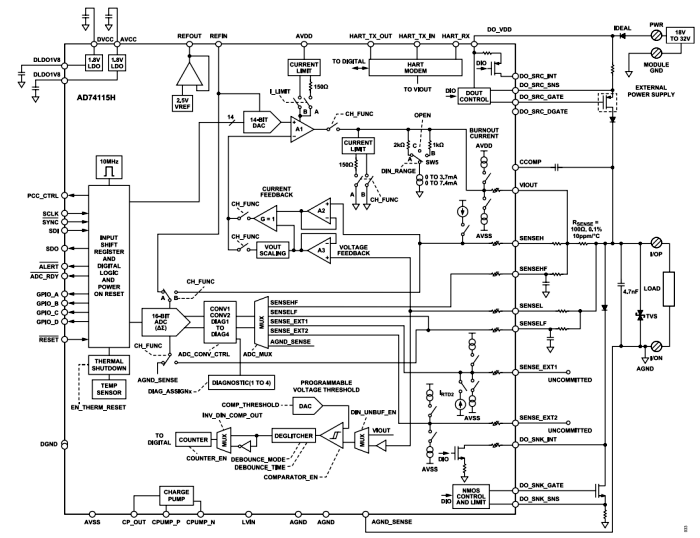

AD74115H工作原理图
