TI德州仪器BQ25756独立/I2C 控制型、1 至 14 节电池双向降压/升压电池充电控制器介绍
TI德州仪器生产的BQ25756 是一款具有双向功率流支持的宽输入电压、开关模式降压/升压锂离子、锂聚合物或磷酸铁锂 电池充电控制器。该器件不仅能提供精确的充电电流和充电电压调节，还能提供自动充电预调节、充电终止和充电状态指示，可在宽电压范围内实现电池高效充电。该器件集成了降压/升压转换器的所有环路补偿功能，因此可提供易于使用的高密度解决方案。 在反向模式下，该器件从电池获取电力并通过添加的恒定电流环路调节输入端子电压来实现保护，从而支持 USB-PD EPR 功率配置。
除了 I 2C 主机控制的充电模式，该器件还通过电阻器可编程限制支持独立充电模式。输入电流、充电电流和充电电压调节目标可分别通过 ILIM_HIZ、ICHG 和 FB 引脚进行设置。
BQ25756特性
宽输入电压工作范围：4.2V 至 70V
宽电池电压工作范围：高达 70V，支持多化合物电池：
1 节至 14 节锂离子电池充电曲线
1 节至 16 节磷酸铁锂 电池充电曲线
具有 NFET 驱动器的同步降压/升压充电控制器
可调节开关频率范围：200kHz 至 600kHz
可选择与外部时钟同步
带有软启动的集成环路补偿
可选栅极驱动器电源输入，可提高效率
用于太阳能充电的自动最大功率点跟踪 (MPPT)
仅降压模式
双向转换器运行（反向模式），支持 USB-PD 扩展功率范围 (EPR)
可调输入电压 (VAC) 调节范围为 3.3V 至 65V，步长为 20mV
使用 5mΩ 电阻器实现可调输入电流调节 (R AC_SNS)，范围为 400mA 至 20A，步长为 50mA
高精度
±0.5% 充电 电压调节
±3% 充电电流调节
输入电流调节范围为 ±3%
通过 I 2C 控制，用于通过电池可编程选项实现出色的系统性能
硬件可调输入和输出电流限制
用于电压、电流和温度监控的集成 16 位 ADC
高安全集成
可调输入过压和欠压保护
电池过压和过流保护
充电安全计时器
电池短路保护
热关断
状态输出
适配器存在状态 ( PG)
充电器运行状态 （STAT1、STAT2）

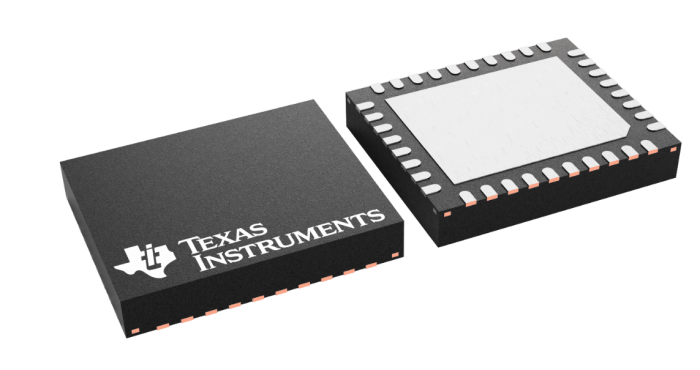

封装
36 引脚 5mm × 6mm QFN 封装
BQ25756应用
• 脚踢电动踏板车、电动自行车
• 无线电动工具、园艺工具
• 割草机器人
• 移动式发电站
• 无线真空吸尘器、扫地机器人
• 太阳能充电器
• USB-PD EPR（扩展功率范围）

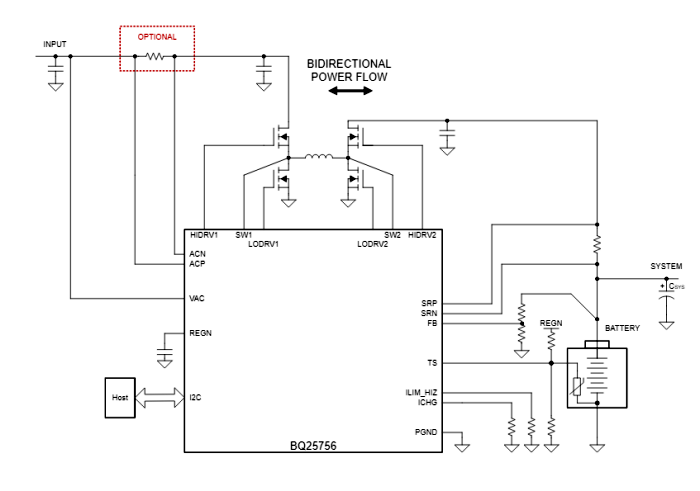

简化原理图
功能框图
封装引脚图

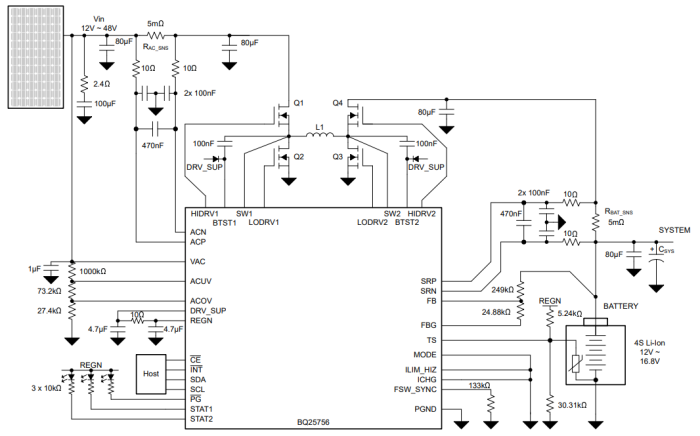

实际应用示例图
