TI德州仪器UCC14140-Q1高隔离电压直流/直流电源模块介绍和应用详情

TI德州仪器UCC14140-Q1 是一款符合汽车标准的高隔离电压直流/直流电源模块，旨在为 IGBT 或 SiC 栅极驱动器供电。 UCC14140-Q1 集成了一个变压器和一个具有专有架构的直流/直流控制器，可实现高功率密度和非常低的发射。高精度输出电压可提供更好的通道增强，从而实现更高的系统效率，不会对功率器件栅极造成过应力。 UCC14140-Q1 的输入电压支持电动汽车的宽 LiFePO 4 电池电压 (8V-18V) 和 12V 稳压电源轨 (10.8V-13.2V)，具有不同的输出功率。

这款完全集成的模块具有片上器件保护功能，需要非常少的外部元件，可提供额外的特性，例如输入欠压锁定、过压锁定、输出电压电源正常比较器、过热关断、软启动超时、可调隔离式正负输出电压、使能引脚和开漏输出电源正常引脚。

UCC14140-Q1特性

采用隔离变压器的完全集成高密度隔离式直流/直流模块

隔离式直流/直流模块，用于驱动：IGBT、SiC FET

输入电压范围：8 V 至 18 V，绝对最大值为 32V

在 T A ≤ 85°C 且 10.8V < V VIN < 13.2V 时的输出功率为 1.5W

在 T A ≤ 85°C 且 8V < V VIN < 18V 时的输出功率为 1W

可调节的 (VDD – VEE) 输出电压（通过外部电阻器）：在整个温度范围内为 15V 至 25V，调节精度为 ±1.3%

可调节的 (COM – VEE) 输出电压（通过外部电阻器）：在整个温度范围内为 2.5V 至 (VDD – VEE)，调节精度为 ±1.3%

通过展频调制和集成变压器降低电磁发射

使能、电源正常、UVLO、OVLO、软启动、短路、功率限制、欠压、过压和过热保护

CMTI > 150kV/µs

符合面向汽车应用的 AEC-Q100 标准

温度等级 1：–40°C ≤ T J ≤ 150°C

温度等级 1：–40°C ≤ T A ≤ 125°C

提供功能安全

有助于进行功能安全系统设计的文档

计划的安全相关认证：

符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 5657VPK 基础型隔离

符合 UL 1577 标准且长达 1 分钟的 3000VRMS 隔离

符合 CQC GB4943.1 标准的基本绝缘

36 引脚宽体 SSOP 封装

UCC14140-Q1应用领域

混合动力、电动和动力系统(EV/HEV)

变频器及电机控制

车载(OBC)和无线充电器

字符串逆变器

马达驱动

交流变频器和变频驱动，机器人伺服驱动

工业运输

非公路车辆电动驱动

直流-直流转换器

电网基础设施

电动汽车充电站电源模块

直流充电(桩)站

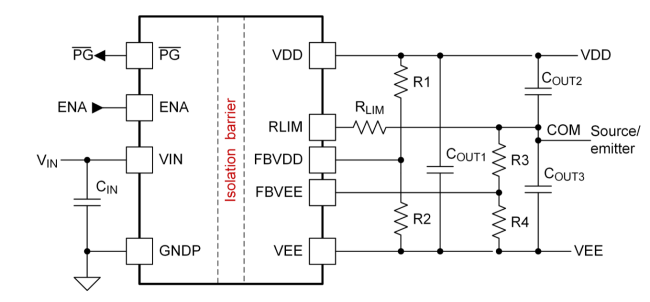

UCC14140-Q1简化版应用图

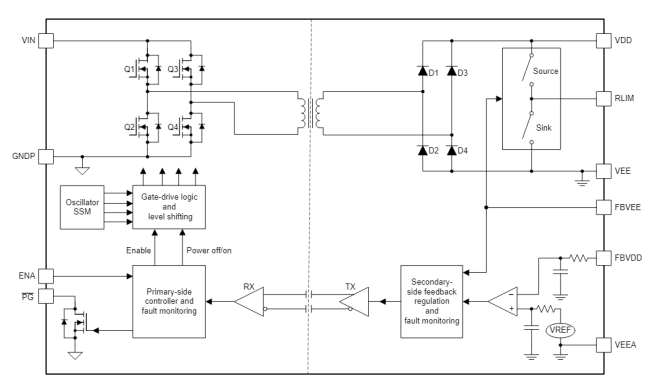

UCC14140-Q1功能方框图

封装引脚图

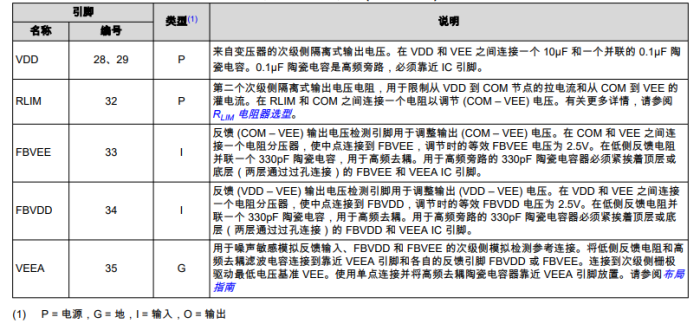

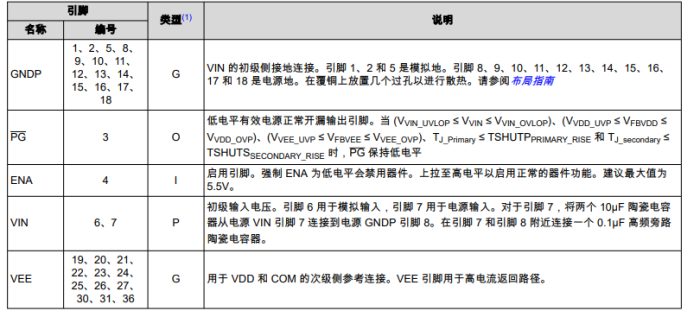

引脚功能说明

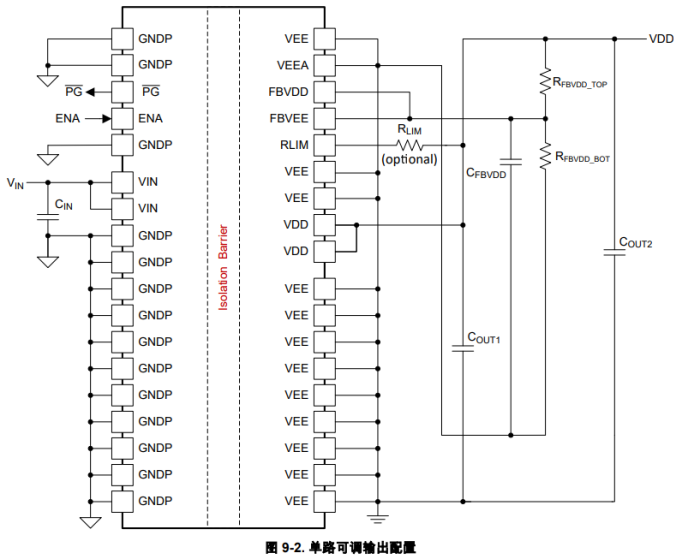

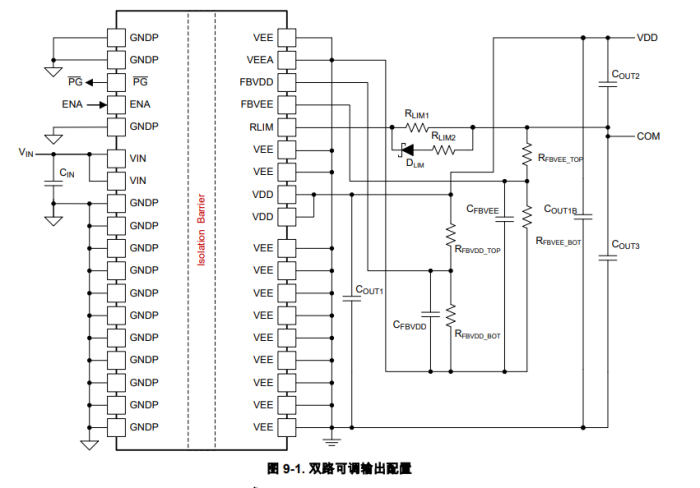

隔离负载供电的 UCC14140-Q1 器件配置的典型应用原理图
