ST意法STM32H750带DSP和DP-FPU的高性能ARM Cortex-M7 MCU

ST意法半导体公司的STM32H750微控制器是他们现有的STM32H7产品的价值线。通过限制产品中嵌入式Flash的数量，这条价值线提供了一个突破性的价格水平，在STM32H7系列中没有提供到目前为止。STM32H7值线仍然提供了足够的嵌入式Flash来安全地存储引导代码或实时代码和数据。

STM32H750设备基于高性能Arm Cortex-M7 32位RISC核心，工作频率高达400 MHz。Cortex-M7核心具有一个浮点单元(FPU)，支持Arm双精度和单精度数据处理指令和数据类型。STM32H750设备支持全套DSP指令和内存保护单元(MPU)，以提高应用程序的安全性。

所有的设备提供三个adc，两个dac，两个超低功耗比较器，一个低功耗RTC，一个高分辨率定时器，12个通用16位定时器，两个用于电机控制的PWM定时器，五个低功耗定时器，一个真正的随机数发生器(RNG)，和一个密码加速单元。该器件支持外部sigma-delta调制器(DFSDM)的四个数字滤波器。它们还具有标准和先进的通信接口。

STM32H750xB器件工作在-40°C至+85°C的温度范围内，电源为1.62 V至3.6 V。通过使用外部电源管理器并将PDR_ON引脚连接到VSS，供电电压可以降至1.62 V。否则，电源电压必须保持在1.71 V以上，嵌入式电源电压检测器启用。除了LQFP100以外，所有包上都有USB专用电源输入，以允许更大的电源选择。一套全面的节能模式允许低功耗应用程序的设计。

STM32H750xB器件提供三种封装，范围从100针到240针/球。外设集包括所选设备的更改。

STM32H750特性

32位Arm Cortex-M7内核

128千字节的闪存

安全

ROP, PC-ROP，主动篡改，安全固件升级支持，安全访问模式

通用输入/输出

多达168个I/O端口具有中断能力

复位和电源管理

低功率消耗

时钟管理

互连矩阵

4个DMA控制器卸载CPU

多达35个通信外设

11模拟外设

图形

LCD-TFT控制器高达XGA分辨率

Chrom-ART图形硬件加速器(DMA2D)，以减少CPU负载

硬件JPEG编解码器

多达22个计时器和看门狗

加密加速

调试模式

96位的惟一ID

所有包都是ECOPACK2兼容的

STM32H750应用领域

电机驱动和应用控制

医疗设备

工业应用

PLC)

逆变器

断路器

打印机和扫描仪

报警系统，视频对讲机，暖通空调

家用音响设备

移动应用、物联网

可穿戴设备:smartwatches

STM32H750电路原理图

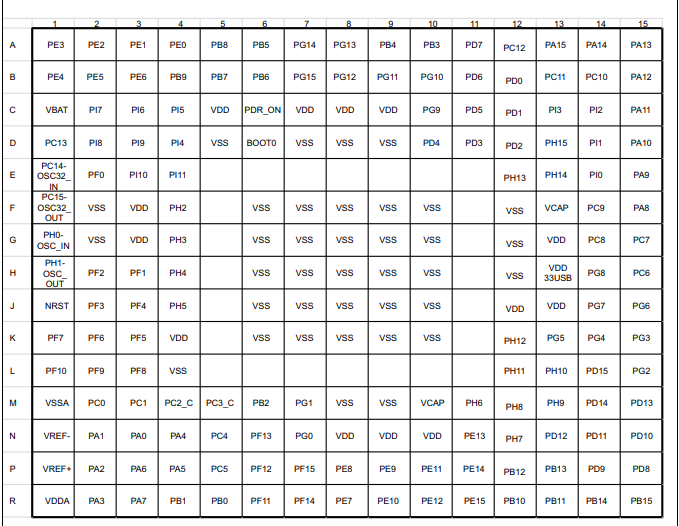

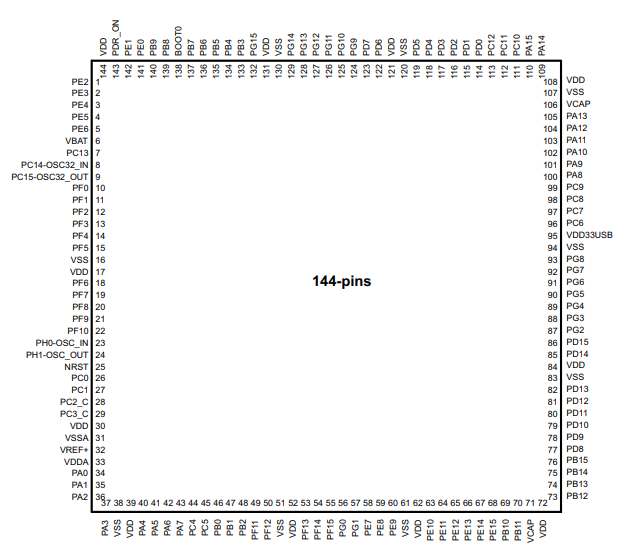

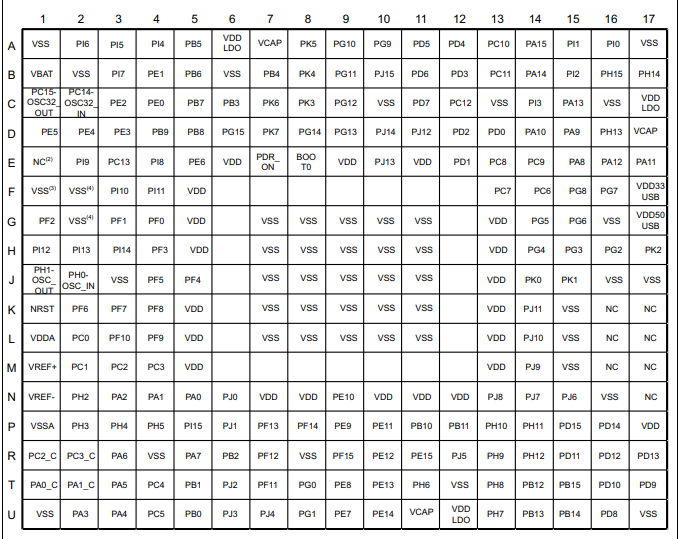

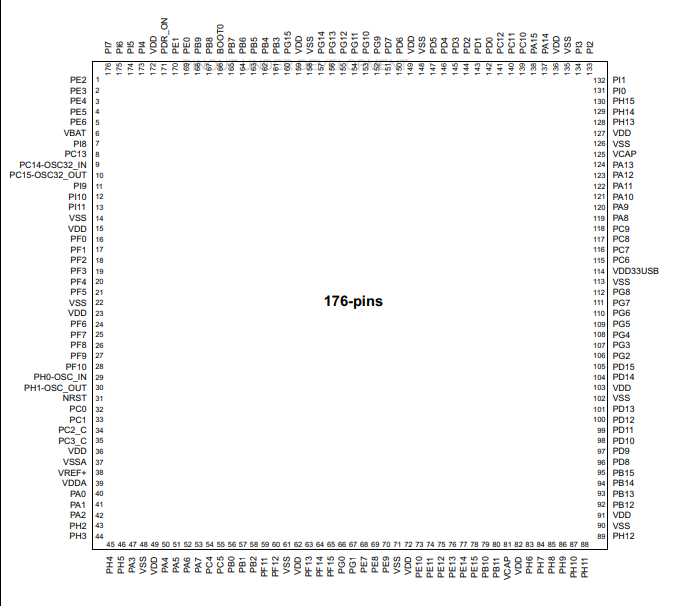

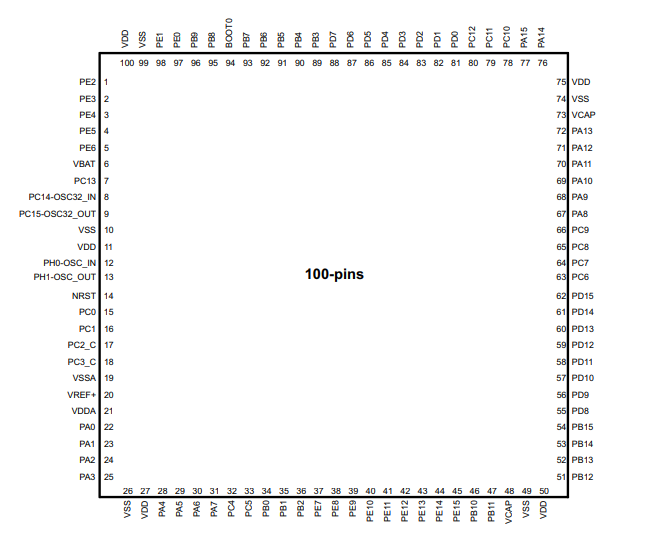

STM32H750封装引脚图

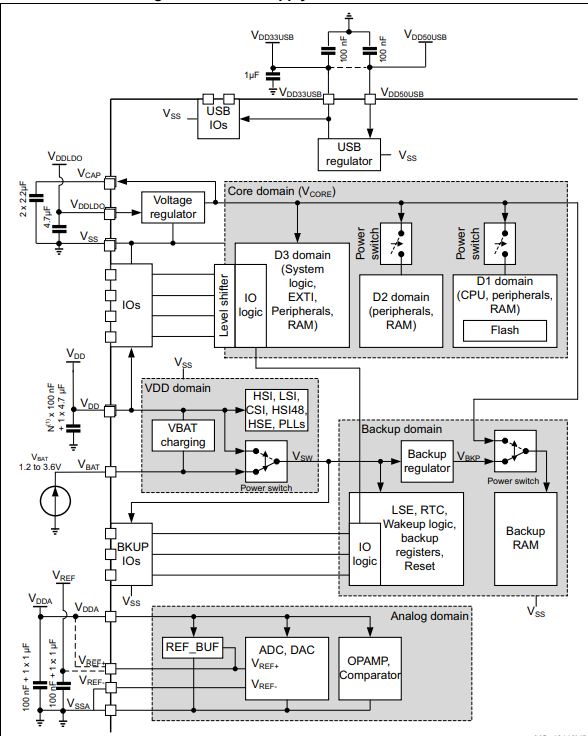

供电方案图
