TI德州仪器化学/气体分析仪设计方框图和相关产品型号推荐

TI德州仪器的集成电路和参考设计可帮助您创建精密的化学和血气分析仪，使其通过高级无线通信功能和小巧外形满足系统要求。

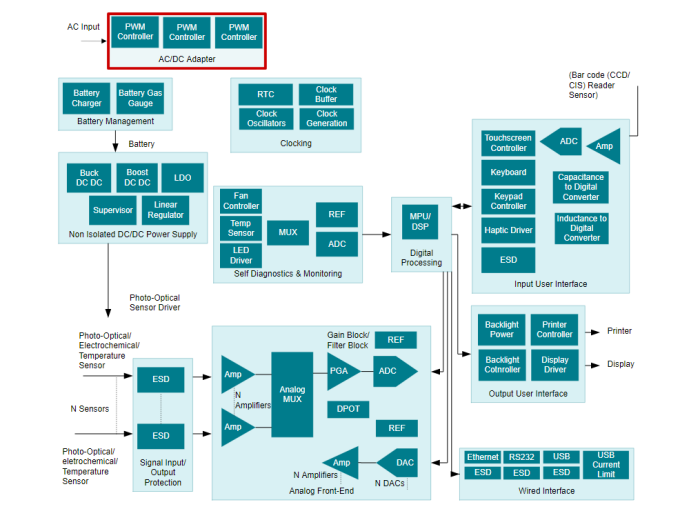

化学/气体分析仪方框图

现代化学/气体分析仪设计需要：

通过准确的测量来检测血液中的 pH、pCO2 和 pO2 含量。

用于数据传输和记录的有线或无线接口。

直观、灵敏的人机界面 (HMI)。

高效的电源管理。

TI德州仪器相关产品推荐

1.AC/DC适配器

PWM 控制器

UCC2813-0—具有 7.2V/6.9V UVLO 和 100% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM。

UCC2813-4—具有 12.5V/8.3V UVLO、50% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM。

UCC2813-1—具有 9.4V/7.4V UVLO 和 50% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM。

UCC2813-3—具有 4.1V/3.6V UVLO、100% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM。

UCC2813-5—具有 4.1V/3.6V UVLO 和 50% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM。

UCC2813-2—具有 12.5V/8.3V UVLO、100% 占空比、温度范围为 –40°C 至 85°C 的经济型低功耗 BICMOS 1MHz 电流模式 PWM。

2.电池管理

电池充电器 IC

BQ24610—具有 5V 至 28V 输入的独立 1 至 6 节降压电池充电控制器。

BQ24050—具有 AC/USB 自动检测功能的单节 1A 线性锂离子电池充电器。

BQ51003—BQ51003 无线电源接收器。

BQ25120A—具有电源路径、集成 LDO 和降压转换器 1.8V 默认输出的 300mA 线性电池充电器。

3.非隔离DC/DC电源

监控器和复位 IC

TPS3703—具有复位延时时间的高精度窗口监控器。

TL7700—电压监控器。

TPS3823—具有 1.6s 看门狗和手动复位功能的低电平有效、推挽式电压监控器（复位 IC）。

TPS3808—具有可编程延迟和手动复位功能的低静态电流监控器。

TPS3780—采用小型 µSON 封装的漏极开路、低功耗双通道电压检测器。

TPS3828—带看门狗计时器的电压监控器。

线性和低压降 (LDO) 稳压器

TLV755P—具有使能功能的 500mA、高 PSRR、低 IQ、低压降稳压器。

TPS7A39—150mA、33V、低噪声、高 PSRR、双通道、正负电压范围、低压降稳压器。

TPS7A91—1A、低噪声、高 PSRR、高精度、可调节超低压降稳压器。

TPS7A20—具有高 PSRR 的 300mA、超低噪声、低 IQ、低压降 (LDO) 线性稳压器。

TLV757P—具有使能功能的 1A、低 IQ、高精度、低压降稳压器。

TLV767—具有可调节输出和固定输出的 1A、16V 正电压低压降 (LDO) 线性稳压器。

4.信号输入/输出保护

ESD 和浪涌保护 IC

TPD1E05U06—适用于高速接口且采用 0402 封装的 0.5pF、5.5V、±12kV ESD 保护二极管。

TPD2E001—适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的双路 1.5pF、5.5V、±8kV ESD 保护二极管。

TPD6E001—适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的 6 通道 1.5pF、5.5V、±8kV ESD 保护二极管。

TPD4S012—适用于 USB 接口且具有可耐受 15V 电压的 Vbus 的四路 0.8pF、5.5V、±10kV ESD 保护二极管。

TPD4E1U06—采用 SOT-23 和 SC70 封装的四路 0.8pF、5.5V、±15kV ESD 保护二极管。

TPD2E2U06—适用于 USB 2.0 且具有 5.5A 8/20us 浪涌等级的双通道 1.5pF、5.5V、±25kV ESD 保护二极管。

5.计时
实时时钟 (RTC) 和计时器

LMC555—业界最小的 555 计时器，具有低功耗、高精度和 3MHz 的最大频率。

SA555—工作温度范围为 -55°C 至 85°C 的精密计时器。

6.诊断/监测

数字温度传感器

TMP1827—1-Wire®, ±0.2°C accurate digital temperature sensor with authentication, 2-Kbit EEPROM。

TMP117—具有 48 位 EEPROM、可替代 PT100/PT1000 RTD 的 0.1°C 数字温度传感器。

TMP461—具有引脚可编程总线地址的高精度远程和本地温度传感器。

TMP112—采用 2.56mm2 封装、具有 I2C/SMBus 的 ±0.5°C 1.4V 至 3.6V 数字温度传感器。

LMT01—精度为 0.5°C 且具有脉冲序列接口的双引脚温度传感器。

信号调节器

LMP91000—适用于低功耗电化学电池监测的可配置 AFE 恒电位仪。

FDC2214—4 通道、28 位、电容数字转换器。

精密 ADC

ADS8681—具有可编程 (±12/±10/±6/±5/±2.5V) 输入范围、+5V 电源的 16 位、1MSPS、1 通道 SAR ADC。

ADS8167—具有 VREF、VREF 缓冲器和直接传感器接口的 16 位、500kSPS、8 通道 SAR ADC。

ADS7052—14 位 1MSPS 单端输入小型低功耗 SAR ADC。

ADS131A04—24 位 128kSPS 4 通道同步采样 Δ-Σ ADC。

ADS7046—12 位 3MSPS 单端输入小型低功耗 SAR ADC。

ADS114S08—适用于传感器测量且具有 PGA 和电压基准的 16 位、4kSPS、12 通道 Δ-Σ ADC。

7.模拟前端

精密运算放大器 (Vos<1mV)

OPA328—零交叉、50μV 失调电压、40MHz 宽带宽、RRIO、精密 CMOS 运算放大器。

OPA2392—具有低失调电压 (10μV)、低噪声 (6nV/√Hz)、飞安级偏置电流的双路 e-trim™ 运算放大器。

OPA320—高精度、零交叉 20MHz、0.9pA Ib、RRIO、CMOS 运算放大器。

OPA317—低失调电压、轨到轨 I/O 运算放大器。

OPA377—低成本、低噪声、5.5MHz CMOS 运算放大器。

OPA376—精密 (0.025mV)、低噪声 (7.5nV/rtHz)、低静态电流 (760uA) 运算放大器。

仪表放大器

INA351—具有集成基准缓冲器的微型 (1.5mm × 2mm) 低功耗 (110µA) 仪表放大器。

INA122—单电源、微功耗仪表放大器。

INA330—用于温度控制的热敏电阻信号放大器。

通用运算放大器

TLV9001—单通道、1MHz、轨到轨输入和输出 1.8V 至 5.5V 运算放大器。

TL074H—工作温度范围为 -40°C 至 125°C 且输入接近 V+ 的四通道、40V、5MHz、4mV 失调电压、20V/µs 运算放大器。

TLV9062—双路、5.5V、10MHz 运算放大器。

TLV9061—适用于成本优化型应用的单通道、5.5V、10MHz、RRIO 运算放大器。

OPA2992—双路、40V、10.6MHz、轨到轨输入和输出低失调电压低噪声运算放大器。

LM324B—四通道、36V、1.2MHz、3mV 失调电压运算放大器。

精密 DAC (≤10MSPS)

AFE539A4—具有 PID/TEC 控制功能的四通道 10 位智能模拟前端 (AFE)，具有内置 ADC 和 DAC。

DAC70502—双通道 1LSB INL 14 位 SPI 电压输出数模转换器 (DAC)。

DAC8814—16 位、四路、串行输入乘法数模转换器。

DAC60501—采用 WSON 封装、具有精密内部基准电压的真正 12 位、单通道、SPI/I2C、电压输出 DAC。

DAC63004—具有 I²C、SPI 和 PWM 的超低功耗四通道 12 位智能 DAC。

TLC5628—8 位，10us 八路 DAC，串行输入，1x 或 2x 输出可编程，同步更新，低功耗。

精密 ADC

ADS8681—具有可编程 (±12/±10/±6/±5/±2.5V) 输入范围、+5V 电源的 16 位、1MSPS、1 通道 SAR ADC。

ADS8167—具有 VREF、VREF 缓冲器和直接传感器接口的 16 位、500kSPS、8 通道 SAR ADC。

ADS7052—14 位 1MSPS 单端输入小型低功耗 SAR ADC。

ADS131A04—24 位 128kSPS 4 通道同步采样 Δ-Σ ADC。

ADS7046—12 位 3MSPS 单端输入小型低功耗 SAR ADC。

ADS114S08—适用于传感器测量且具有 PGA 和电压基准的 16 位、4kSPS、12 通道 Δ-Σ ADC。

模拟开关和多路复用器

SN74CB3Q3125—3.3V、1:1 (SPST)、4 通道 FET 总线开关。

SN74CB3Q3345—具有 2 个控制输入的 3.3V、1:1 (SPST)、8 通道 FET 总线开关。

MUX508—9.4pF 导通状态电容、36V、8:1、单通道模拟多路复用器。

串联电压基准

REF3430—3V 低温漂、低功耗小型串联电压基准。

REF35—650nA 静态电流、12ppm/°C 温漂、超低功耗精密电压基准。

REF5025—2.5V、3µVpp/V 噪声、3ppm/°C 温漂、精密串联电压基准。

8.数字处理

MSP430 微控制器

MSP430FG439—具有 60KB 闪存、2KB SRAM、12 位 ADC、双通道 DAC、DMA、3 个运算放大器和 128 段 LCD 的 8MHz MCU。

MSP430F5528—具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU。

MSP430F5510—具有 32KB 闪存、4KB SRAM、10 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU。

MSP430G2553—具有 16KB 闪存、512B SRAM、比较器、UART/SPI/I2C 和计时器的 16MHz MCU。

MSP430FG6625—具有 64KB 闪存、10KB SRAM、16 位 Σ-Δ ADC、双 DAC、DMA、2 个运算放大器和 160 段 LCD 的 20MHz MCU。

MSP430FG6626—具有 128KB 闪存、10KB SRAM、16 位 Σ-Δ ADC、双 DAC、DMA、2 个运算放大器和 160 段 LCD 的 20MHz MCU。

9.输入用户界面

精密 ADC

ADS8681—具有可编程 (±12/±10/±6/±5/±2.5V) 输入范围、+5V 电源的 16 位、1MSPS、1 通道 SAR ADC。

ADS8167—具有 VREF、VREF 缓冲器和直接传感器接口的 16 位、500kSPS、8 通道 SAR ADC。

ADS7052—14 位 1MSPS 单端输入小型低功耗 SAR ADC。

ADS131A04—24 位 128kSPS 4 通道同步采样 Δ-Σ ADC。

ADS7046—12 位 3MSPS 单端输入小型低功耗 SAR ADC。

ADS114S08—适用于传感器测量且具有 PGA 和电压基准的 16 位、4kSPS、12 通道 Δ-Σ ADC。

信号调节器

LMP91000—适用于低功耗电化学电池监测的可配置 AFE 恒电位仪。

FDC2214—4 通道、28 位、电容数字转换器。

10.输出用户界面

背光 LED 驱动器

TPS61169—TPS61169 38V 高电流升压 WLED 驱动器。

TPS61165—采用 2mm x 2mm QFN 封装的高亮度白光 LED 驱动器。

TPS61163A—适用于小型显示屏的双通道 WLED 驱动器。

11.有线接口

以太网 PHY

DP83848C—支持 SNI 接口和 JTAG、具有商业级温度范围的 10/100Mbps 以太网 PHY 收发器。

DP83848I—支持 SNI 和 JTAG 接口、具有工业级温度范围的 10/100Mbps 以太网 PHY 收发器。

DP83843—具有光纤和 AUI 支持的 10/100Mbps 以太网 PHY 收发器。

DP83867CR—采用小型 QFN 封装的低功耗、耐用型千兆以太网 PHY 收发器。

DP83848T—具有 25MHz 时钟输出和工业级温度范围的 10/100Mbps 以太网 PHY 收发器。

DP83848H—采用 40 引脚 QFN 封装、支持工作温度范围的 10/100Mbps 以太网 PHY 收发器。

USB 集线器和控制器

TUSB4041I—4 端口高速 480Mbps USB 2.0 集线器。

TUSB2046B—4 端口 USB 2.0 12Mbps USB 全速集线器。

TUSB2036—具有可选串行 EEPROM 接口的 2/3 端口 12Mbps USB 全速集线器。

TUSB2077A—7 端口全速 12Mbps USB 2.0 集线器。

RS-232 收发器

MAX3243—具有 +/-15kV ESD 保护的 3V 至 5.5V 多通道 250kbps RS-232 线路驱动器/接收器。

TRS3221E—具有 +/-15kV IEC-ESD 保护的 3V 至 5.5V 单通道 250kbps RS-232 线路驱动器/接收器。
