RENESAS瑞萨HIP4081AIBZ栅极驱动芯片的中文参数、应用领域和功能特点
关于RENESAS瑞萨HIP4081AIBZ栅极驱动芯片的中文参数、应用领域和功能特点，以下是我的详细解答：
一、中文参数
制造商：Renesas Electronics America Inc.（瑞萨电子）
元件分类：MOS管驱动
商品描述：MOSFET驱动器，4路，半桥/全桥，2.5A输出，20引脚SOIC封装
电源电压：9.5V~15V
输出电流：峰值2.5A
封装类型：20引脚SOIC（也有提及DIP封装，但此处特指SOIC封装）
工作温度范围：-40℃~+85℃
传播延迟：约55ns
自举电源最大电压：95VDC
负载类型：容性和阻性
输出配置：可配置为半桥或全桥
逻辑输入兼容性：与CMOS、TTL逻辑电平兼容
引脚数目：20
安装类型：表面贴装
物理尺寸：宽度7.6mm，高度2.35mm，长度13mm（SOIC封装）
二、应用领域
电机驱动与控制：适用于中型/大型音圈电机、DC电机以及高性能电机的驱动与控制。
电源管理：在高频开关功率放大器和电源的管理与控制中发挥重要作用。
车用电子：电动汽车（EV）、混合动力汽车（HEV）的电机驱动系统，以及车载充电器（OBC）和高压直流-直流转换器（DC-DC）等应用中均有应用。
工业自动化：在工业电源、不间断电源（UPS）以及工业自动化和机器人等设备中，作为栅极驱动芯片提供高效的电能转换和控制。
三、功能特点
高频切换能力：HIP4081AIBZ可在高达1MHz的频率下进行切换，非常适合高速应用。
快速响应：短传播延迟（约55ns）有助于实现对驱动负载的快速、精确控制。
灵活配置：可以半桥或全桥配置独立驱动4个N沟道FET，提供多种驱动组合。
用户可编程死区时间：满足不同应用对死区时间的特定需求。
片上电荷泵和自举电路：集成片上电荷泵和自举式上偏置电源，简化了电路设计。
保护功能：提供过流保护、过温保护和低电压锁定功能，有效保护半桥电路和器件。
低功耗：在待机状态下功耗极低，有助于提高系统效能。
综上所述，RENESAS瑞萨HIP4081AIBZ栅极驱动芯片是一款功能强大、应用广泛的栅极驱动芯片，适用于多种高速、高精度的电机驱动与控制、电源管理以及车用电子等领域。如果您需要更详细的信息或购买需求，请随时联系我哦！
相关推荐
-
-
风扇背后的电子元器件和IC芯片
风扇背后的电子元器件和IC芯片春天到了，气温逐渐升高，家里的风扇也成了必备的电器。那么，风扇是如何工作的呢？除了传统的电机、电源等基础元件外，还有哪些电子元器件和IC芯片是不可或缺的呢？下面就来一一解析。1. 风扇控制芯片风扇控制芯片是风扇电路中最重要的元器件之一。它能够控制电机的转速、转向、启动等，同时还能监测电机的状态，确保电机的安全运行。目前市场上常用的风扇控制芯片有ST公司的L6234、L298、L6235等，以及TI公司的DRV8833、DRV8825等。2. 电容器电容器是一种存储电荷的元器件，是风扇电路中的重要元件之一。通常用于滤波、去噪、稳压等电路中，能够保证电路的稳定性和可靠性。不同的风扇电路需要使用不同规格的电容器，如10uF、100uF、1000uF等。3. 二极管二极管是一种具有单向导电性质的元器件，是风扇电路中不可或缺的元件之一。它能够将交流电转化为直流电，同时还能够防止电路中的反向电流。在风扇电路中，常用的二极管有1N4004、1N5406等。4. 晶振晶振是一种能够提供高精度时钟信号的元器件，是风扇电路中必不可少的元件之一。它能够确保风扇控制芯片的稳定工作，提高电路的精度和稳定性。目前市场上常用的风扇晶振有10MHz、20MHz等。以上就是风扇电路中常用的电子元器件和IC芯片。虽然这些元器件看起来很小，但是它们都发挥着重要的作用，保证了风扇的正常运行。随着科技的不断发展，相信未来风扇电路中的电子元器件和IC芯片也会不断更新、升级，为我们带来更加智能、高效的产品。
-
-

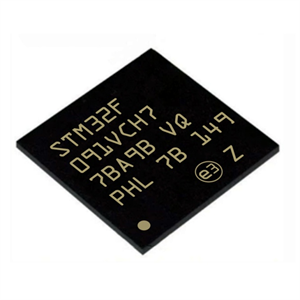

意法半导体代理商-STM32F091VCH7单片机中文参数、优缺点、应用和引脚图
