TOSHIBA东芝TCD1254GFG图像传感器的中文参数、功能特点以及应用领域
TOSHIBA东芝TCD1254GFG的中文参数、功能特点以及应用领域如下：
一、中文参数
品牌：东芝（TOSHIBA）
型号：TCD1254GFG
图像感应元件数量：2500个
图像感应元件尺寸：5.25微米 × 64微米
感光区域：高灵敏度PN光电二极管
电源电压：最小3.0V，最大5.0V
内部电路：CCD驱动电路
封装：16引脚GLCC
功能：具备电子快门、采样和保持电路
数据速率：1 Mbps
动态范围：52.04 dB
外壳：玻璃封装
安装特点：表面贴装
最高工作温度：60°C
最低工作温度：-25°C
输出范围：1.5-3.0V
输出类型：数字电压
封装形状/形式：矩形
灵敏度：103 V/lx.s
传感器/换能器类型：IMAGE SENSOR，CCD
光谱响应：400-1100nm
二、功能特点
高灵敏度：TCD1254GFG具有高灵敏度的PN光电二极管，能够在低光照条件下依然保持出色的图像捕捉能力。
低暗电流：其设计注重降低暗电流，有助于提高图像质量，减少噪声干扰。
电子快门功能：内置的电子快门可以根据光的强度进行调整，实现更精确的曝光控制。
采样和保持电路：集成的采样和保持电路有助于确保图像信号的稳定性和准确性。
宽动态范围：52.04 dB的动态范围使得该器件能够在不同光照条件下都能捕捉到清晰的图像。
三、应用领域
条形码扫描器：凭借其高灵敏度和低暗电流的特点，TCD1254GFG非常适合用于条形码扫描器中，能够准确快速地识别条形码信息。
图像扫描与处理：在图像扫描和处理领域，该器件可用于捕捉和处理各种图像数据，如文档扫描、照片扫描等。
工业自动化与监控：在工业自动化和监控系统中，TCD1254GFG可用于监测和控制设备的运行状态，实现图像的实时捕捉和传输。
医疗设备：在医疗领域，该器件可用于医学影像的捕捉和处理，如内窥镜、X光机等设备的图像采集。
综上所述，TOSHIBA东芝TCD1254GFG以其高灵敏度、低暗电流、电子快门功能以及宽动态范围等特点，在条形码扫描器、图像扫描与处理、工业自动化与监控以及医疗设备等领域具有广泛的应用前景。如果贵司有芯片采购需求、BOM表配单、芯片样品测试请联系客服：4008-622-911或13823669944。
相关推荐
-
-

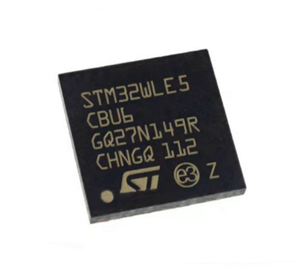

ST意法半导体 STM32WLEx系列 32位无线远程MCU的介绍、特性、及配置
