光电耦合器百科：解析工作原理及应用领域
光电耦合器百科：解析工作原理及应用领域
光电耦合器是一种将电信号转换为光信号，或将光信号转换为电信号的器件。它由发光二极管、光敏二极管、光导纤维等组成，能够在高电压或高电流的环境下实现隔离，保障电路的稳定性与安全性。
工作原理：将输入信号通过发光二极管转换为光信号，经过光导纤维传输后，再由光敏二极管转换为输出信号。其主要作用是实现隔离，避免电路干扰和高电压电流对设备的影响。
应用领域：光电耦合器被广泛应用于电力、通讯、医疗、军事、航空航天等领域。在电力系统中，用于控制高压开关、继电器；在通讯系统中，用于实现信号隔离、电路保护；在医疗设备中，用于传输生理信号，提高安全性和可靠性；在军事、航空航天领域，用于控制导弹、飞机等高精度设备。
型号品牌：光电耦合器的型号品牌较多，主要有TOSHIBA、AVAGO、SHARP等。其中TOSHIBA的光电耦合器具有隔离电压高、响应速度快、寿命长等特点；AVAGO的光电耦合器则广泛应用于高精度仪器、光电子设备等领域；SHARP的光电耦合器则以低耗能、小尺寸、高速度等特点备受青睐。
总之，光电耦合器作为一种重要的电子元器件，不仅具有广泛的应用领域，而且在保障电路安全和提高设备可靠性方面也发挥着重要作用。
相关推荐
-
-
兆易创新精彩亮相ICCAD，以存储技术赋能新一代智能可穿戴应用
日前，第29届中国集成电路设计业2023年会暨广州集成电路产业创新发展高峰论坛（ICCAD）圆满召开。兆易创新受邀出席盛会，与业界各领域的龙头企业齐聚一堂，共论集成电路产业发展新机遇与新挑战。在同期IC设计与创新应用专题论坛上，兆易创新Flash事业部市场经理王欢在演讲环节表示：“经过10多年的潜心发展，兆易创新逐步打造多元化产品与应用领域的布局，积极开拓Flash、MCU、PMU、Sensor等产品线，以完善的应用覆盖能力和深厚的方案研发经验，赋能集成电路产业的高质量发展。”在Flash领域，兆易创新是全球排名第一的无晶圆厂Flash供应商，NOR Flash市占率排名全球第三，且全线Flash产品均已通过车规级认证，在几乎所有需要代码存储的应用场景均可适用。基于此，兆易创新持续完善Flash产品规划，专注于全容量、高性能、高可靠、低功耗、小封装的Flash产品开发，为更多创新应用的底层技术赋能。功耗降低、性能不减GD25UF系列助力延长续航时间当前，智能穿戴设备已成为电子消费市场增速最快的品类，随着技术水平的持续提高，也给人们的生活带来了更多的便捷与幸福感。集成了传感器、多媒体、无线通信、交互及存储等技术，智能可穿戴设备可以实现用户交互、生活娱乐、人体监测等多种功能，产品形态也囊括了智能眼镜、智能耳机、智能戒指、智能手环、智能手表、智能头盔等，并在持续丰富中。据MarketsAndMarkets的报告显示，全球可穿戴设备市场规模预计将在2021年的1161亿美元基础上增长到2026年的2654亿美元，并保持18%的年均复合增长率。在现有市场上，应用续航能力一直是用户关注的重点。NOR Flash作为设备数据的存储载体，在可穿戴应用中有着高频率的数据读写操作，此时Flash的低功耗特性显得尤为关键。面向这一需求，兆易创新在超低功耗存储领域持续耕耘并实现多系列量产。推出GD25UF系列NOR Flash，其具备1.2V核心供电与IO接口电压，提供超低功耗模式，相比1.8V NOR Flash功耗大幅降低，且在数据传输速度、读写功耗、可靠性等关键性能指标上均达到国际领先水平。与此同时，随着主芯片采用更先进的工艺制程，核心电压也降至1.2V，与GD25UF系列1.2V NOR Flash搭配使用相得益彰，可有效简化电源设计并优化系统成本，帮助可穿戴等小容量电池供电设备提高续航能力。因此，GD25UF系列被认为有望成为下一代可穿戴应用的理想选择。开“卷”小封装Flash可穿戴应用都说好在市面常见的腕类穿戴、TWS耳机之外，智能可穿戴应用也在不断拓展产品形态，包括混合现实设备、智能戒指、智能运动鞋、智能服饰等产品也逐渐获得了消费者的追捧。以智能戒指为例，这类产品可以通过NFC绑定一部分门禁卡、便捷支付、身份识别等功能，该产品既要求Flash体积紧凑，也同时要求存储相当容量的系统代码和用户数据，因此Flash的封装尺寸需要更加小巧。王欢表示：“在尺寸受限、日趋小型化，应用多样化的大环境下，兆易创新致力于缩小Flash封装体积、扩大同封装Flash产品容量范围以及增强Flash性能，从而适用于更多物联网设备。”例如兆易创新推出了采用1.2mm x 1.2mm USON6超小塑封封装、最大厚度仅为0.4mm的GD25WDxxK6系列NOR Flash，非常适合智能戒指、智能服饰等应用场景；更有采用FO-USON8先进封装的大容量小封装NOR Flash产品陆续上市，为腕类穿戴等应用提供大容量更小封装形式的选择。毫无疑问，更好的Flash产品是打造更出色的智能可穿戴设备、更卓越的用户体验的底层基础之一。兆易创新Flash针对低功耗、小封装、高可靠等方向进行专门优化，使之持续满足下一代智能可穿戴应用的各种新功能，进而帮助客户获得商业成功。
-
-
三星电子发布全球首款PC专用LPCAMM内存

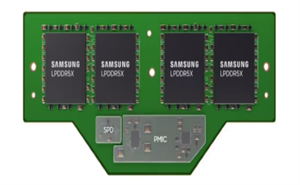

最近，三星电子宣布成功研发出首款7.5Gbps低功耗压缩附加内存模组（LPCAMM）规格，目前已在英特尔平台上完成系统验证。这一突破性研发成果可能会对PC和笔记本电脑的DRAM市场产生影响，甚至改变数据中心DRAM市场的格局。根据三星的新闻稿，目前个人计算机和笔记本电脑都使用传统的LPDDR DRAM或基于DDR的So-DIMM内存模组。然而，由于LPDDR需要直接安装在设备主板上，因此在维修或升级换代期间难以更换。相比之下，虽然So-DIMM可以更方便地安装或拆卸，但在性能、功耗和其他物理特性方面存在许多限制。而LPCAMM技术则有望同时克服了LPDDR和So-DIMM的缺陷，做为可拆卸的内存模组，LPCAMM在大大减少了设备内部空间占用的同时，还大幅提高了性能及能效。与So-DIMM相比性能提高50%，能效提高70%，体积缩小 60%。英特尔内存和IO技术副总裁表示：“LPCAMM的能效和易修优势使这种新形态有机会改变当今PC市场的游戏规则。我们很高兴能参与制定新标准，为PC生态系统提供支持，并为未来在更广泛的细分市场中被采用，以及为技术的创新奠定基础。”三星将于今年与包括英特尔在内的主要客户一起，将 LPCAMM 应用于下一代系统进行测试，并计划将于 2024 年实现其商业化。
