美国微芯PIC16F887的工作原理、参数、应用领域
PIC16F887是微芯科技公司生产的一款8位微控制器。以下是PIC16F887的技术参数和应用市场。
技术参数
– 8位RISC架构
– 最高运行频率为20MHz
– 14KB闪存和368字节EEPROM
– 256字节RAM
– 35个I/O引脚
– 10位ADC模块
– 两个比较器
– 两个计时器/计数器
– 一个PWM模块
– 一个USART模块
– 一个SPI模块
– 一个I2C模块
应用市场
由于其低成本、低功耗和易于编程等特点，PIC16F887广泛应用于各种嵌入式系统和控制器中，例如：
– 家用电器控制器
– 工业自动化控制器
– 汽车电子系统
– 电子游戏机
– 电子玩具
– 安防系统
– 医疗设备
– 电子测量仪器
– LED照明控制器
– 无线通信设备

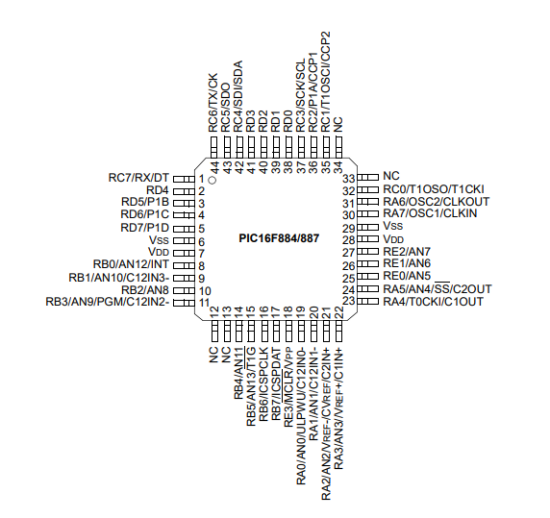

引脚
