意法半导体SPC560D40L1C4E0X微控制器的中文参数、优缺点、应用和引脚封装图

ST(意法半导体)的型号SPC560D40L1C4E0X属于32位汽车MCU微控制器，旨在成为下一波中央车身控制器、智能接线盒、前端模块、外围车身、车门控制和座椅控制应用开发的核心。

SPC560D40L1C4E0X是属于 SPC56 D系列的一员，该系列是基于电源架构技术的下一代集成汽车微控制器系列之一，专为嵌入式应用而设计。

SPC560D40L1C4E0X该汽车控制器系列的先进且经济高效的e200z0h主机处理器核心遵循Power Architecture技术，仅实现了VLE(变长编码)APU(辅助处理单元)，并提供了改进的代码密度。它以高达48MHz的速度运行，并提供针对低功耗优化的高性能处理。它利用了当前电源架构设备的可用开发基础设施，并由软件驱动程序、操作系统和配置代码支持，以协助用户实现。

意法半导体SPC560D40L1C4E0X的中文参数

品牌：ST(意法半导体)

产品分类：32位汽车MCU

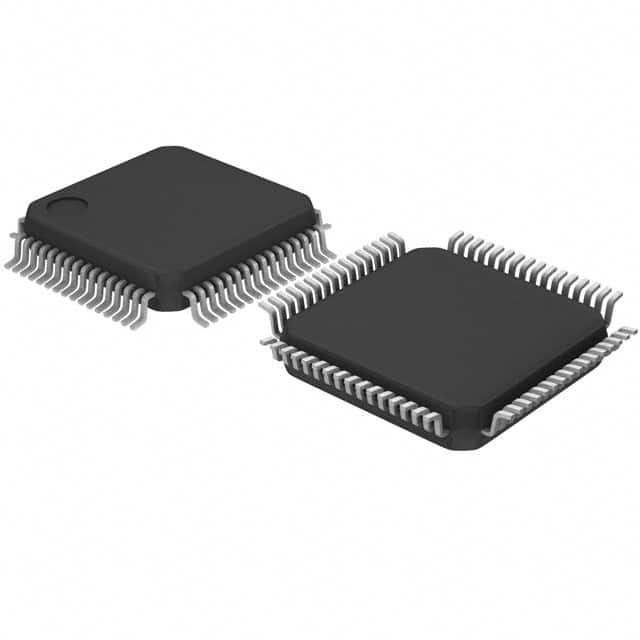

封装：64-LQFP(10x10)

包装：圆盘

核心处理器：e200z0h

内核规格：32-位

速度：48MHz

连接能力：CANbus，LINbus，SPI，UART/USART

外设：DMA，LVD，POR，PWM，WDT

I/O数：45

程序存储容量：256KB(256K x 8)

程序存储器类型：闪存

RAM大小：16K x 8

电压-供电(Vcc/Vdd)：3V ~ 5.5V

数据转换器：A/D 16x12b

振荡器类型：内部

工作温度：-40°C ~ 125°C(TA)

安装类型：表面贴装型

基本产品编号：SPC560

HTSUS：8542.31.0001

产品应用：车规MCU

意法半导体SPC560D40L1C4E0X的功能特点

1、高性能处理器：SPC560D40L1C4E0X配备了强大的Power Architecture®核心，工作频率可以达到48MHz，能够提供高效的处理速度和运算能力。

2、大容量闪存存储器：SPC560D40L1C4E0X内置了256KB的闪存存储器，可以用于存储程序代码、数据和配置信息。

3、丰富的外设接口：SPC560D40L1C4E0X提供了多种常用的外设接口，如CAN总线接口、UART串行接口、SPI接口等，可用于与其他设备进行通信和数据交换。

4、多功能定时器：SPC560D40L1C4E0X拥有多个定时器模块，可用于实现各种定时和计时功能，可以满足不同应用场景的需求。

5、多通道模拟输入：SPC560D40L1C4E0X集成了多个模拟输入通道，可以用于采集外部传感器的模拟信号，并进行精确的模拟转换。

6、丰富的安全功能：SPC560D40L1C4E0X支持硬件加密和电路保护技术，用于保护存储在芯片内部的敏感数据和程序代码，确保系统的安全性。

意法半导体SPC560D40L1C4E0X的应用领域

SPC560D40L1C4E0X属于汽车微控制器产品系列，主要用于汽车电子系统的控制和管理，其主要应用领域如下：

汽车发动机管理系统：SPC560D40L1C4E0X可以用于汽车发动机的控制和监测，包括点火系统、燃油喷射系统、传感器数据采集和处理等。

车身控制模块：SPC560D40L1C4E0X可以用于车辆的车门锁定和解锁、窗户升降、灯光控制、雨刷控制等功能。

特殊车辆应用：SPC560D40L1C4E0X还可以用于特殊车辆的控制和管理，例如商用车辆、客车、工程车等，用于实现特定的功能需求。

此外，SPC560D40L1C4E0X还可用于其他汽车电子系统的控制和管理，例如车载娱乐系统、安全气囊系统、制动系统、稳定性控制系统等。总的来说，SPC560D40L1C4E0X在汽车电子领域具有广泛的应用前景。

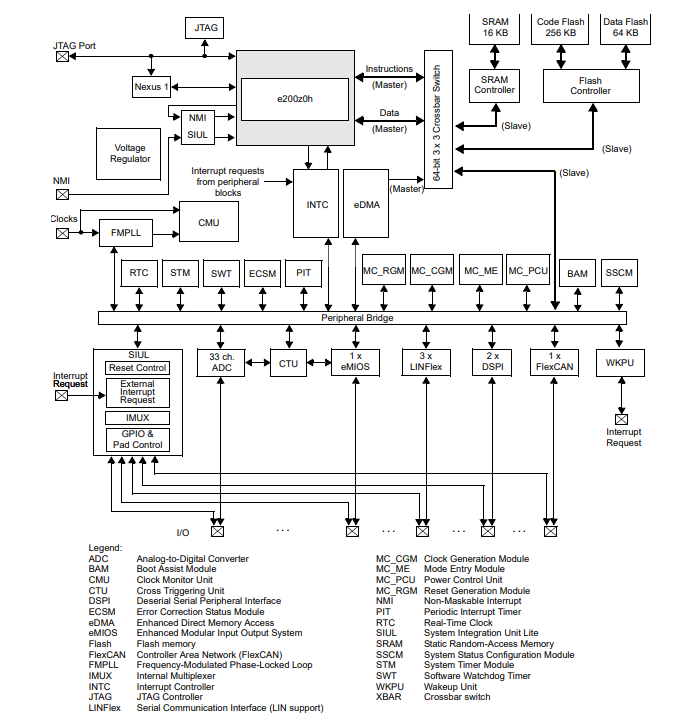

意法半导体SPC560D40L1C4E0X的功能方框图

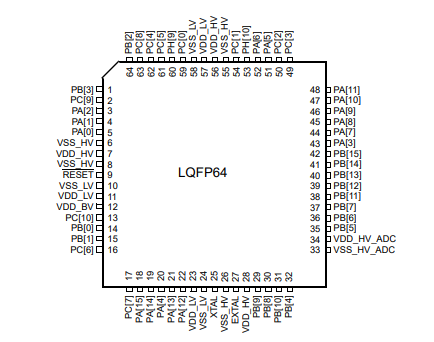

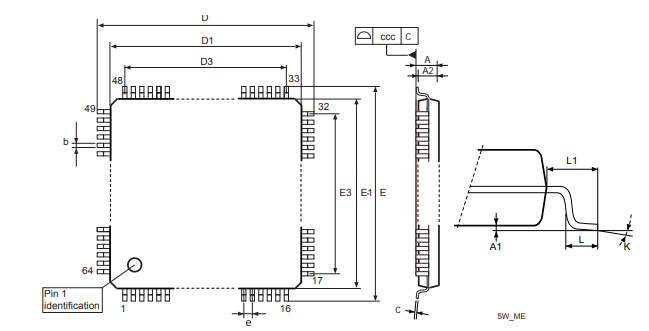

意法半导体SPC560D40L1C4E0X的引脚封装图

意法半导体SPC560D40L1C4E0X的型号解释图
