意法半导体STM32L475RET6微控制器的优缺点、参数、应用和引脚封装图

ST(意法半导体)的型号STM32L475RET6属于32位MCU微控制器，采用高性能ARM®Cortex®-M4 32位RISC内核的超低功耗微控制器，工作频率高达80MHz。Cortex-M4内核具有浮点单元(FPU)单精度，支持所有ARM单精度数据处理指令和数据类型。它还实现了一整套DSP指令和一个增强应用程序安全性的内存保护单元(MPU)。

STM32L475RET6嵌入了高速存储器(闪存高达1Mbyte，SRAM高达128Kbyte)、用于静态存储器的灵活外部存储器控制器(FSMC)(适用于具有100引脚封装的设备)、Quad SPI闪存接口(可在所有封装上使用)以及连接到两条APB总线的大量增强型I/O和外围设备，两个AHB总线和32位多AHB总线矩阵。 STM32L475RET6为嵌入式闪存和SRAM嵌入了几种保护机制：读出保护、写入保护、专有代码读出保护和防火墙。

STM32L475RET6提供多达两个快速12位ADC(5 Msps)、两个比较器、两个运算放大器、两个DAC通道、一个内部电压参考缓冲器、一个低功耗RTC、两个通用32位定时器、两个专用于电机控制的16位PWM定时器、七个通用16位定时器和两个16位低功耗定时器。STM32L475RET6支持用于外部∑-Δ调制器(DFSDM)的四个数字滤波器。

意法半导体STM32L475RET6的功能特点

1、低功耗特性：采用了先进的低功耗架构和封装技术，可在运行模式下实现超低功耗，延长设备电池寿命。同时支持多种低功耗模式，如待机模式、停机模式、备份模式等，可根据需求来选择不同的模式进行功耗管理。

2、高性能：搭载了Arm Cortex-M4内核，主频可达到80MHz，同时配备了丰富的外设资源，包括多个通用定时器、串行接口、模拟和数字转换器等，可满足各种应用需求。

3、多种通信接口：支持多种常用的通信接口，如UART、SPI、I2C等，可方便地与其他设备进行数据交换和通信。同时还支持USB接口，可实现与电脑或其他USB设备的连接。

4、丰富的存储器：拥有128KB的Flash存储器和128KB的SRAM，可存储大量的程序代码和数据，适用于各种应用场景。

5、强大的安全保护：支持硬件加密和解密功能，可保护存储在芯片中的敏感数据安全。同时还支持安全引导功能，可以防止恶意代码的注入和执行。

6、多种电源管理功能：具备多种电源管理功能，包括电源监测、电池电量检测、低电压检测等，可以有效监控和管理电源供应，提升系统的稳定性和可靠性。

7、多种封装选项：STM32L475RET6提供了丰富的封装选项，包括LQFP64、LQFP100、LQFP144等多种封装形式，可根据具体应用需求选择合适的封装形式进行设计和布局。

意法半导体STM32L475RET6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

系列：STM32L4

是否无铅：Yes

安装类型：SMT

封装/外壳：LQFP64

工作温度：-40℃~+85℃

接口：CANbus, I²C, IrDA, LINbus, MMC/SD, QSPI, SAI, SPI, SWPMI, UART/USART, USB OTG

零件状态：Active

CPU内核：ARM Cortex-M4

核心尺寸：32-位

主频速度(Max)：80MHz

I/O数：51

程序空间容量：512KB

程序空间类型：闪存

工作电压(范围)：1.71V~3.6V

内存RAM容量：128x8KB

内核规格：32Bit

意法半导体STM32L475RET6的应用领域

STM32L475RET6一款低功耗MCU微控制器，其主要应用领域如下：

物联网(IoT)应用：STM32L475RET6具备低功耗和较高的计算性能，适用于物联网设备，如智能家居、智能穿戴设备、智能城市等。

医疗设备：STM32L475RET6具备较低的功耗和较高的计算能力，适用于医疗设备，如健康监测设备、呼吸临床设备等。

智能交通：STM32L475RET6能够支持多种通信接口和实时控制功能，适用于智能交通领域，如智能交通信号灯控制、车辆定位系统等。

消费电子：STM32L475RET6具备较高的计算能力和丰富的外设接口，适用于消费电子产品，如智能手机、平板电脑、数码相机等。

工业自动化：STM32L475RET6能够支持各种工业通信接口，并具备实时控制功能，适用于工业自动化领域，如工厂自动化控制、机器人控制等。

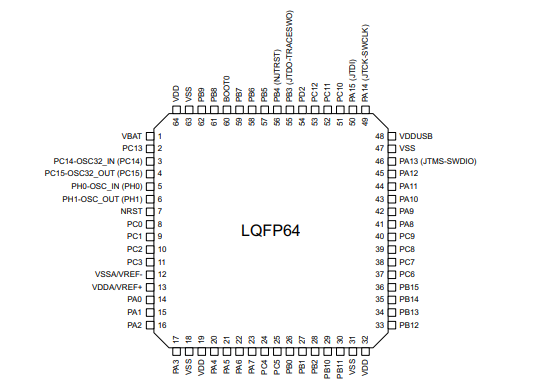

意法半导体STM32L475RET6的引脚封装图

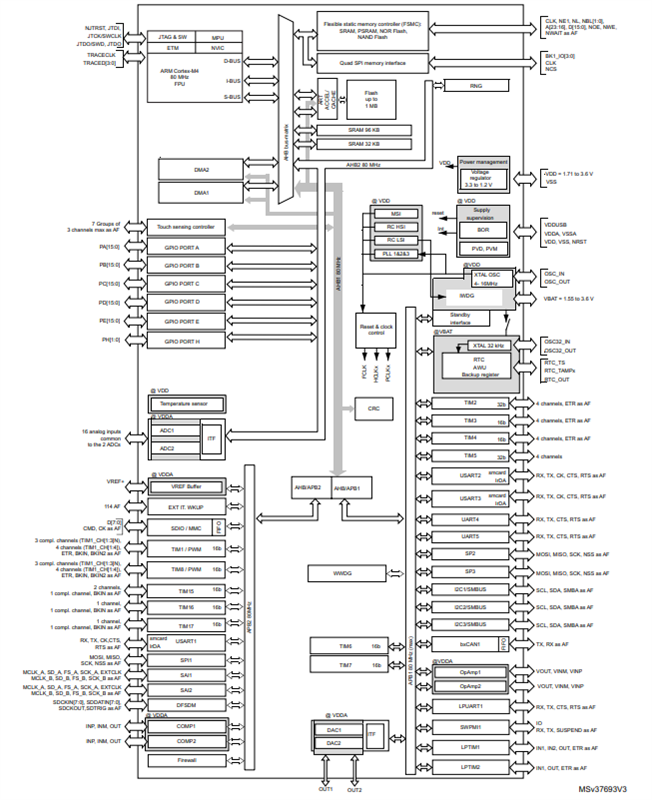

意法半导体STM32L475RET6的功能方框图

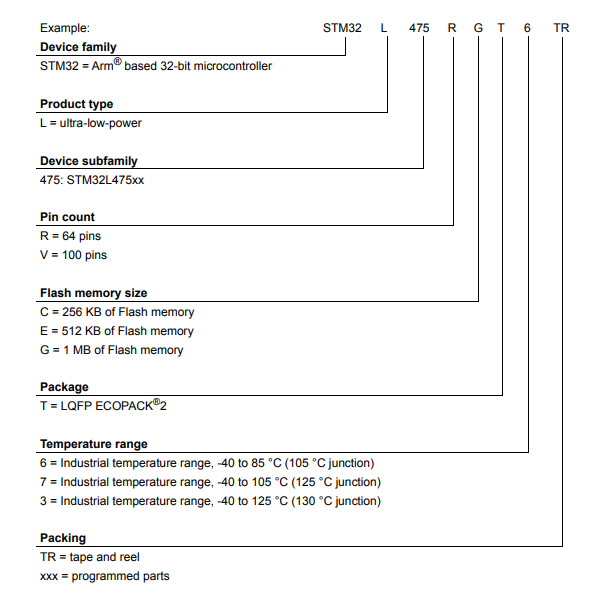

意法半导体STM32L475RET6的型号说明图
