意法半导体STM32L496RGT3单片机的参数、优缺点、应用和引脚封装图

ST(意法半导体)的型号STM32L496RGT3属于32位MCU微控制器，采用高性能Arm®Cortex®-M4 32位RISC核心的超低功耗微控制器，工作频率高达80MHz。Cortex-M4核心具有浮点单元(FPU)单精度，支持所有Arm®单精度数据处理指令和数据类型。它还实现了一套完整的DSP指令和内存保护单元(MPU)，增强了应用程序的安全性。

STM32L496RGT3嵌入高速存储器(高达1mbyte的Flash存储器，320kbyte的SRAM)，用于静态存储器的灵活外部存储器控制器(FSMC)(适用于100引脚及以上封装的设备)，Quad SPI Flash存储器接口(适用于所有封装)和广泛的增强型I/ o和外设，连接到两个APB总线，两个AHB总线和一个32位多AHB总线矩阵。STM32L496RGT3为嵌入式闪存和SRAM嵌入了几种保护机制:读出保护、写保护、专有代码读出保护和防火墙。

STM32L496RGT3提供三个快速12位adc(5Msps)、两个比较器、两个运算放大器、两个DAC通道、一个内部电压参考缓冲器、一个低功耗RTC、两个通用32位定时器、两个专用于电机控制的16位PWM定时器、七个通用16位定时器和两个16位低功耗定时器。该器件支持四个用于外部sigma delta调制器(DFSDM)的数字滤波器。

意法半导体STM32L496RGT3的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：64-LQFP(10x10)

包装：托盘

核心处理器：ARM Cortex-M4

内核规格：32-位

速度：80MHz

连接能力：CANbus，I²C，IrDA，LINbus，MMC/SD，QSPI，SAI，SPI，SWPMI，UART/USART，USB OTG

外设：欠压检测/复位，DMA，LCD，PWM，WDT

I/O数：52

程序存储容量：1MB(1M x 8)

程序存储器类型：闪存

RAM大小：320K x 8

电压-供电(Vcc/Vdd)：1.71V ~ 3.6V

数据转换器：A/D 16x12b;D/A 2x12b

振荡器类型：内部

工作温度：-40°C ~ 125°C(TA)

安装类型：表面贴装型

基本产品编号：STM32L496

HTSUS：8542.31.0001

产品应用：超低功耗MCU

意法半导体STM32L496RGT3的功能特点

高性能：搭载ARM Cortex-M4内核，最高主频可达80MHz，具备强大的计算能力和响应速度。

低功耗：采用意法半导体的超低功耗技术，可实现在不同的低功耗模式下运行，以节省能源和延长电池寿命。

大容量存储：具备512KB的Flash存储器和320KB的SRAM，可存储大量的程序代码和数据。

多种外设接口：支持多种接口，如USB、UART、SPI、I²C等，可灵活地与其他设备进行通信。

强大的安全功能：集成了硬件加密模块和防止破解的安全机制，保护存储的数据和执行的代码的安全性。

6、多功能的模拟电路：具备多个模数转换器(ADC)和数字模拟转换器(DAC)，可实现精确的模拟信号采集和输出。

7、多种封装形式：可选用的封装形式有LQFP64、LQFP100和UFBGA169等，适应不同的应用场景和布局要求。

意法半导体STM32L496RGT3的应用领域

STM32L496RGT3是一款低功耗、高性能的32位MCU微控制器，其主要应用领域如下：

物联网(IoT)设备：由于其低功耗特性，STM32L496RGT3非常适合用于物联网设备，如智能家居、传感器网络、无线传感器节点等。

工业自动化：STM32L496RGT3的高性能和丰富的外设接口使其成为工业自动化应用的理想选择，如工厂自动化控制、机器人控制、传感器采集和处理等。

医疗设备：STM32L496RGT3具有安全可靠的特性，非常适合用于各种医疗设备，如可穿戴式医疗监测器、医疗传感器、病人监护设备等。

智能计量仪表：由于其丰富的外设和高性能，STM32L496RGT3可用于智能计量仪表领域，如智能电表、智能水表、智能气表等。

汽车电子：STM32L496RGT3具有优异的抗干扰性能和可靠性，适用于汽车电子应用，如车载控制单元、电动汽车控制系统、车载音频系统等。

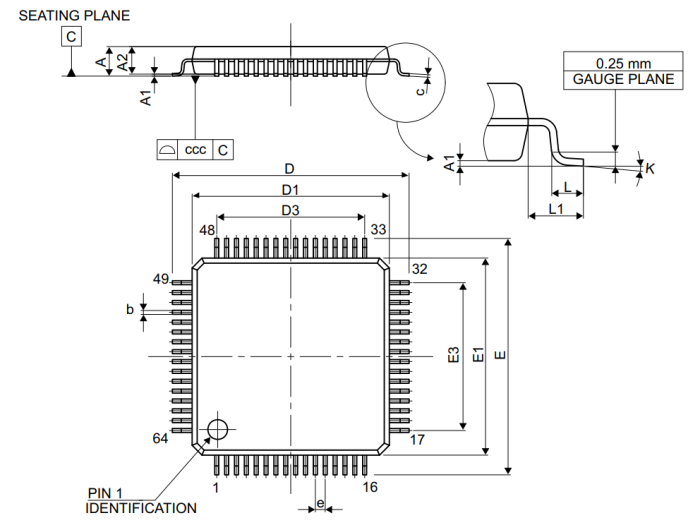

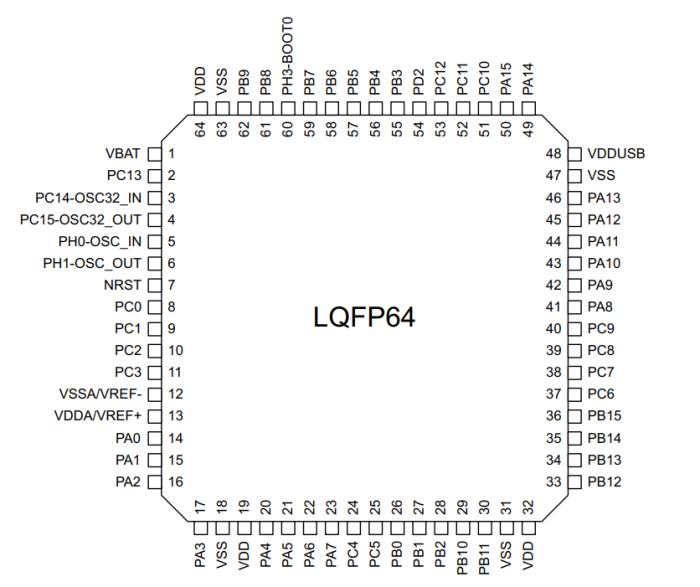

意法半导体STM32L496RGT3的引脚封装图

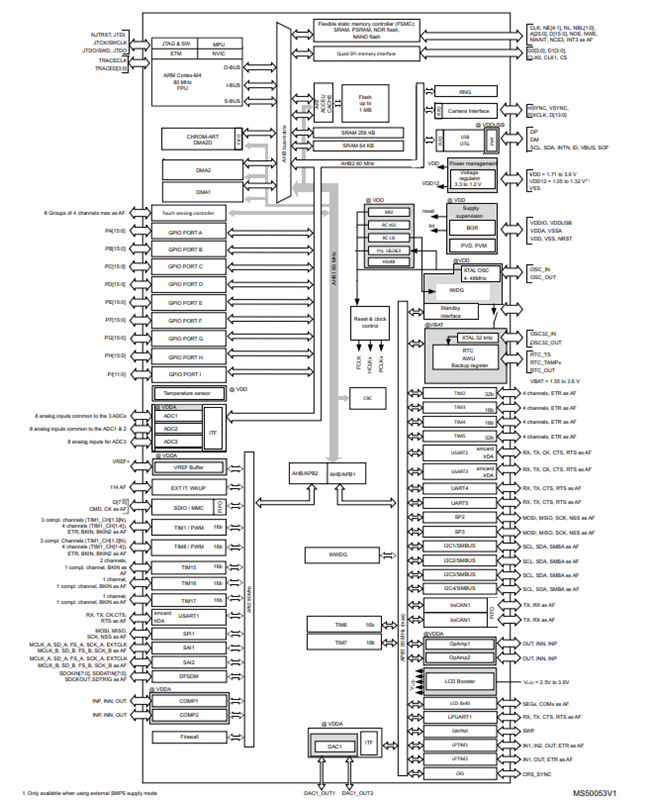

意法半导体STM32L496RGT3的功能方框图

意法半导体STM32L496RGT3的型号解释图
