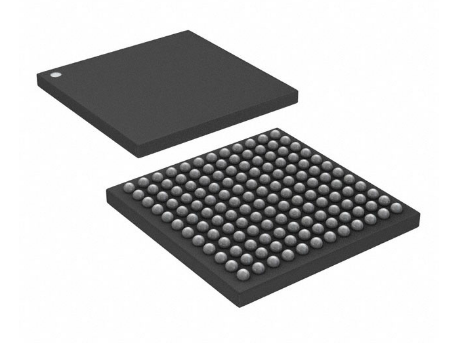

意法半导体STM32L4R9ZIY6TR单片机的参数、优缺点、应用和引脚封装图
ST(意法半导体)的型号STM32L4R9ZIY6TR属于32位MCU微控制器，采用高性能Arm®Cortex®-M4 32位RISC核心的超低功耗微控制器家族(STM32L4+系列)，它们的工作频率最高可达120兆赫。Cortex-M4核心具有单精度浮点单元(FPU)，支持所有Arm®单精度数据处理指令和所有数据类型。cortex - m4核心还实现了一整套DSP(数字信号处理)指令和一个内存保护单元(MPU)，增强了应用程序的安全性。
STM32L4R9ZIY6TR嵌入高速存储器(2mbytes的Flash存储器和640kbytes的SRAM)，用于静态存储器的灵活外部存储器控制器(FSMC)(适用于100管脚及以上包的设备)，两个OctoSPI Flash存储器接口(适用于所有包)，以及广泛的增强I/ o和外设，连接到两个APB总线，两个AHB总线和一个32位多AHB总线矩阵。
STM32L4R9ZIY6TR为嵌入式闪存和SRAM嵌入了几种保护机制:读出保护、写保护、专有代码读出保护和防火墙。这些器件提供一个快速12位ADC (5 Msps)、两个比较器、两个运算放大器、两个DAC通道、一个内部电压参考缓冲器、一个低功耗RTC、两个通用32位定时器、两个专用于电机控制的16位PWM定时器、7个通用16位定时器和两个16位低功耗定时器。该器件支持四个用于外部sigma delta调制器(DFSDM)的数字滤波器。此外，多达24个电容感应通道可用。
意法半导体STM32L4R9ZIY6TR的功能特点
高性能：STM32L4R9ZIY6TR内置的ARM Cortex-M4内核具有高达120 MHz的主频，支持单周期乘法和硬件除法指令，以及单周期乘累加指令，可提供出色的计算性能。此外，该芯片还具有512KB的闪存和320 KB的SRAM，可满足各种应用的存储需求。
低功耗：STM32L4R9ZIY6TR采用了意法半导体的超低功耗技术，具有多种功耗模式和节能特性，可显著降低系统功耗。它具有多个低功耗模式，如待机模式、睡眠模式和停机模式，可根据应用需求灵活选择，并且具有快速唤醒的能力。
多种接口：STM32L4R9ZIY6TR支持多种外设和接口，包括SPI、I2C、UART、USB、CAN等。这些丰富的接口能够满足不同应用场景下的通信需求，扩展了芯片的应用范围。
安全性：STM32L4R9ZIY6TR具有硬件加密和安全引导功能，可提供高级的数据保护和系统安全性。它支持多种加密算法，如AES、MD5等，保护数据的机密性和完整性。此外，它还具有用于安全Bootloader和运行时防护(RTOS)的安全功能，可提供可靠的系统安全性。
多种封装和温度范围：STM32L4R9ZIY6TR提供多种封装选项，包括LQFP和BGA，并且支持工业级温度范围(-40°C至+85°C)，适合各种工业和嵌入式应用。
意法半导体STM32L4R9ZIY6TR的中文参数
品牌：ST(意法半导体)
产品分类：32位MCU
封装：144-WLCSP(5.24x5.24)
核心处理器：ARM Cortex-M4
内核规格：32-位
速度：120MHz
连接能力：CANbus，EBI/EMI，I²C，IrDA，LINbus，MMC/SD，SAI，SPI，UART/USART，USB OTG
外设：欠压检测/复位，DMA，LCD，POR，PWM，WDT
I/O数：112
程序存储容量：2MB(2M x 8)
程序存储器类型：闪存
RAM大小：640K x 8
电压-供电(Vcc/Vdd)：1.71V ~ 3.6V
数据转换器：A/D 16x12b;D/A 2x12b
振荡器类型：内部
工作温度：-40°C ~ 85°C(TA)
安装类型：表面贴装型
基本产品编号：STM32L4R9
意法半导体STM32L4R9ZIY6TR的应用领域
STM32L4R9ZIY6TR是一款高性能的微控制器，适用于多种应用领域，其主要应用领域如下：
1、工业自动化：STM32L4R9ZIY6TR具有高性能和低功耗特性，适合用于工业自动化控制系统，如PLC(可编程逻辑控制器)、机器人控制和传感器网络等。
2、智能家居：该微控制器支持低功耗操作模式，适合用于智能家居设备，如智能门锁、智能插座、温湿度传感器等。
3、医疗设备：STM32L4R9ZIY6TR具有高精度的模拟和数字转换功能，适用于医疗设备，如心电图仪、血糖仪、血压计等。
4、消费电子：STM32L4R9ZIY6TR提供丰富的外设接口以及低功耗特性，适合用于消费电子产品，如智能手表、智能手机、蓝牙音频设备等。

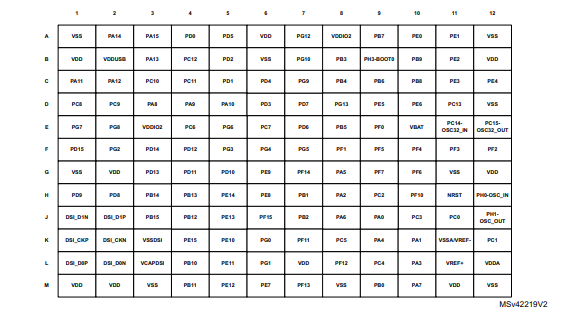

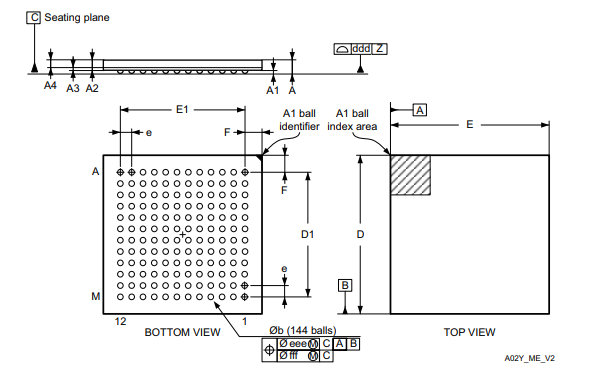

意法半导体STM32L4R9ZIY6TR的引脚封装图
意法半导体STM32L4R9ZIY6TR的功能方框图

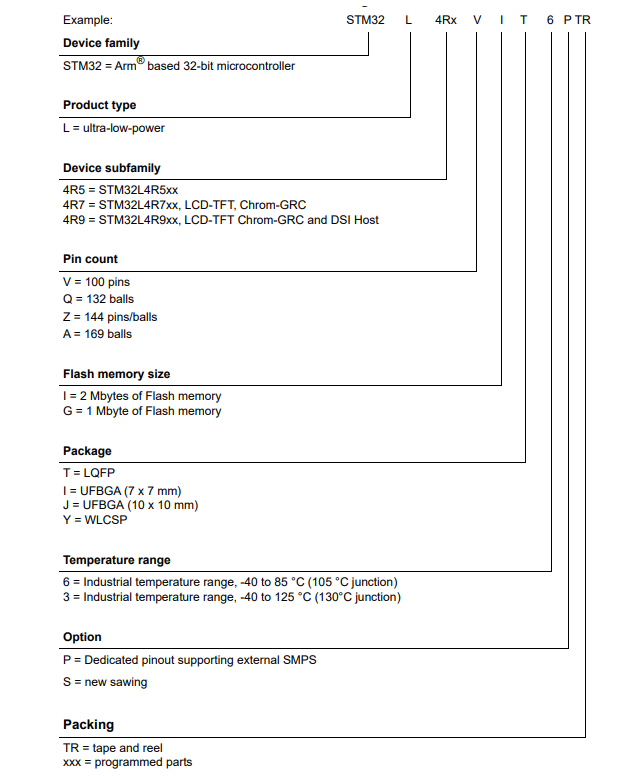

意法半导体STM32L4R9ZIY6TR的型号解释图
