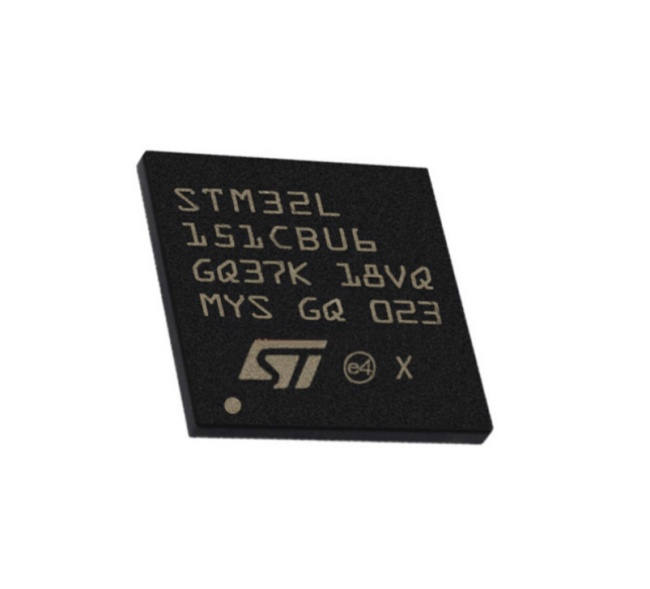

意法半导体STM32L151CBU6单片机的优缺点、参数、应用和引脚封装图

来源:意法半导体| 发布日期:2023-12-23 11:12

ST(意法半导体)的型号STM32L151CBU6属于32位MCU微控制器,结合了通用串行总线(USB)与高性能ARM®Cortex®-M3 32位RISC内核的连接能力,该内核工作在32MHz(33.3DMIPS)下,高速嵌入式存储器(高达128KB的闪存和高达16KB的RAM)以及连接到两条APB总线的各种增强型I/O和外围设备。

STM32L151CBU6提供一个12位ADC、2个DAC和2个超低功耗比较器、6个通用16位定时器和两个基本定时器,它们可以用作时基。此外,STM32L151CBU6包含标准和高级通信接口:最多两个I2C和SPI、三个USART和一个USB。STM32L151CBU6提供多达20个电容感测通道,可简单地为任何应用添加触摸感测功能。

它们还包括一个实时时钟和一组在待机模式下保持供电的备用寄存器。最后,集成LCD控制器(STM32L151x6/8/B系列设备除外)具有内置LCD电压发生器,可驱动多达8个多路复用LCD,对比度与电源电压无关。超低功率STM32L151CBU6设备在1.8至3.6 V电源(断电时降至1.65 V)和1.65至3.6V电源(无BOR选项)下运行。它可在-40至+85°C温度范围内使用,在低功耗状态下可扩展至105°C,一组全面的节能模式允许设计低功耗应用。

意法半导体STM32L151CBU6的中文参数

品牌:ST(意法半导体)

产品分类:32位MCU

系列:STM32L1

是否无铅:Yes

安装类型:表面贴装

封装/外壳:UFQFN48

工作温度:-40℃~+85℃

接口:I²C, IrDA, LINbus, SPI, UART/USART, USB

零件状态:Active

CPU内核:ARM Cortex-M3

核心尺寸:32-位

主频速度(Max):32MHz

I/O数:37

程序空间容量:128KB

程序空间类型:闪存

工作电压(范围):1.8V~3.6V

内存RAM容量:16x8KB

EEPROM容量:4x8KB

内核规格:32Bit

意法半导体STM32L151CBU6的功能特点

1、基于ARM Cortex-M3内核:搭载高性能的ARM Cortex-M3内核,提供了强大的处理能力和丰富的外设资源。

2、低功耗设计:采用低功耗技术,包括多种节能模式和功耗管理功能,可有效延长电池寿命。

3、低电压操作:支持广泛的供电电压范围,从1.8V到3.6V,适用于多种应用场景。

4、多种外设资源:具备丰富的外设资源,包括通用定时器、通用串行接口、模数转换器、DMA控制器等,可满足各种应用需求。

5、多种通信接口:支持多种常用的通信接口标准,如SPI、I2C、UART等,方便与其他外部设备进行数据交互。

6、丰富的存储器:具备大容量的闪存和RAM,可满足复杂应用程序的存储和运行需求。

7、安全性和可靠性:提供硬件加密和校验功能,以及多种故障检测和保护机制,保障系统的安全性和可靠性。

8、开发工具支持:配备完善的开发工具和软件库,如STM32Cube软件平台和MDK-ARM开发环境,方便开发者进行快速开发和调试。

意法半导体STM32L151CBU6的应用领域

STM32L151CBU6是一款低功耗32位MCU微控制器,其主要应用领域如下:

物联网(IoT)设备:STM32L151CBU6可以用于物联网设备,如智能家居、智能城市、智能工厂等。它的低功耗特性使其适合用于电池供电的传感器节点和无线通信模块。

医疗设备:该微控制器可以用于医疗设备,如便携式监护仪、健康追踪器和医疗传感器。低功耗和高计算性能使其适合用于需要长时间运行的便携式设备。

工业自动化:STM32L151CBU6也可以应用于工业自动化领域,如工厂自动化控制系统、工业监测设备和机器人控制。其丰富的外设和高性能使其能够满足各种工业应用的需求。

智能电表和能源管理系统:该微控制器可用于智能电表和能源管理系统,用于监测、控制和管理电力使用。其低功耗特性使其能够满足电表等长时间运行的需求。

消费电子产品:STM32L151CBU6也可用于消费电子产品,如可穿戴设备、移动设备和智能家居产品。

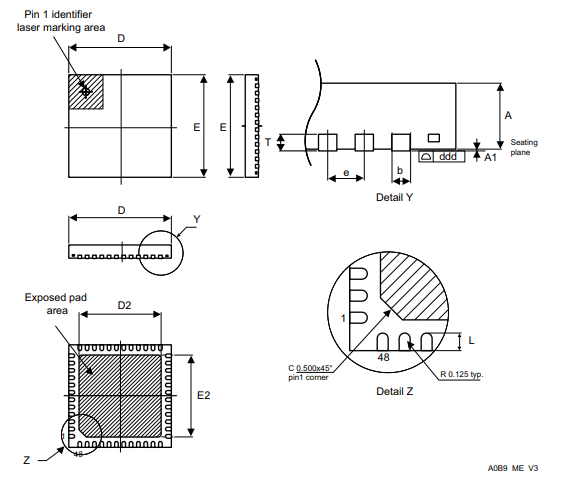

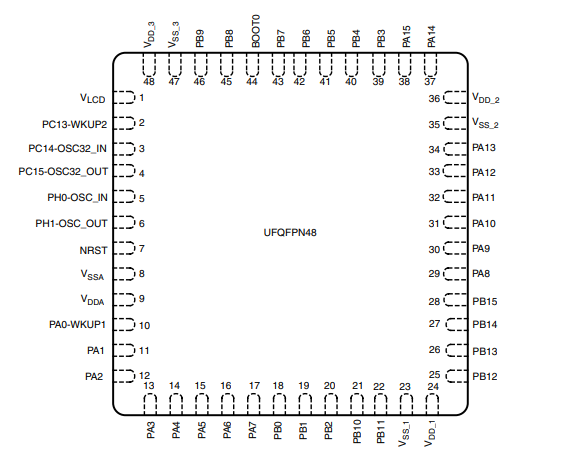

意法半导体STM32L151CBU6的引脚封装图

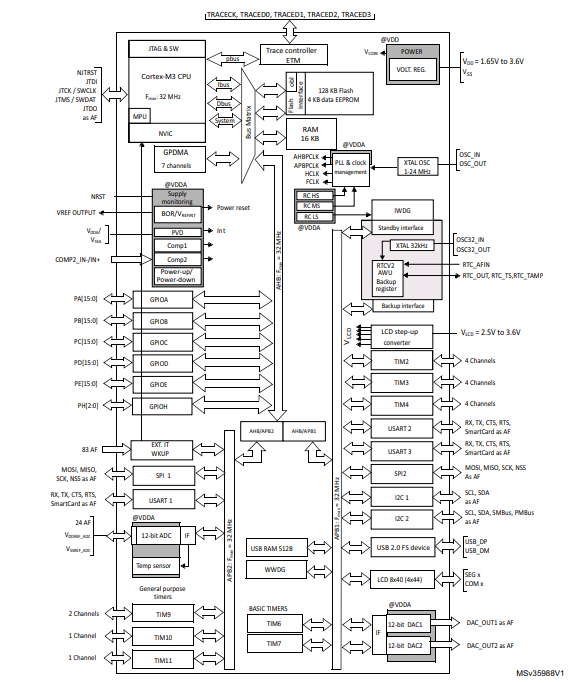

意法半导体STM32L151CBU6的功能方框图

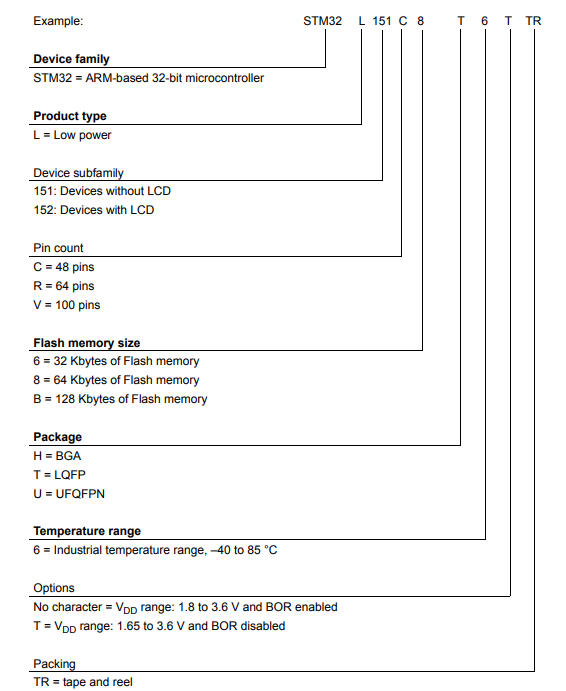

意法半导体STM32L151CBU6的型号解释图
