意法半导体STM32L072RZI6D单片机的工作原理、参数、应用和引脚封装图

ST(意法半导体)的型号STM32L072RZI6D属于32位MCU微控制器，结合了通用串行总线(USB 2.0无晶体)的连接能力，高速嵌入式存储器(高达192 KB的闪存程序存储器、6 KB的数据EEPROM和20 KB的RAM)以及广泛的增强型I/O和外围设备。STM32L072RZI6D提供高功率效率，可实现广泛的性能。这是通过大量选择内部和外部时钟源、内部电压自适应和几种低功耗模式实现的。

STM32L072RZI6D提供多种模拟功能，一个带硬件过采样的12位ADC、两个DAC、两个超低功耗比较器、多个定时器、一个低功耗定时器(LPTIM)、四个通用16位定时器和两个基本定时器、一台RTC和一个SysTick(可用作时基)。它们还具有两个看门狗，一个具有独立时钟和窗口功能的看门狗，以及一个基于总线时钟的窗口看门狗。此外，STM32L072RZI6D嵌入了标准和高级通信接口：最多三个I²C、两个SPI、一个I²S、四个USART、一个低功耗UART(LPUART)和一个无晶体USB。这些设备提供多达24个电容感测通道，只需为任何应用程序添加触摸感测功能。

STM32L072RZI6D还包括一个实时时钟和一组备用寄存器，它们在待机模式下保持通电。超低功率STM32L072RZI6D在1.8至3.6 V电源(断电时降至1.65 V)下运行，并带有BOR选项，在1.65至3.6 V的电源下运行，无BOR选项。它们可在-40至+125°C温度范围内使用。一组全面的节能模式允许设计低功耗应用。

意法半导体STM32L072RZI6D的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：64-UFBGA(5x5)

核心处理器：ARM Cortex-M0+

内核规格：32-位

速度：32MHz

连接能力：I2C，IrDA，SPI，UART/USART，USB

外设：欠压检测/复位，DMA，POR，PWM，WDT

I/O数：51

程序存储容量：192KB(192K x 8)

程序存储器类型：闪存

EEPROM容量：6K x 8

RAM大小：20K x 8

电压-供电(Vcc/Vdd)：1.65V ~ 3.6V

数据转换器：A/D 16x12b;D/A 2x12b

振荡器类型：内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

基本产品编号：STM32

HTSUS：8542.31.0001

产品应用：超低功耗MCU

意法半导体STM32L072RZI6D的功能特点

1、低功耗特性：采用了意法半导体创新的超低功耗技术，具有出色的功耗效率，广泛应用于电池供电或低功耗应用场景。

2、高性能：搭载了ARM Cortex-M0+内核，运行频率高达32 MHz，能够提供快速的计算能力和高效的数据处理能力。

3、存储和内存：具备128KB的Flash存储器和20KB的静态RAM，能够满足较大规模的应用程序和数据存储需求。

4、丰富的外设接口：包括通用定时器、通用串行接口、SPI接口、I2C接口、USART接口等，可以实现与外部设备的通信和控制。

5、多种通信接口：支持USB接口、I2C总线、SPI总线和UART串口等多种通信接口，方便与其他设备进行数据交换和通信。

6、多种功耗模式：支持多种低功耗模式，如停机模式、睡眠模式和待机模式等，可根据应用需求进行功耗管理，尽可能地延长电池寿命。

7、安全性和保护功能：具备硬件加密功能，支持数据和代码的加密，保护数据的安全性，也提供了多种保护机制。

意法半导体STM32L072RZI6D的应用领域

STM32L072RZI6D是一款低功耗微控制器，适用于多种应用领域，其主要应用领域如下：

物联网(IoT)：STM32L072RZI6D具有低功耗和丰富的外设功能，可用于各种物联网应用，如无线传感器网络、智能家居、工业自动化等。

传感器应用：STM32L072RZI6D支持多种常见的传感器接口，如I2C、SPI和USART等，适用于各种传感器相关的应用，如环境监测、智能健康设备等。

安全系统：STM32L072RZI6D内置了硬件加密和安全功能，可用于安全系统应用，如门禁系统、智能锁等。

医疗设备：由于低功耗和高性能，该微控制器适用于各种医疗设备，如便携式医疗设备、心率监测器等。

智能电表：STM32L072RZI6D具有丰富的I/O接口，适用于智能电表等能源管理应用。

工业控制：STM32L072RZI6D具有高精度模拟和数字接口，可用于工业控制系统，如PLC、工业自动化等。

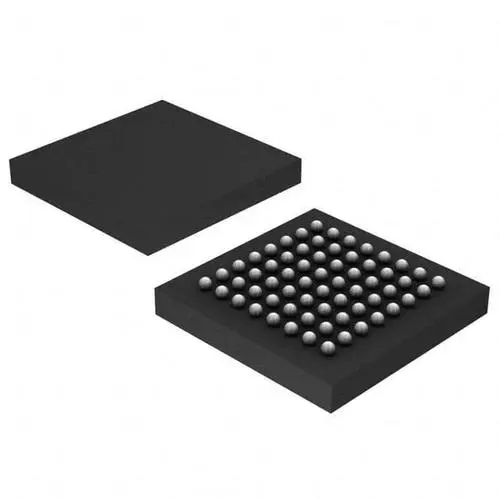

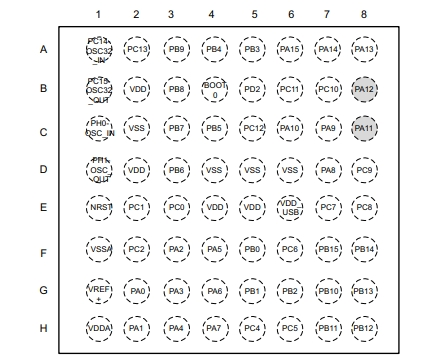

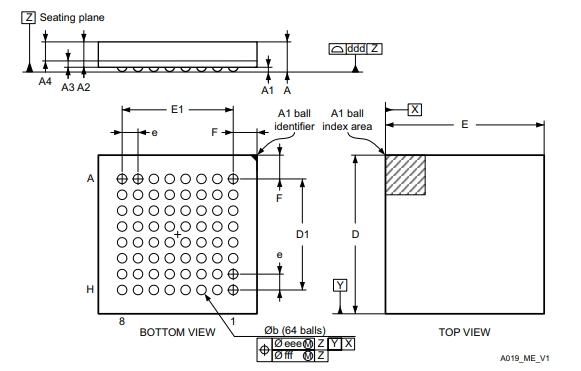

STM32L072RZI6D的引脚封装图

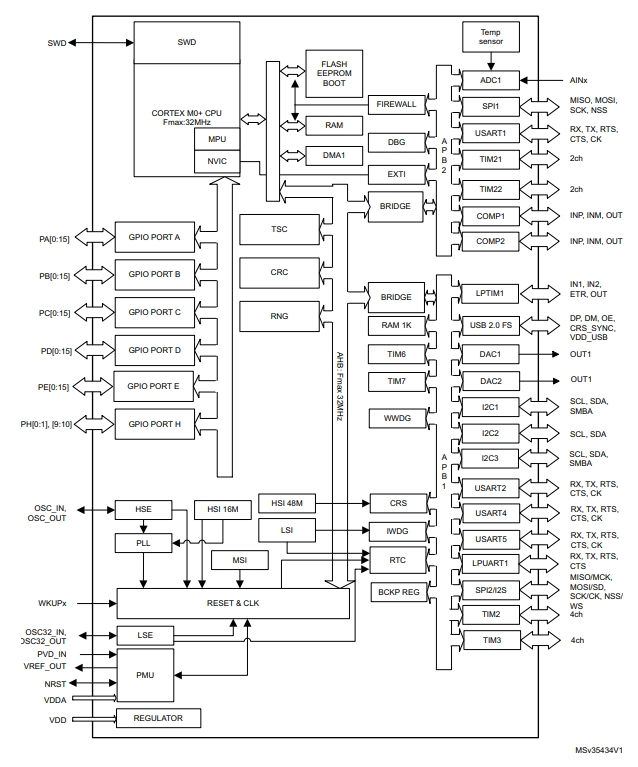

STM32L072RZI6D的功能方框图

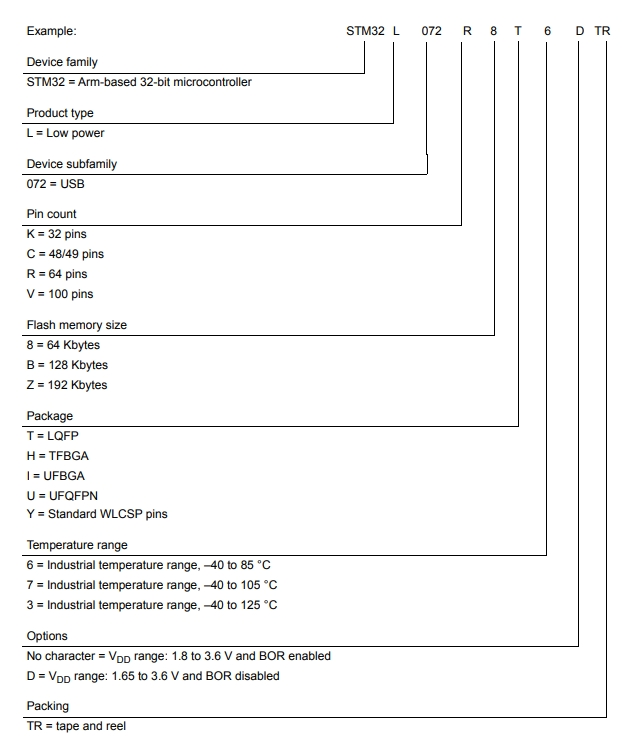

STM32L072RZI6D的型号解释图
