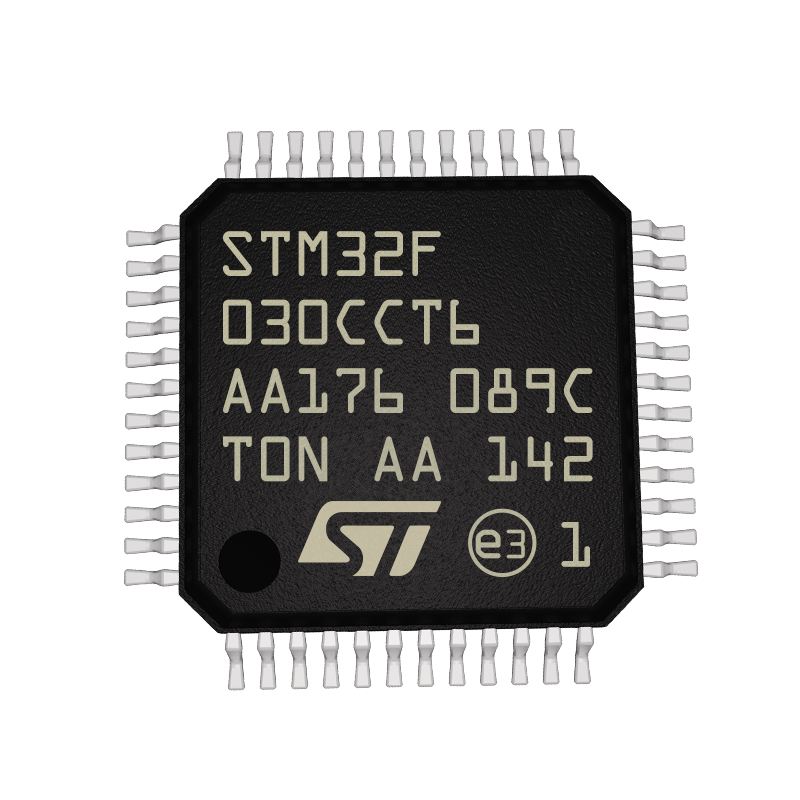

意法半导体STM32F030CCT6TR单片机的参数、优缺点、应用和引脚封装

ST(意法半导体)的型号STM32F030CCT6TR属于32位MCU微控制器，集成了高性能Arm®Cortex®-M0 32位RISC核心，在48MHz频率下工作，高速嵌入式存储器(高达256千字节的闪存和高达32千字节的SRAM)，以及广泛的增强外设和I/o。

STM32F030CCT6TR提供标准通信接口(最多两个i2c，最多两个spi和最多6个usart)，一个12位ADC, 7个通用16位计时器和一个高级控制PWM计时器STM32F030x4/x6/x8/xC微控制器工作在-40到+85°C的温度范围内，2.4到3.6V电源。一套全面的省电模式允许设计低功耗应用程序。

意法半导体STM32F030CCT6TR的功能特点

1、核心：Arm®32位Cortex®-M0 CPU，频率高达48MHz

2、记忆：

(1)16kbytes ~ 256kbytes的闪存

(2)4 ~ 32kbytes的SRAM与HW奇偶校验

(3)CRC计算单元

(4)数字和I/ o电源：VDD = 2.4 V到3.6 V

(5)模拟电源：VDDA = VDD至3.6 V

(6)开机/关机复位(POR/PDR)

(7)低功耗模式:休眠、停止、待机

3、时钟管理

(1)4至32兆赫的晶体振荡器

(2)校准的RTC 32khz振荡器

(3)内部8 MHz RC与x6锁相环选项

(4)内部40khz RC振荡器

(5)最多55个快速I/ o

所有可映射到外部中断向量

高达55个I/ o, 5V容错能力

(6)5通道DMA控制器

(7)一个12位，1.0µs ADC(最多16通道)

转换范围：0 ~ 3.6 V

独立模拟电源：2.4 V至3.6 V

(8)日历RTC与报警和定期唤醒从停止/备用

(9)11个定时器

4、一个16位高级控制定时器，六通道PWM输出，最多7个16位定时器，最多4个IC/OC、OCN，用于红外控制。

意法半导体STM32F030CCT6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

电压-供电(Vcc/Vdd)：2.4V ~ 3.6V

数据转换器：A/D 12x12b

封装：48-LQFP(7x7)

振荡器类型：内部

包装：圆盘

工作温度：-40°C ~ 85°C(TA)

商品标签：通用类MCU

安装类型：表面贴装型

核心处理器：ARM Cortex-M0

基本产品编号：STM32

内核规格：32-位

程序存储容量：256KB(256K x 8)

速度：48MHz

程序存储器类型：闪存

连接能力：I2C，SPI，UART/USART

EEPROM容量：-

外设：DMA，POR，PWM，WDT

RAM大小：32K x 8

I/O数：39

意法半导体STM32F030CCT6TR的应用领域

STM32F030CCT6TR是一款32位微控制器，具有高性能和低功耗的特点，其主要应用领域如下：

工业控制：STM32F031C6T7可用于工业自动化、过程控制、电机控制、机器人等领域。它具备高速计算和精准控制的能力，可以实现复杂的控制算法和实时反馈。

消费电子：STM32F031C6T7可广泛应用于消费电子产品，如智能家居设备、智能电视、音频设备、数字相机、游戏机等。它具备良好的图形处理和数据处理能力，能够支持多媒体应用和高性能算法。

通信：STM32F031C6T7可应用于各种通信设备，包括无线通信模块、网络设备、电话设备等。它支持多种通信协议和接口，如UART、SPI、I2C、USB等，能够实现稳定的数据传输和通信功能。

医疗设备：STM32F031C6T7可用于各种医疗设备，如医学图像处理、生命体征监测、医疗仪器等。它具备高精度和低功耗的特点，能够实现可靠的数据采集和实时处理。

安防监控：STM32F031C6T7适用于安防监控系统、视频监控设备、入侵报警系统等。它具备高性能的图像处理和压缩编码能力，能够实现高清视频的实时传输和存储。

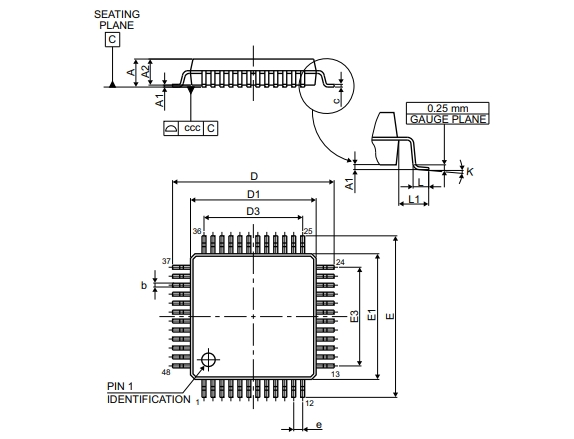

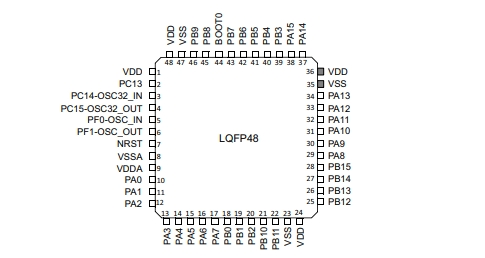

意法半导体STM32F030CCT6TR的引脚封装图

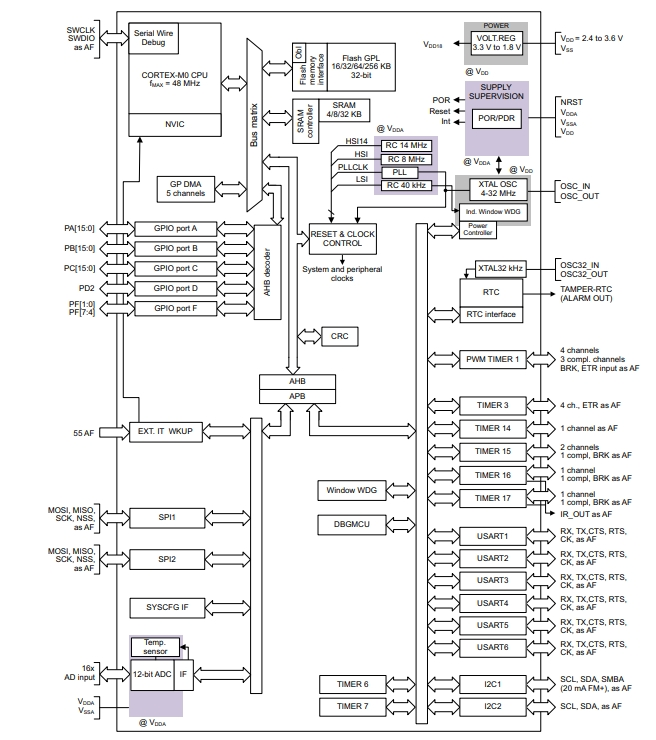

意法半导体STM32F030CCT6TR的功能方框图

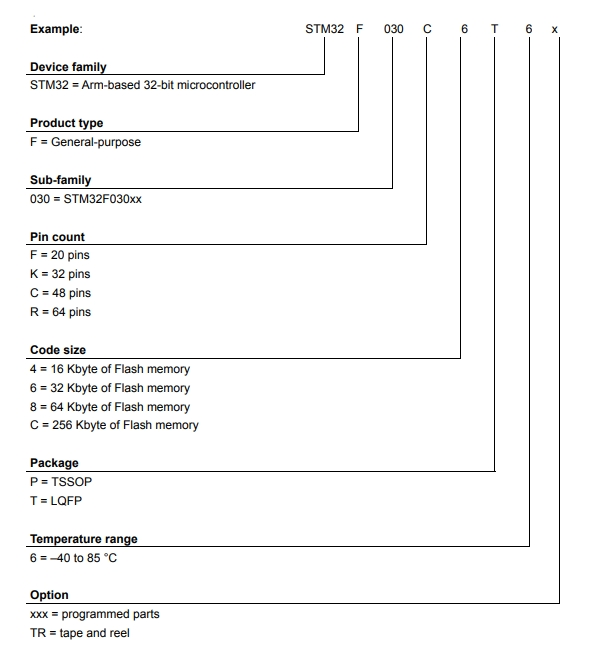

意法半导体STM32F030CCT6TR的型号解释图
