参数+工作原理+应用领域，一文读懂南京微盟ME3116 DC/DC降压型稳压器
ME3116 是一款内部集成了 MOSFET 的异步整流降压型 稳压器。它在很宽的输入电压范围内（4.75V-40V）能够提供 高达 1A 的负载能力。 ME3116 系统采用 PWM 控制模式，具有很好的瞬态响应 和逐周期限流功能。同时，在轻载条件下系统自动切换到 PFM 模式，保证较高的轻载效率。 ME3116 内置功率管具有较低的 RDSON (典型值为 0.9Ω)，典型情况下效率高达 90% 。它内置了软启动和环路 补偿，以及 550K 固定工作频率，保证了产品性能的同时也大 幅度降低了产品应用所需的外围器件。 ME3116 还具有过热关断、输入欠压保护、BS 欠压保护 和短路保护。
应用信息
ME3116在正常工作状态下有相应的功能电路对芯片进行保护。温度保护模块会对结温实时监测，在温度接近极 限值的情况下会关闭芯片防止损坏。输入欠压锁定功能可以有效防止在低于正常工作电压情况下开启芯片。功率管的 栅极驱动欠压锁定保证驱动MOSFET栅极电压足够高。同时，ME3116也具有较低的关断电流，典型情况下近似为 0.7uA。
特点
反馈端基准电压 0.8V
输入电压范围 4.75V to 40V
输出电流高达 1A
工作频率 550KHZ
最大效率 90%
PWM和PFM模式自动切换
较低的关断消耗 IQ =0.7 μA （典型）
短路保护
内置软启动
内置补偿
应用场合
● 电池供电设备
● 工业级分立式电源
● 便携媒体设备
● 便携手持设备
封装形式
● 6-pin SOT23-6
典型应用图
产品型号说明

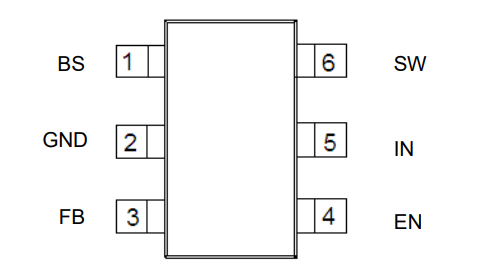

产品脚位图

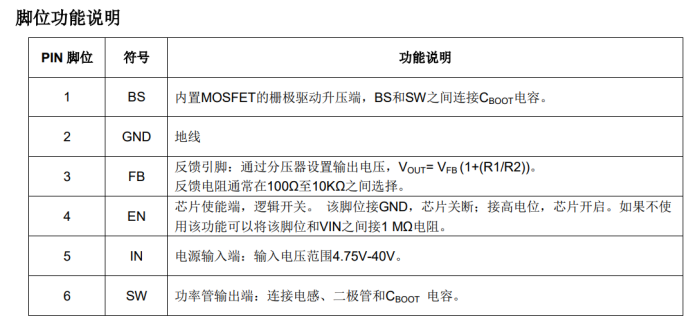

脚位功能说明

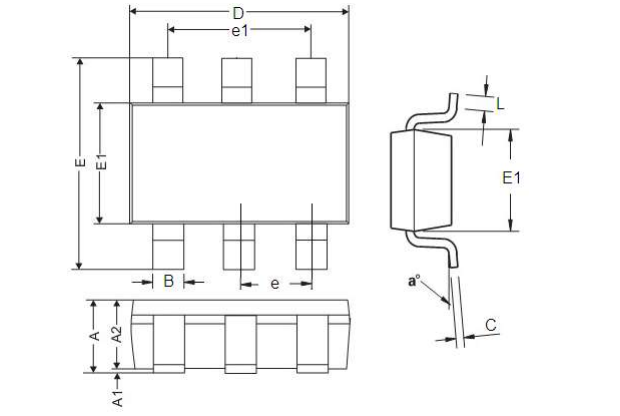

封装
功能框图
