采用德州仪器TPS6108x系列的多功能升压转换器电路图
有两种类型的高度集成升压转换器：TPS61081 和 TPS61080。两者都需要 2.5V 的低输入电压，输出可调至 27V。

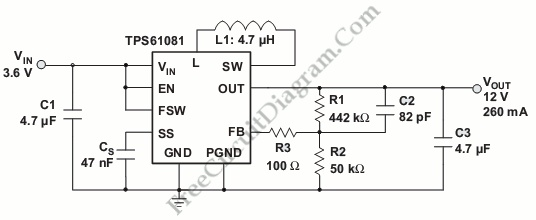

TPS61080 集成电源开关的电流限制额定值为 0.5A，TPS61081 为 1.3A。这是电路图：
它对于工业应用非常有用，例如来自 3.3V 或 5V 总线的 12V 或 24V 工业电源轨。它还可用于提升大多数便携式应用中使用的 3.6V 锂离子电池电压。
除此之外，它还可用于需要更高电压的应用，例如 OLED显示器、为薄膜晶体管(TFT) LCD、相机手电筒或 WLED背光供电。
对于轻负载效率，我们可以为较小的外部元件配置约 600kHz 和 1.2 MHz 的开关频率。
3 × 3mm QFN 封装可实现极小型升压转换器，适用于各种应用，因为它具有快速 PWM 开关和内部电源开关以及集成反馈补偿
