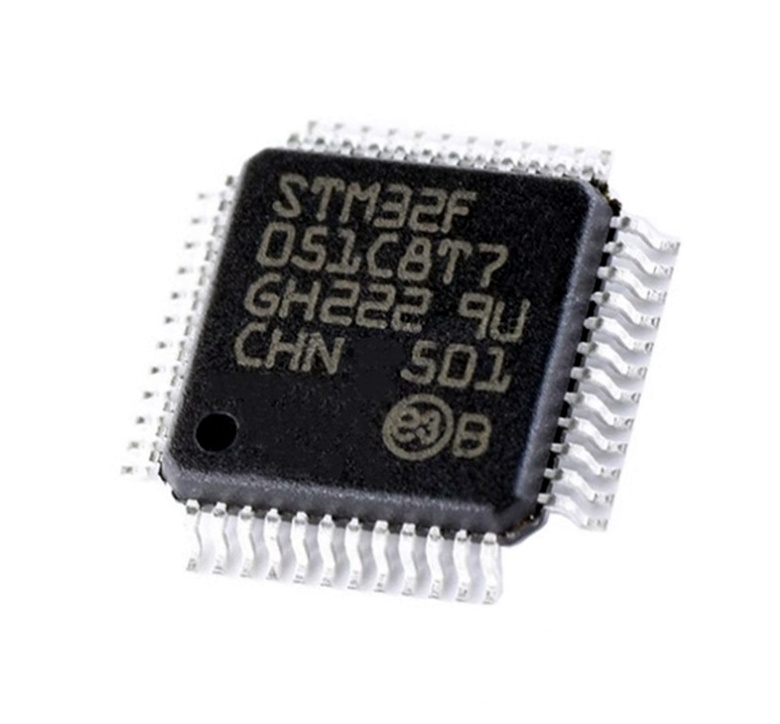

ST(意法半导体)的型号STM32F051C8T7属于32位MCU微控制器,集成了高性能的ARM®Cortex®-M0 32位RISC核心,工作频率高达48MHz,高速嵌入式存储器(高达64千字节的闪存和8千字节的SRAM),以及广泛的增强外设和I/o。
意法半导体STM32F051C8T7提供标准通信接口(最多两个I²C,最多两个spi,一个I²S,一个HDMI CEC和最多两个usart),一个12位ADC,一个12位DAC, 6个16位计时器,一个32位计时器和一个高级控制PWM计时器。
意法半导体STM32F051C8T7工作在-40到+85°C和-40到+105°C的温度范围内,从2.0到3.6V电源。一套全面的省电模式允许设计低功耗应用程序。
STM32F051C8T7的中文参数
品牌:ST(意法半导体)
产品分类:32位MCU
程序存储器类型:闪存
EEPROM容量:-
封装:48-LQFP(7x7)
RAM大小:8K x 8
包装:托盘
电压-供电(Vcc/Vdd):2V ~ 3.6V
商品标签:通用类MCU
数据转换器:A/D 13x12b; D/A 1x12b
核心处理器:ARM Cortex-M0
振荡器类型:内部
内核规格:32-位
工作温度:-40°C ~ 105°C(TA)
速度:48MHz
安装类型:表面贴装型
连接能力:HDMI-CEC,I²C,IrDA,LINbus,SPI,UART/USART
基本产品编号:STM32
外设:DMA,I2S,POR,PWM,WDT
程序存储容量:64KB(64K x 8)
I/O数:39
STM32F051C8T7的功能特点
1、ARM Cortex-M0内核:STM32F051C8T7采用了高性能的ARM Cortex-M0内核,具有低功耗和高性能的特点,适用于各种嵌入式应用。
2、32位处理器:STM32F051C8T7是一款32位的微控制器,与传统的8位或16位微控制器相比,具有更高的处理能力和更广泛的应用领域。
3、48MHz时钟频率:STM32F051C8T7的时钟频率可以达到48MHz,可提供快速而高效的数据处理能力。
4、64KB闪存和8KB SRAM:STM32F051C8T7具有64KB的闪存和8KB的SRAM,提供了足够的存储容量,用于存储程序代码和数据。
5、12位ADC:STM32F051C8T7集成了一个12位的模数转换器(ADC),可实现精确的模拟信号采集和转换。
6、多种接口:STM32F051C8T7支持多种通信接口,包括SPI、I2C、USART和USB接口,可满足不同外部设备和通信协议的需求。
7、多个定时器:STM32F051C8T7具有多个定时器,包括通用定时器、高级定时器和看门狗定时器等,用于实现精确的计时和定时任务。
8、多个GPIO:STM32F051C8T7拥有多个通用输入输出引脚(GPIO),可以连接外部设备和传感器,并与其他设备进行数据交换。
9、低功耗模式:STM32F051C8T7支持多种低功耗模式,包括待机模式和休眠模式,可使系统在不需要处理任务时降低功耗。
10、丰富的开发工具和资源:意法半导体提供了丰富的开发工具和资源,包括STM32Cube软件开发平台、示例代码、参考设计和技术支持,可帮助开发人员快速开发和调试应用。
STM32F051C8T7的应用领域
STM32F051C8T7是一款高性能、低功耗的32位MCU微控制器,其主要应用领域如下:
1、工业自动化:STM32F051C8T7可用于工业自动化领域,如智能仪表、机器人控制、PLC控制等。它提供了丰富的通信接口(如UART、SPI、I2C)和模数转换功能,具有强大的数据处理能力。
2、智能家居:在智能家居领域,STM32F051C8T7可以用于控制和管理各种家电设备,如照明控制、温度监测、门窗安全等。其低功耗特性使其非常适合离网运行,同时它的丰富外设可以实现各种连接和控制功能。
3、医疗设备:STM32F051C8T7可用于医疗设备,如心电图仪、血压计、血糖仪等。它具有高性能的处理器,可以处理和分析复杂的医疗数据,并与其他设备进行通信。
4、智能交通:在智能交通领域,STM32F051C8T7可用于信号灯控制、车载信息显示、停车场管理等应用。5. 消费电子:STM32F051C8T7可以应用于各类消费电子产品,如智能手机、平板电脑、智能手表等。它的高性能和低功耗可以提升设备的运行效率和续航时间。
5、安防监控:STM32F051C8T7可用于安防监控系统,如摄像头控制、门禁系统、入侵报警等。它的丰富通信接口和外设可实现数据传输和设备控制功能。

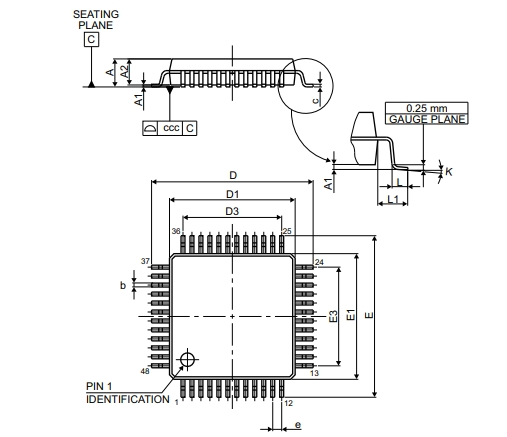

STM32F051C8T7的引脚封装图

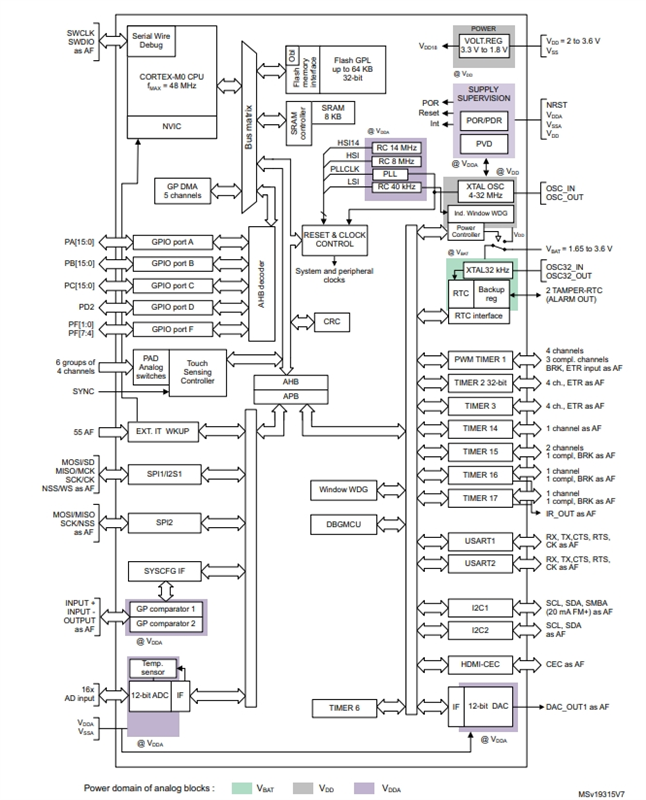

STM32F051C8T7的原理图

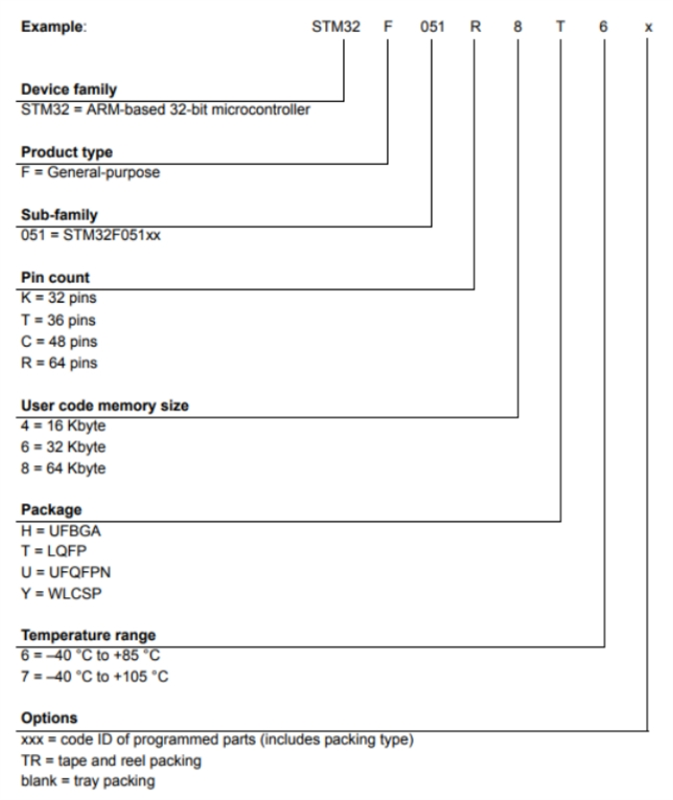

STM32F051C8T7的型号解释图
