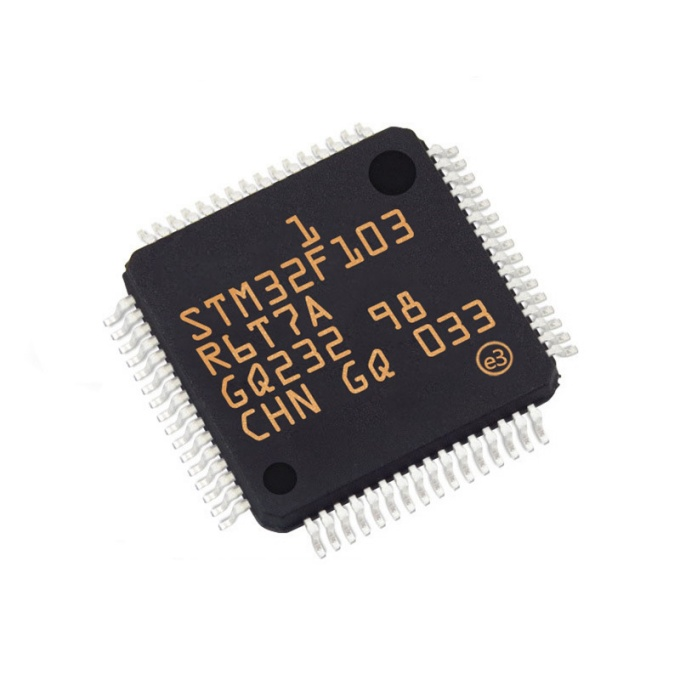

一文看懂意法半导体STM32F103R6T7A单片机的优缺点、应用、参数和引脚图

ST(意法半导体)的型号STM32F103R6T7A属于32位MCU微控制器，集成了高性能ARM®Cortex™-M3 32位RISC核心，工作在72MHz频率下，高速嵌入式存储器(高达32千字节的闪存和高达6千字节的SRAM)，以及广泛的增强I/ o和连接到两个APB总线的外设。

STM32F103R6T7A提供两个12位adc，三个通用16位定时器和一个PWM定时器，以及标准和高级通信接口：最多两个i²c和spi，三个usart，一个USB和一个CAN。

STM32F103R6T7A低密度性能线系列工作在2.0至3.6 V电源。它可在-40到+85°C的温度范围和-40到+105°C的扩展温度范围。一套全面的省电模式允许设计低功耗应用程序。

STM32F103R6T7A的功能特点

1、高性能：STM32F103R6T7A采用了ARM Cortex-M3内核，主频最高可达72MHz，具备高性能的处理能力，可以满足复杂应用的需求。

2、丰富的外设：STM32F103R6T7A集成了各种丰富的外设模块，包括多个通用定时器、高级定时器、多通道10位ADC以及多个串行通信接口(如USART、SPI、I²C等)，这些外设模块可以提供多种接口和功能，方便开发者在应用中实现各种功能需求。

3、低功耗设计：STM32F103R6T7A采用了低功耗设计，包括多种低功耗模式和休眠模式，可以在需要时降低功耗，从而延长电池寿命，适用于要求低功耗的应用领域。

4、大容量闪存与RAM：STM32F103R6T7A内置了256KB的闪存和32KB的RAM，可以存储大量的代码和数据，提供足够的空间进行应用开发。

5、强大的调试和测试功能：STM32F103R6T7A支持多种调试和测试功能，如SWD(Serial Wire Debug)接口、JTAG接口、硬件断点和数据监视等，开发者可以方便地进行调试和测试工作，提高开发效率。

STM32F103R6T7A的应用领域

STM32F103R6T7A是一款32位ARM Cortex-M3内核的微控制器，其主要应用领域如下：

1、工业自动化：STM32F103R6T7A可以用于控制各种工业机械和设备，如PLC(可编程逻辑控制器)、电机控制和传感器接口等。它具有高性能和低功耗的特点，可以满足工业环境的要求。

2、智能家居：STM32F103R6T7A可以作为智能家居系统的控制器，用于控制和管理各种家电设备、照明系统、安全监控和能源管理等。它支持多种通信接口，如UART、SPI和I2C，可以与各种传感器和外围设备进行通信。

3、消费电子：由于STM32F103R6T7A具有丰富的外设和高性能特点，它也被广泛应用于消费电子产品，如智能手机、平板电脑、音频设备和游戏控制器等。它能够处理复杂的图形和音频数据，并支持多种通信接口和显示设备。

4、医疗设备：STM32F103R6T7A可以在医疗设备中用作控制器，如医疗监测设备、手术器械和医疗诊断系统等。它具有高精度和可靠性，可以处理复杂的数据和算法，同时支持多种通信接口和传感器接口。

5、工业测量和控制：STM32F103R6T7A可以用于各种工业测量和控制领域，如温度测量、压力控制和流量计等。它具有高精度和多通道的特点，可以实时处理和反馈数据，并支持模拟和数字信号的转换。

STM32F103R6T7A的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

程序存储容量：32KB(32K x 8)

程序存储器类型：闪存

封装：64-LQFP(10x10)

RAM大小：10K x 8

包装：托盘

电压-供电(Vcc/Vdd)：2V ~ 3.6V

商品标签：通用类MCU

数据转换器：A/D 16x12b

核心处理器：ARM Cortex-M3

振荡器类型：内部

内核规格：32-位

工作温度：-40°C ~ 105°C(TA)

速度：72MHz

安装类型：表面贴装型

连接能力：CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB

基本产品编号：STM32F103

外设：DMA，电机控制 PWM，PDR，POR，PVD，PWM，温度传感器，WDT

I/O数：51

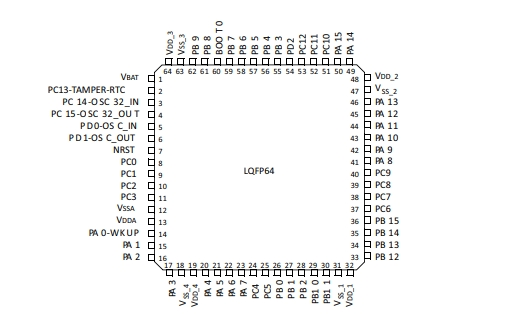

STM32F103R6T7A的引脚图

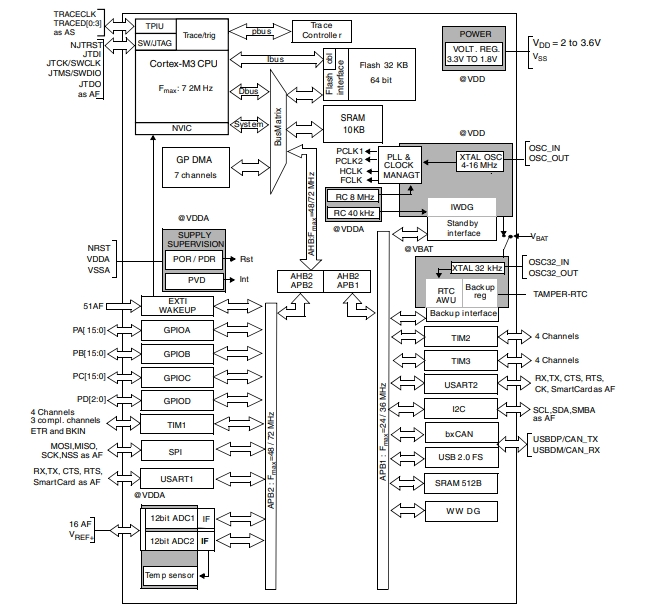

STM32F103R6T7A的原理图

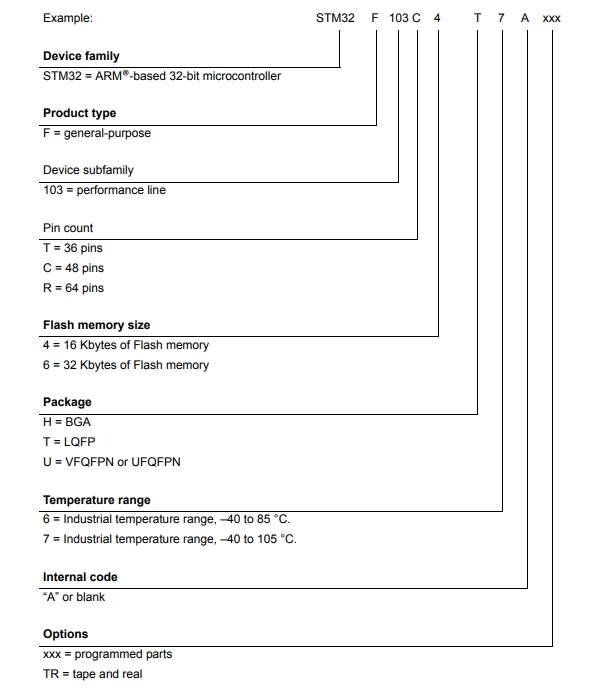

STM32F103R6T7A7的型号解释图
