一文读懂英飞凌TLE9842QX单片机的工作原理、参数、应用领域及引脚封装图

Infineon(英飞凌)生产的型号TLE9842QX属于MCU微控制器，也是汽车LIN收发器和电源开关，集成了Arm®Cortex®-M0内核、继电器驱动器、高边开关、LIN收发器和电源系统，使设备能够在车辆电池级别运行。TLE984x系列具有36kb到64kB的闪存容量，为客户提供可伸缩性，同时具有引脚兼容器件。

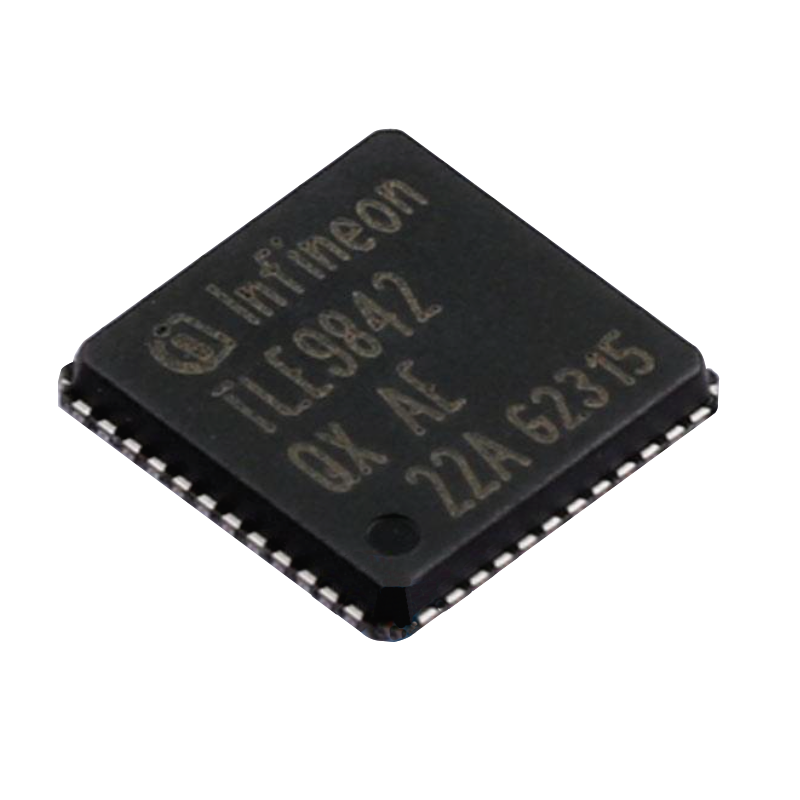

TLE9842QX是专门为应用于各种LIN从属器件而设计的，其中使用小包装和最部元件是必不可少的。TLE9842QX采用无引脚VQFN-48封装，可节省电路板空间。

TLE9842QX的功能特点

1、Arm® Cortex®-M0MCU；

2、系统时钟高达25MHz；

3、36kB闪存，包括4K EEPROM仿真；

4、2KB RAM；

5、1个高边和2个低边开关，具有PWM功能；

6、5V电源输出；

7、集成LIN收发器，与LIN标准2.2和SAE J2602兼容 - 支持通过LIN进行快速编程；

8、具有7个通道的8位ADC，可进行电压和温度监控；

9、具有13个通道的10位ADC(6个模拟输入，5个HV监控输入和电池感测)；

10、片内振荡器和PLL；

11、PWM信号发生器和16位定时器。

TLE9842QX的应用领域

TLE9842QX主要适用于汽车和工业领域的电机驱动控制应用，具体的应用领域包括但不限于：

1、汽车电动助力转向系统：TLE9842QX可用于电动助力转向系统中的电机驱动控制，实现精准的转向力反馈和控制。

2、汽车电动泵控制：在汽车的发动机冷却、汽油泵以及制动系统中，TLE9842QX可用于驱动电机来实现精确的泵控制。

3、汽车电动窗控制：TLE9842QX也可应用于汽车的电动窗控制系统，实现窗户的自动升降功能。

4、工业自动化设备：在工业领域，TLE9842QX可用于各种电机驱动控制应用，例如传送带、泵和风扇等自动化设备的控制。

三、TLE9842QX的中文参数

品牌：Infineon(英飞凌)

接口：LIN，SSI，UART

I/O 数：10

封装：PG-VQFN-48

电压 - 供电：3V ~ 28V

包装：圆盘

工作温度：-40°C ~ 150°C(TJ)

核心处理器：ARM® Cortex®-M0

安装类型：表面贴装型

程序存储器类型：FLASH(36kB)

封装/外壳：48-VFQFN 裸露焊盘

控制器系列：-

供应商器件封装：PG-VQFN-48-31

RAM 大小：2K x 8

TLE9842QX的引脚图

TLE9842QX的原理图

TLE9842QX的封装图
