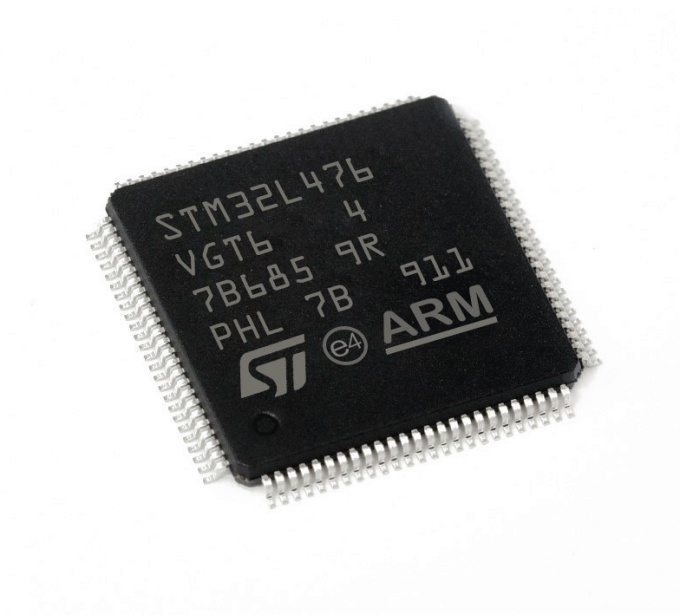

意法半导体STM32L476VGT6单片机的工作原理、应用、参数、引脚和原理图
在现代科技领域中，意法半导体STM32L476VGT6单片机作为一种先进的嵌入式系统解决方案，引起了广泛的关注。本文将详细介绍STM32L476VGT6单片机的特点、应用场景以及其在物联网和工业自动化领域中的重要作用。
STM32L476VGT6单片机具有出色的性能和高度集成的特点。它采用ARM Cortex-M4内核，运行频率高达80MHz，配备了大容量的闪存和SRAM，以及丰富的外设接口，如UART、SPI、I²C等。这些特性使得STM32L476VGT6单片机成为开发各种嵌入式系统的理想选择。
STM32L476VGT6单片机在物联网应用中具有重要意义。物联网的快速发展给各行各业带来了巨大的机遇和挑战，而STM32L476VGT6单片机恰好满足了物联网设备对低功耗、高安全性和可靠性的要求。它支持多种无线通信标准，如Wi-Fi、蓝牙和LoRaWAN，可以实现设备之间的互联互通，并通过丰富的传感器接口实现对环境数据的采集和处理。
STM32L476VGT6的应用
智能家居：智能照明系统、温度监测和控制和安全警报系统
智能穿戴设备：可穿戴设备或健康监测设备，例如腕表、运动手环、心率检测仪
IoT设备：家居自动化、智能城市、智能工业
汽车电子系统：车载电子控制系统，汽车娱乐系统、导航系统和车辆健康监控系统
能源管理：智能家电、太阳能电池板和充电控制器
行业自动化：工业控制、机器人控制和制造业的自动化应用，例如自动化停车场和各种机器设备
STM32L476VGT6的参数
品牌：ST(意法半导体)
分类：32位微控制器MCU
系列：STM32L4
是否无铅：无铅 / 符合限制有害物质指令(RoHS)规范要求
安装类型：SMT
封装/外壳：LQFP-100
工作温度：-40~+85℃
接口：CANbus, EBI/EMI, I²C, IrDA, LINbus, MMC/SD, QSPI, SAI, SPI, SWPMI, UART/USART, USB OTG
零件状态：Active
CPU内核：ARM® Cortex®-M4
主频速度(Max)：80MHz
I/O口总数：82
程序空间容量：1MB
程序空间类型：FLASH
工作电压(范围)：1.71~3.6V
内存RAM容量：128x8KB
内核规格：32Bit
供电电压：1.71~3.6V

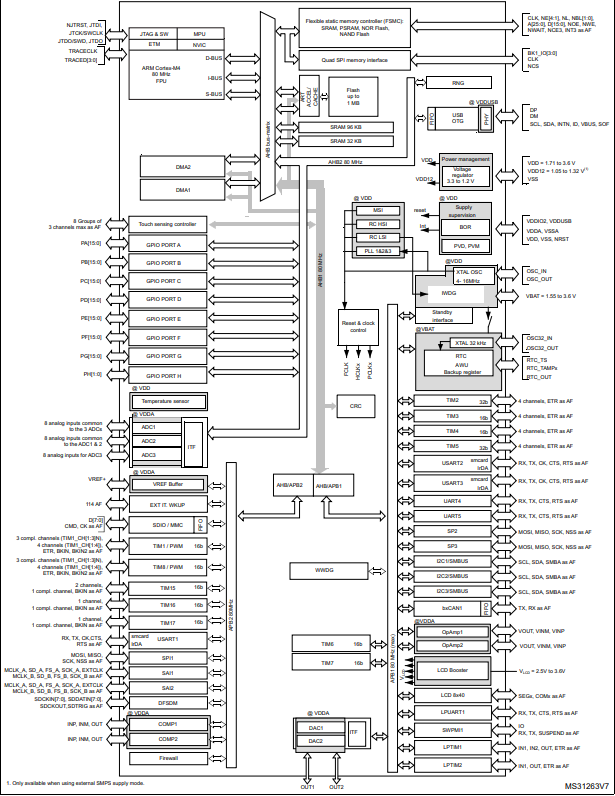

STM32L476VGT6的功能框图

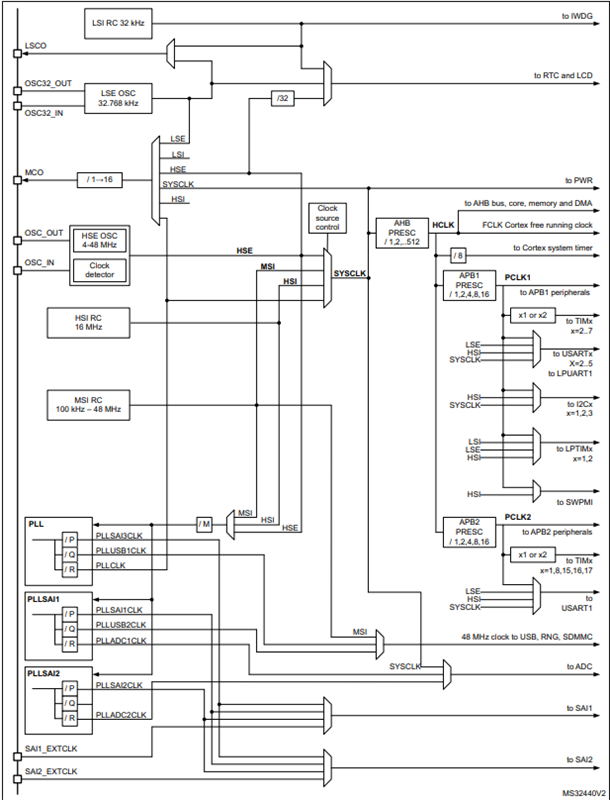

STM32L476VGT6的时钟树图

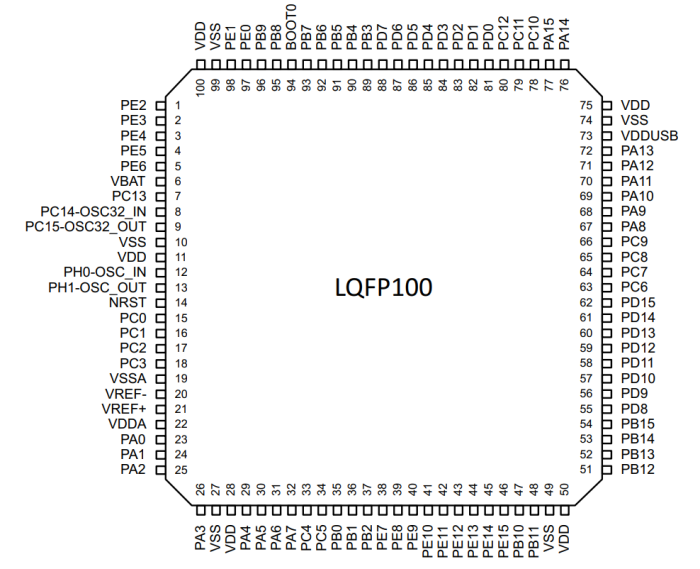

STM32L476VGT6的引脚图
