意法半导体STM32F401CEU6TR微控制器的工作原理、应用、参数以及封装引脚图

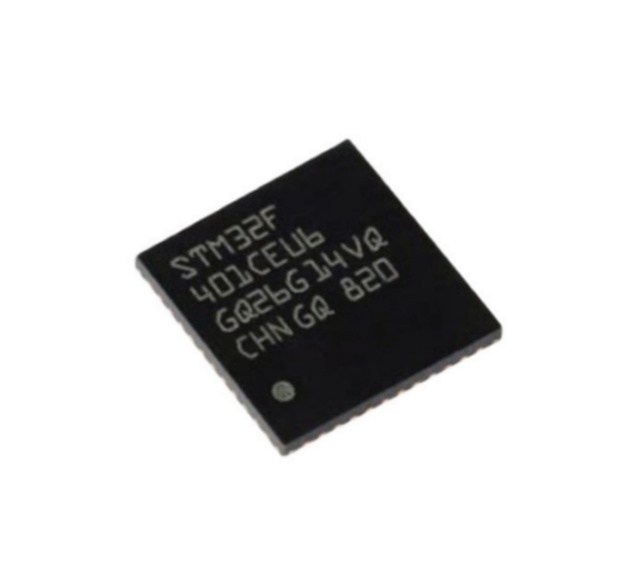

ST(意法半导体)的型号STM32F401CEU6TR属于32位MCU微控制器，基于高性能ARM®Cortex®-M4 32位RISC内核，工作频率高达84MHz。其Cortex®-M4内核具有浮点单元(FPU)单精度，支持所有ARM单精度数据处理指令和数据类型。它还实现了一整套DSP指令和增强应用程序安全性的内存保护单元(MPU)。

STM32F401CEU6TR包含高速嵌入式存储器(512KB闪存，96KB SRAM)，以及连接到两条APB总线、两条AHB总线和32位多AHB总线矩阵的大量增强型I/O和外围设备。

STM32F401CEU6TR提供一个12位ADC、一个低功耗RTC、六个通用16位定时器，包括一个用于电机控制的PWM定时器和两个通用32位定时器。它们还具有标准和高级通信接口。

STM32F401CEU6TR的功能特点

1、高性能处理器：STM32F401CEU6TR采用ARM Cortex-M4内核，最高主频达到84MHz，具有高性能运算能力和高处理效率。它支持浮点运算单元(FPU)，能够处理复杂的算法和数据运算。

2、丰富的存储空间：STM32F401CEU6TR内部集成了512KB的闪存和96KB的SRAM，可以存储大量的程序代码和数据。此外，它还支持外部扩展的存储器，如SD卡、EEPROM等。

3、多种通信接口：STM32F401CEU6TR具有多种通信接口，包括SPI、I2C、USART、CAN和USB等。这些接口使其能够与其他外设和设备进行数据交换和通信，广泛应用于物联网、工业控制和通信等领域。

4、丰富的外设：STM32F401CEU6TR内部集成了多种外设，如定时器、PWM输出、ADC/DAC转换器、GPIO引脚等，可以满足各种应用需求。同时，它还支持多种模拟和数字信号处理功能，如模拟滤波、电流检测等。

5、低功耗设计：STM32F401CEU6TR采用低功耗设计，具有多种低功耗模式，可有效节省能源。它还具有事件触发器和休眠模式等功能，可以在不需要运行时降低功耗，延长电池寿命。

6、强大的开发生态系统：意法半导体提供了丰富的开发工具和软件库，如STM32CubeMX和STM32Cube软件包，可快速开发和调试应用程序。

STM32F401CEU6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

程序存储容量 512KB(512K x 8)

品牌：ST(意法半导体)

程序存储器类型 闪存

封装：48-UFQFPN(7x7)

RAM大小：96K x 8

商品标签：通用类MCU

电压-供电(Vcc/Vdd)：1.7V ~ 3.6V

核心处理器：ARM Cortex-M4

数据转换器：A/D 10x12b

内核规格：32-位

振荡器类型：内部

速度：84MHz

工作温度：-40°C ~ 85°C(TA)

连接能力：I2C，IrDA，LINbus，SDIO，SPI，UART/USART，USB OTG

安装类型：表面贴装型

外设：欠压检测/复位，DMA，I2S，POR，PWM，WDT

基本产品编号：STM32F401

I/O数：36

STM32F401CEU6TR的应用领域

STM32F401CEU6TR是一款32位的ARM Cortex-M4内核微控制器，其主要应用领域如下：

1、工业自动化：STM32F401CEU6TR具有较高的计算性能和丰富的外设，适用于各种工业自动化应用，如PLC(可编程逻辑控制器)、工业通信、厂商自动化等。

2、消费电子：STM32F401CEU6TR具备低功耗和高性能的特点，适用于消费电子产品，如智能家居、智能电视、音频设备、嵌入式系统等。

3、通信和网络设备：STM32F401CEU6TR集成了多个外设，包括以太网、CAN总线、USB、UART等，并支持多种通信协议，如TCP/IP、Modbus等，适用于通信和网络设备的开发，如路由器、交换机、网关、传感器节点等。

4、医疗设备：STM32F401CEU6TR的高性能、低功耗和丰富的外设功能，适用于医疗设备的开发，如医疗监护仪、诊断设备、手持设备等。

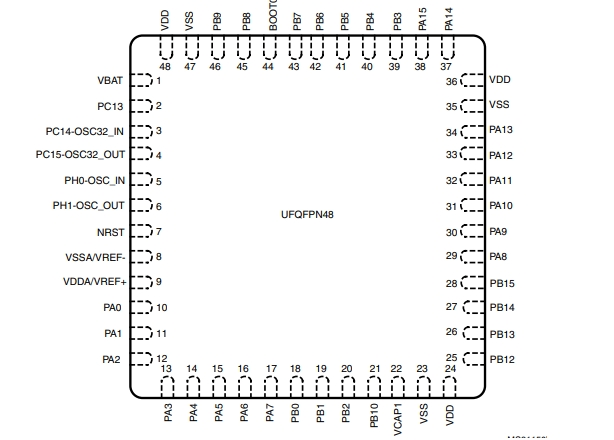

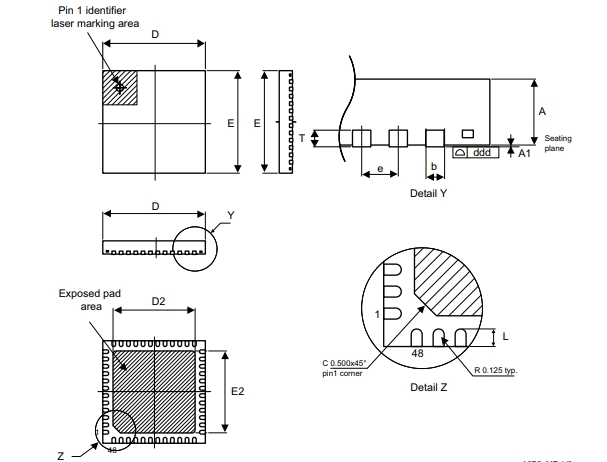

STM32F401CEU6TR的引脚封装图

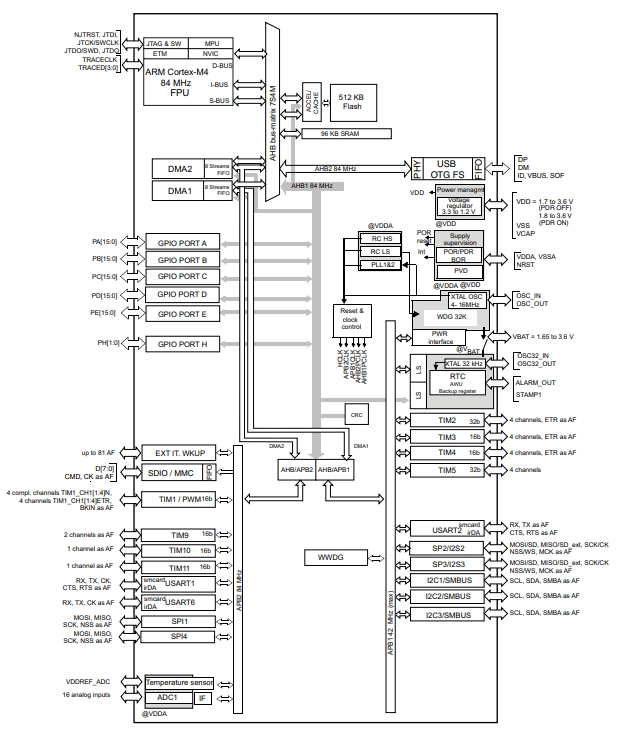

STM32F401CEU6TR的原理图

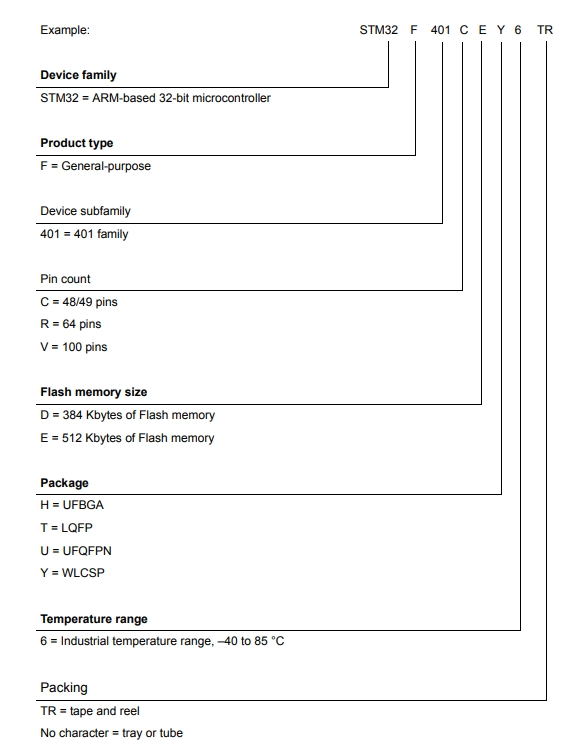

STM32F401CEU6TR的型号解释图
