德州仪器SN75C1168PWR高速差分收发器的工作原理
今天我们将为大家介绍一款备受关注的接口芯片——德州仪器SN75C1168PWR。这款芯片在通信领域扮演着重要的角色，它不仅具备高性能和稳定性，还能提供全面的接口支持。让我们一起深入了解这一令人期待的技术吧！

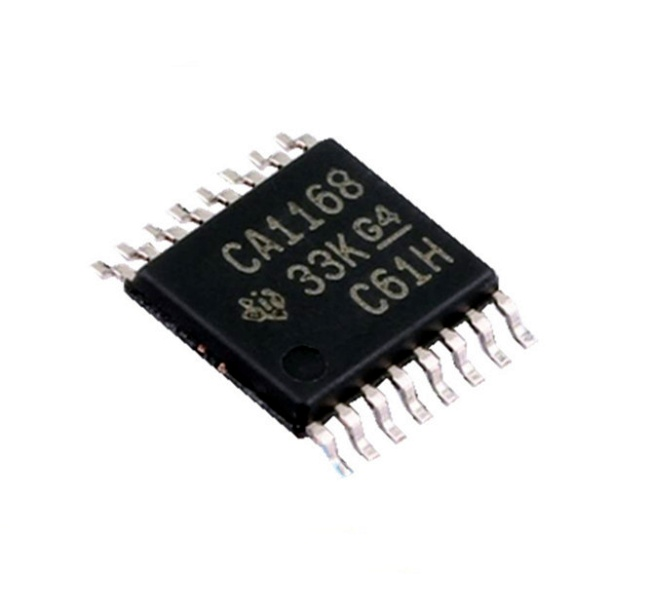

德州仪器SN75C1168PWR双驱动器和接收器是为平衡传输线设计的集成电路。这些设备符合TIA/EIA-422-B和ITU建议V.11。
SN75C1168PWR结合了双3态差分线路驱动器和3态差分线接收器，由单个5V电源供电。SN75C1168PWR驱动器具有单独的高激活。
特征
符合或超过TIA/EIA-422-B标准和ITU建议V.11
BiCMOS工艺技术
低电源电流要求：最大9 mA
低脉冲倾斜
接收器输入阻抗。17 kΩTTyp
接收器输入灵敏度。±200 mV
接收器共模输入电压范围为−7 V至7 V
通过单个5V电源运行
无故障通电/断电保护
差分输入/输出：支持RS-485和RS-422标准，最高传输速率为20Mbps。
电源电压范围：3V至5.5V。
工作温度范围：-40℃至85℃。
支持自动控制方向功能。
内置过电流保护和ESD保护。
应用
工业自动化
通信设备
安防监控

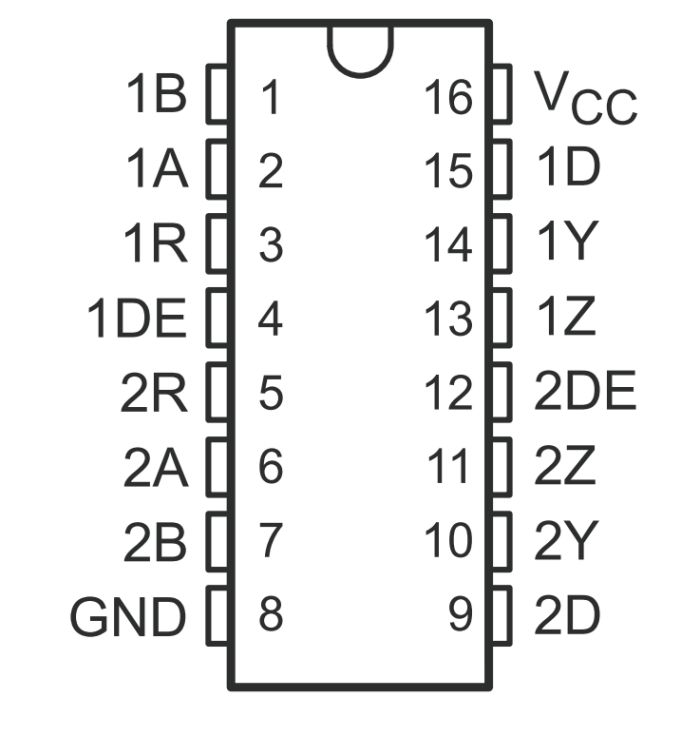

引脚图

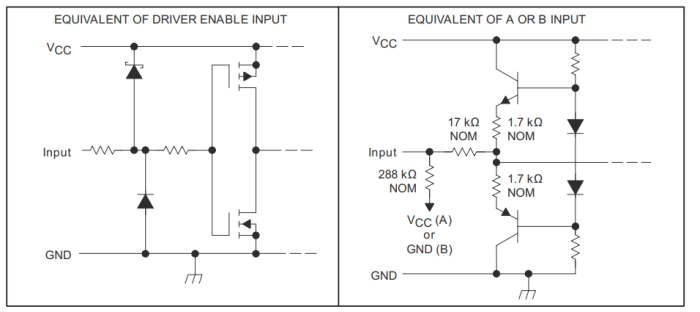

输入示意图

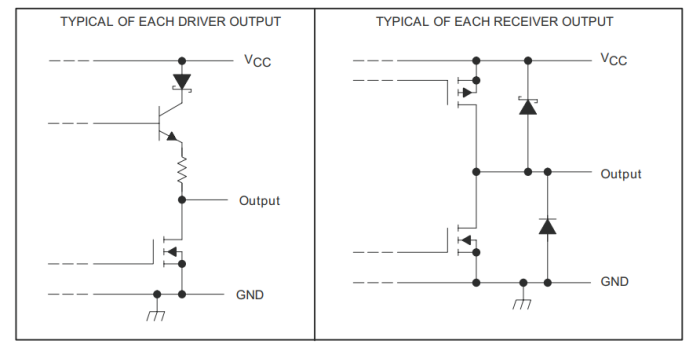

输出示意图
