德州仪器TPS3824-25DBVR监控和复位芯片的工作原理、应用以及引脚方框图

德州仪器TPS3824-25DBVR监控器主要为 DSP 以及基于处理器的系 统提供电路初始化和计时监控等功能。上电期间， RESET 会在电源电压 VDD 超出 1.1V 时置为有效。因 此 VDD 保持在阈值电压 VIT− 以下，电源电压监控器就 会监测 VDD 并将 RESET 保持为低电平有效。内部计 时器将会延迟输出恢复至无效状态（高电平）的时间， 以确保系统正常复位。延时时间 td 始于 VDD 上升至高 于阈值电压 (VIT− + VHYS) 之后。当电源电压降到阈值 电压 VIT− 以下时，输出再次变为有效状态（低电 平）。无需外部组件。该系列中的所有器件均具有一个 通过内部分压器设定的固定检测阈值电压 VIT–。 TPS3824-25DBVR还提供 200ms (TPS3820) 1.6s 的看门狗超时 选项。

特性

• 上电复位发生器具有 200ms（TPS3824 ）

• 低电平有效（TPS3824）、高电平有效（TPS3824） 均支持复位输出

• 电源电压监控范围： 2.5V

• 看门狗计时器（TPS3824）

• 电源电流为 15µA（典型值）

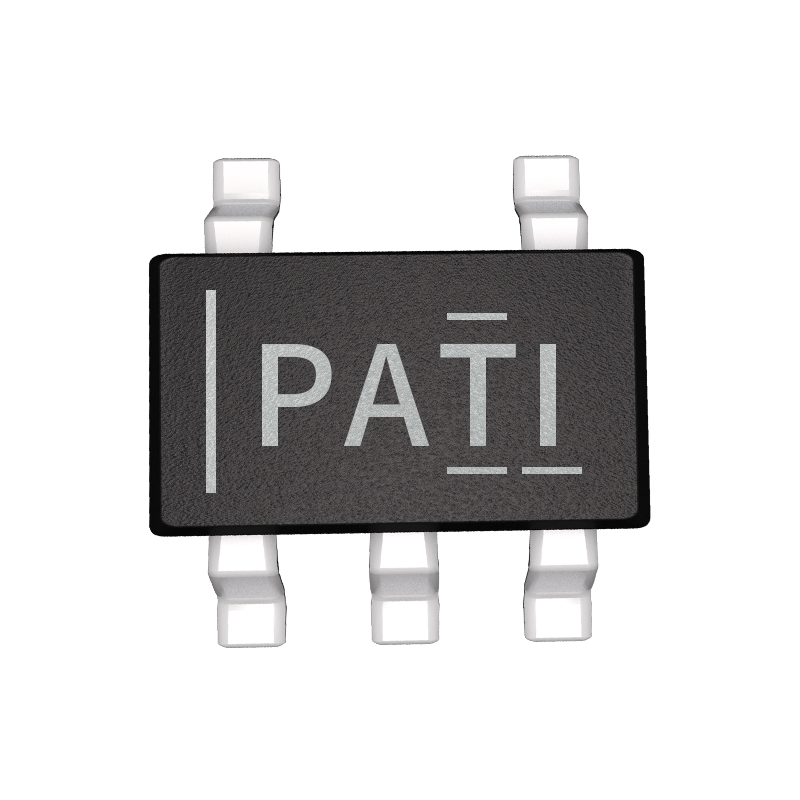

• 5 引脚 SOT-23 封装

• 温度范围：−40°C 至 85°C

应用

• DSP、微控制器或微处理器

• 工业设备

• 可编程控制

• 汽车系统

• 便携式和电池供电类设备

• 智能仪表

• 无线通信系统

• 笔记本电脑和台式机

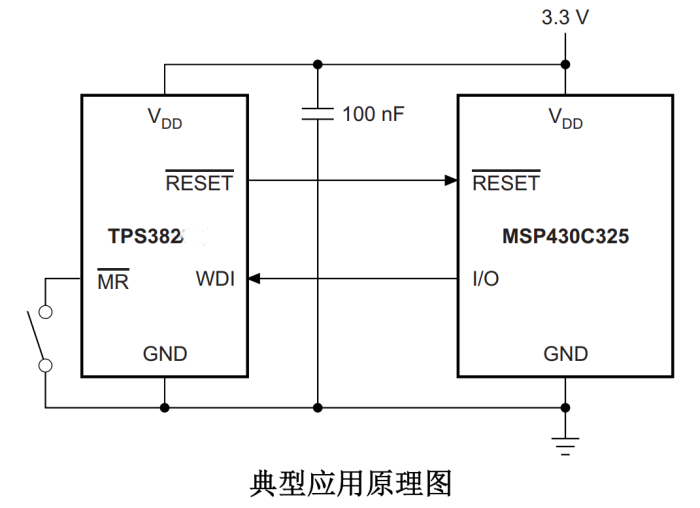

典型应用原理图

功能框图

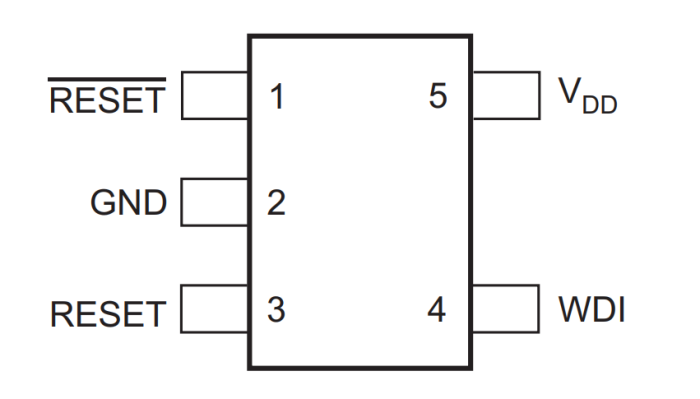

引脚图
