【电子元器件科普】什么是TVS二极管（ESD保护二极管）？
TVS二极管（ESD保护二极管）是一种齐纳二极管。它是用于解决静电放电（ESD）问题的二极管。它可以保护集成电路和其它电路，以免USB线路的高压静电放电进入电路。

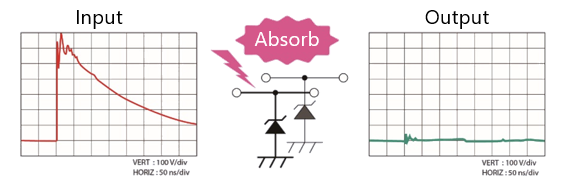

TVS二极管将吸收接口、外部端子等的异常电压，防止电路故障并保护器件。它适用于吸收和抑制静电或短脉冲电压。

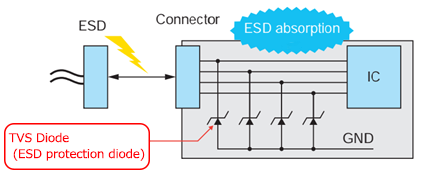

图2-5（a）TVS二极管的使用示例
采用TVS二极管（ESD保护二极管），可吸收侵入性的ESD，防止电路故障，保护IC等器件！

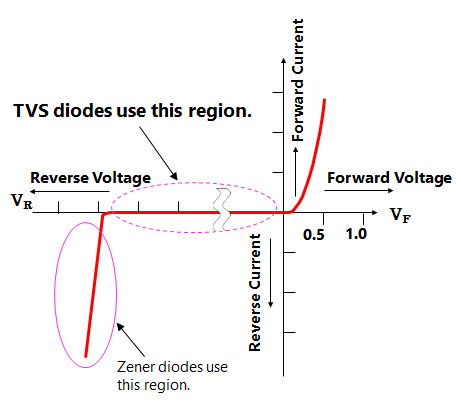

图2-5（b）TVS二极管的电特性
