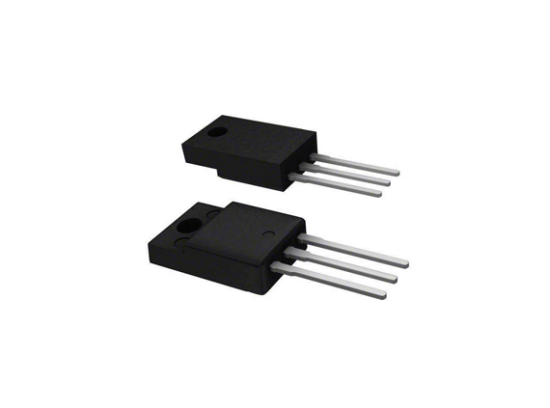

今天教你4个步骤选择一个合适的MOSFET。
第一步:选用N沟道还是P沟道为设计选择正确器件的第一步是决定采用N沟道还是P沟道MOSFET。在典型的功率应用中,当一个MOSFET接地,而负载连接到干线电压上时,该MOSFET就构成了低压侧开关。在低压侧开关中,应采用N沟道MOSFET,这是出于对关闭或导通器件所需电压的考虑。当MOSFET连接到总线及负载接地时,就要用高压侧开关。通常会在这个拓扑中采用P沟道MOSFET,这也是出于对电压驱动的考虑。要选择适合应用的器件,必须确定驱动器件所需的电压,以及在设计中最简易执行的方法。下一步是确定所需的额定电压,或者器件所能承受的最大电压。额定电压越大,器件的成本就越高。根据实践经验,额定电压应当大于干线电压或总线电压。这样才能提供足够的保护,使MOSFET不会失效。就选择MOSFET而言,必须确定漏极至源极间可能承受的最大电压,即最大VDS。知道MOSFET能承受的最大电压会随温度而变化这点十分重要。设计人员必须在整个工作温度范围内测试电压的变化范围。额定电压必须有足够的余量覆盖这个变化范围,确保电路不会失效。设计工程师需要考虑的其他安全因素包括由开关电子设备(如电机或变压器)诱发的电压瞬变。第二步:确定额定电流第二步是选择MOSFET的额定电流。视电路结构而定,该额定电流应是负载在所有情况下能够承受的最大电流。与电压的情况相似,设计人员必须确保所选的MOSFET能承受这个额定电流,即使在系统产生尖峰电流时。两个考虑的电流情况是连续模式和脉冲尖峰。在连续导通模式下,MOSFET处于稳态,此时电流连续通过器件。脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。一旦确定了这些条件下的最大电流,只需直接选择能承受这个最大电流的器件便可。选好额定电流后,还必须计算导通损耗。在实际情况下,MOSFET并不是理想的器件,因为在导电过程中会有电能损耗,这称之为导通损耗。MOSFET在“导通”时就像一个可变电阻,由器件的RDS(ON)所确定,并随温度而显著变化。器件的功率耗损可由Iload2×RDS(ON)计算,由于导通电阻随温度变化,因此功率耗损也会随之按比例变化。对MOSFET施加的电压VGS越高,RDS(ON)就会越小;反之RDS(ON)就会越高。对系统设计人员来说,这就是取决于系统电压而需要折中权衡的地方。对便携式设计来说,采用较低的电压比较容易(较为普遍),而对于工业设计,可采用较高的电压。注意RDS(ON)电阻会随着电流轻微上升。第三步:确定热要求
选择MOSFET的下一步是计算系统的散热要求。设计人员必须考虑两种不同的情况,即最坏情况和真实情况。建议采用针对最坏情况的计算结果,因为这个结果提供更大的安全余量,能确保系统不会失效。在MOSFET的资料表上还有一些需要注意的测量数据;比如封装器件的半导体结与环境之间的热阻,以及最大的结温。
器件的结温等于最大环境温度加上热阻与功率耗散的乘积(结温=最大环境温度+[热阻×功率耗散])。根据这个方程可解出系统的最大功率耗散,即按定义相等于I2×RDS(ON)。由于设计人员已确定将要通过器件的最大电流,因此可以计算出不同温度下的RDS(ON)。值得注意的是,在处理简单热模型时,设计人员还必须考虑半导体结/器件外壳及外壳/环境的热容量;即要求印刷电路板和封装不会立即升温。第四步:决定开关性能选择MOSFET的最后一步是决定MOSFET的开关性能。影响开关性能的参数有很多,但最重要的是栅极/漏极、栅极/ 源极及漏极/源极电容。这些电容会在器件中产生开关损耗,因为在每次开关时都要对它们充电。MOSFET的开关速度因此被降低,器件效率也下降。为计算开关过程中器件的总损耗,设计人员必须计算开通过程中的损耗(Eon)和关闭过程中的损耗(Eoff)。MOSFET开关的总功率可用如下方程表达:Psw=(Eon+Eoff)×开关频率。而栅极电荷(Qgd)对开关性能的影响最大。
飞特帝亚FT601Q-B-T是一款USB 3.0到FIFO接口桥接芯片。代理商永芯易科技:如有飞特帝亚FT601Q-B-T采购需求可通过联系客服获取芯片产品规格书或芯片样品测试(样品测试:终端厂家专享,需提供公司信息)。特征支持USB 3.0超高速(5Gbps)/USB2.0高速(480Mbps)/USB 2.0全速传输速度(12Mbps)。支持的USB传输类型:控制/批量/中断最多8个可配置端点(PIPE)。支持2个并行从FIFO总线协议245和FIFO模式,FT601带32位并行接口的数据突发率上升至400MB/s。支持4个输入通道和4个输出通道在FIFO总线连接上。内置16kB FIFO数据缓冲RAM。支持远程唤醒功能。支持多电压I/O:1.8V、2.5V和3.3V。可配置GPIO支持。内部LDO 1.0V调节器。集成上电复位电路。用户可编程USB描述符。支持电池充电规范BC1.2电池充电侦查提供FT600-16位/FT601-32位FIFO接口。工业操作温度范围:-40至85⁰C提供紧凑型无铅QFN-76(32位)和QFN56(16位)封装(均符合RoHS)应用场合将旧版外围设备升级到USB利用USB增加系统模块性基于PLD/FPGA的设计与USB 3.0的接口USB 3.0数据采集USB 3.0数字摄像机接口USB 3.0数码相机打印机/扫描仪的USB 3.0接口医疗/工业成像设备USB 3.0仪器方框图引脚总线供电配置-3.3V I/O电路图总线供电配置-2.5V/1.8V I/O电路图FT600/FT601连接到FIFO主接口(多通道FIFO模式)FT600/FT601连接到FIFO主接口(245同步FIFO模式)

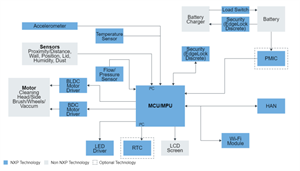

高品质的机器人设备吸尘器需要高效率、较长电池寿命以及高可靠性和耐用性。这样就可以实现基本的区域清洁或切割功能,并确保与智能手机无线连接,从而设置时间表和软件升级。我们的MCU具有高性能处理和精确的电机控制、低功耗无线连接选项以及互认证产品安全性,可确保设计安全、强大且高效的机器人设备。机器人吸尘器应用框图机器人吸尘器推荐产品MCU/MPUi.MX 8M系列 - Arm®Cortex®-A53、Cortex-M4、音频、语音、视频i.MX RT1050跨界MCU,配备Arm®Cortex®-M7内核KV4x: Kinetis KV4x-168 MHz,高性能电机 / 功率变换微控制器(MCU),基于ARM®Cortex®-M4内核Wi-Fi模块88W8987: 2.4/5GHz双频1x1 Wi-Fi®5 (802.11ac) + Bluetooth®5.2解决方案2.4/5 GHz双频1x1 Wi-Fi®4(802.11n)+ Bluetooth®5.2解决方案HANJN5189/88 (T):高性能、超低功耗MCU,适用于Zigbee®和Thread,内置NFC选件QN9090/30(T): Bluetooth LE MCU带有Arm®Cortex®-M4 CPU, 高能效的模数外设以及NFC标签选项PMICPF1550: 面向低功耗处理器系统、带1A Li+线性电池充电器的PMIC负载开关安全元件EdgeLock®SE050:Plug & Trust和安全元件系列 — 通过最大灵活性增强物联网安全温度传感器PCT2075: I2C总线Fm+, 精度为1℃, 数字温度传感器和热看门狗LED驱动器PCA9952_PCA9955: 16通道Fm+ I²C总线57 mA恒定电流LED驱动器加速度传感器FXLN83xxQ: 恩智浦模拟加速度传感器电机驱动器GD3000: 3相无刷电机预驱动器流量/压力传感器MPXHZ6130A: 15至130kPa,5.0v,绝对压力传感器RTCPCF85363A: 微小封装实时时钟/日历具有闹钟功能和I²C总线的小型实时时钟/日历Motor DriverGD3000: 3相无刷电机预驱动器MPC17510: H桥,有刷直流电机驱动器,2-15V,3.8A,200kHz如果您需要了解NXP恩智浦相关产品的数据手册、规格书、价格、样品测试请联系我们。
