美信MAX483ESA接口芯片的工作原理、优缺点、参数、应用以及引脚封装图

在通信领域中，美信MAX483ESA RS-485/RS-422芯片无疑是一颗耀眼的明星。作为一款功能强大且应用广泛的芯片，MAX483ESA在工业自动化、建筑控制、数据采集系统等领域发挥着重要作用。它具备高速传输、抗干扰能力强等优点，备受行业认可。

首先，让我们来了解一下MAX483ESA芯片的基本特点。MAX483ESA是一款集成了收发器和线路保护器的芯片，支持RS-485和RS-422标准。它采用低功耗工艺和高速传输技术，能够实现高达250kbps的数据传输速率。此外，它还具备抗干扰能力强的特点，可以在复杂的工业环境中保持稳定的通信。

优势和特点

低功耗最大程度减少散热、降低系统成本

120µA至500µA静态电流

0.1µA关断电流

5V单电源供电

限摆率驱动器

数据率高达250kbps

不受限驱动器：数据率高达2.5Mbps

集成保护提高系统可靠性

短路限流驱动器

集成热关断

接收器失效保护，防止输入开路

保证逻辑高电平

1/4单位负载(仅限MAX487/ MAX1487)允许同一总线上挂接多达128片器件

48kΩ接收器输入电阻

参数

电源电压:4.75V~5.25V

数据速率:250Kbps

驱动器/接收器:1/1

工作温度:-40℃~+85℃

应用

工业控制局域网

电平转换器

低功耗RS-422收发器

低功耗RS-485收发器

用于EMI敏感应用的收发器

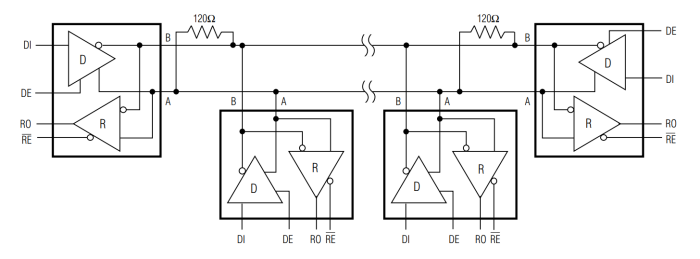

典型的半双工RS-485网络应用电路图

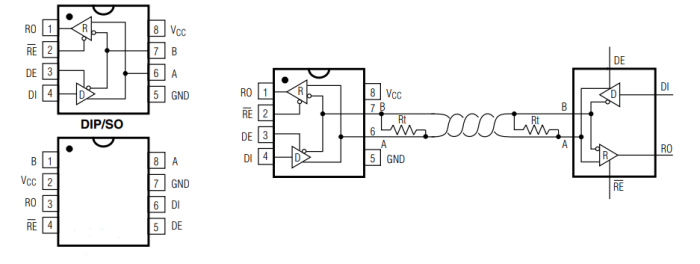

引脚配置与典型工作电路
