德州仪器UCC27714DR栅极驱动芯片的工作原理、优缺点、应用和引脚封装图

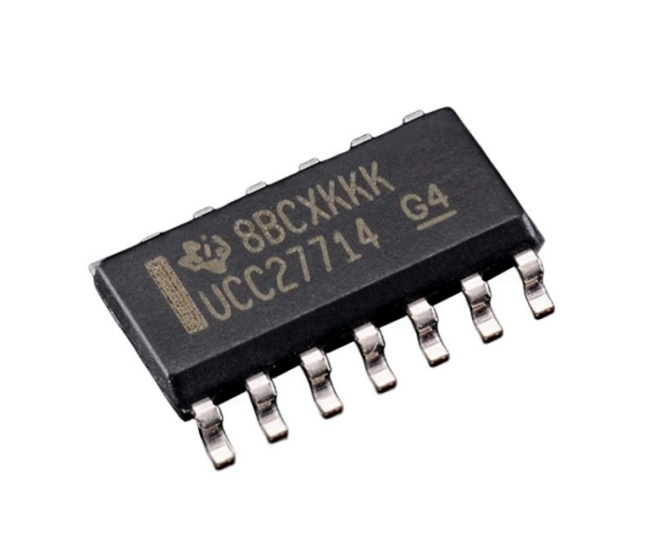

UCC27714DR是一款600V高侧/低侧栅极驱动器，具有4A拉/灌电流能力，专用于驱动功率金属氧化物半导体场效应晶体管(MOSFET)或绝缘栅双极晶体管(IGBT)。该器件包含-一个接地基准通道(LO)和一个悬空通道(HO),后者专用于自举电源操作。该器件具有出色的稳定性和抗扰度，能够在HS引脚上的负电压高达-8Vｄc 的条件下(VDD= 12V时)维持逻辑正常运行。
UCC27714DR器件可接受的偏置电源输入范围宽达10V至20V,并且为VCC和HB偏置电源引脚提供了UVLO保护。UCC27714DR采用SOlC-14封装，额定工作温度范围为- 40°C至125°C。
特征
通过独立输入进行高侧/低侧配置
完全运行时的电压高达600V (HS引脚)
针对自举操作而设计的悬空通道
VDD = 15V时的峰值输出灌/拉电流能力为4A
同类产品中最短的传播延迟(最长125ns)
同类产品中最短的匹配延迟(最长20ns)
TTL和CMOS兼容输入逻辑
VDD偏置电源范围: 10V 至20V
双通道偏置欠压锁定(UVLO)保护
轨到轨驱动
负电压瞬态条件下可稳定运行
高dv/dt抗扰度(HS引脚)
独立的逻辑(VSS)和驱动器(COM)接地，能够维
持电压差
当输入悬空时，输出保持低电平
输入和使能引脚电压电平不受VDD引脚偏置电源
电压限制
高压和低压引脚分离，实现最大爬电距离和电气间
输入和使能引脚具有负电压处理能力
应用
电源转换器
电机驱动器
UPS

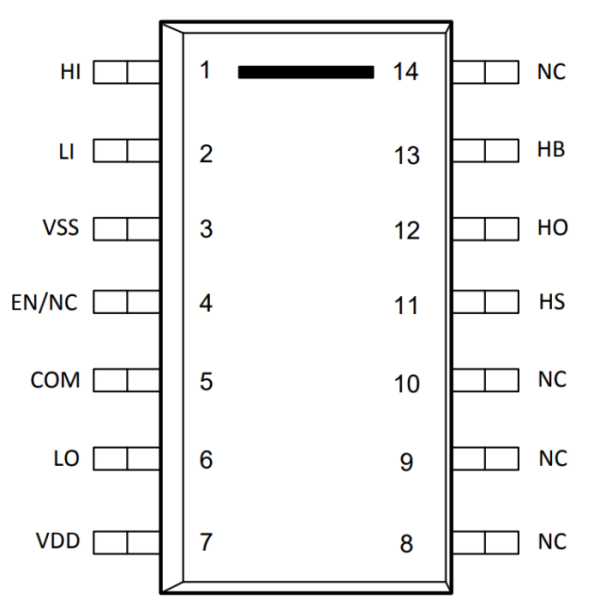

引脚图

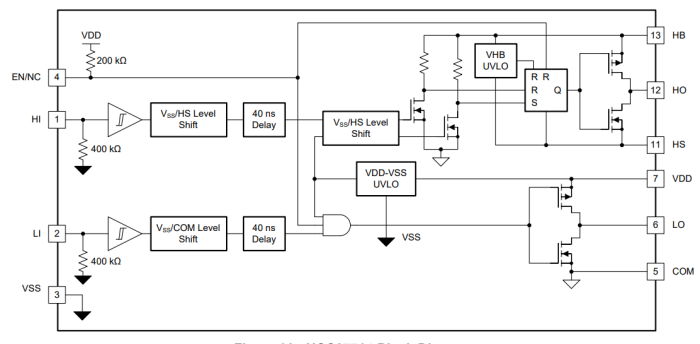

方框图

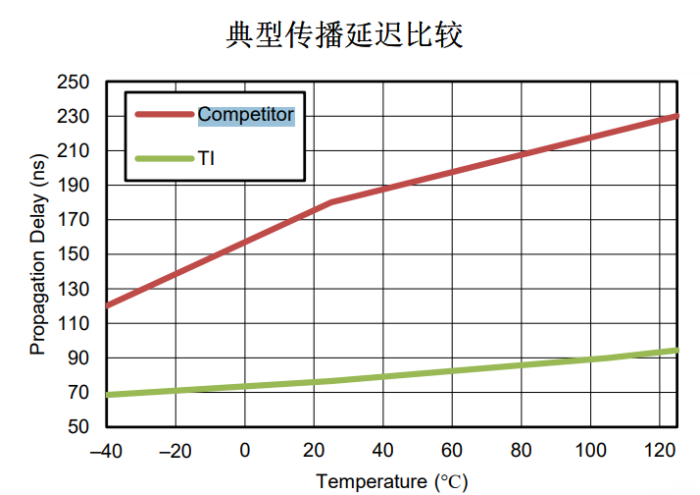

典型传播延迟比较

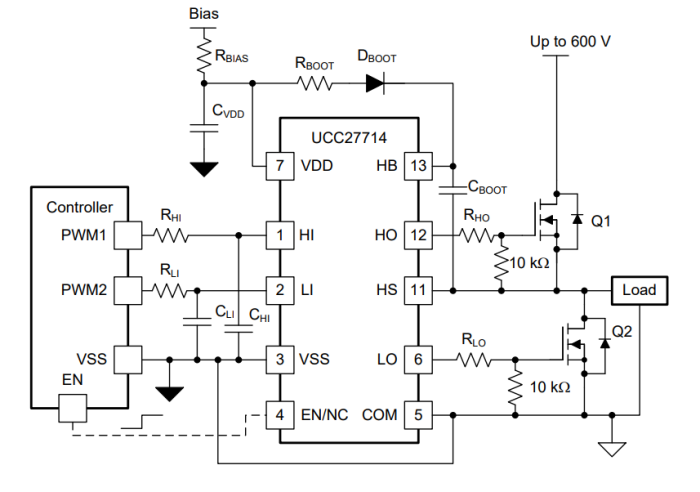

简化电路原理图
