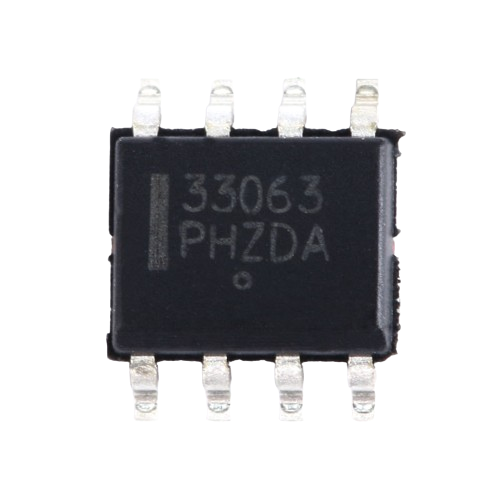

安森美MC33063ADR2G开关稳压器芯片的工作原理、优缺点、应用电路图以及引脚封装
MC33063ADR2G是一款开关稳压器芯片，由安森美公司（ON Semiconductor）生产，onsemi(安森美)MC33063ADR2G是单片控制电路，包含DC-DC转换器所需的主要功能。这些器件由内部温度补偿基准、比较器、带主动限流电路的受控占空比振荡器、驱动器和强电流输出开关组成。该系列专门设计用于降压、升压和电压逆变应用，外部元件数量最少。
特点
3.0 V至40 V输入操作
低待机电流
输出开关电流至1.5 A
输出电压可调
频率操作至100 kHz
电流限制
工作温度范围：-40℃至85℃
封装形式：SOIC-8
精度2%参考
提供无铅包装
应用
电源管理
汽车电子
工业控制
LED驱动

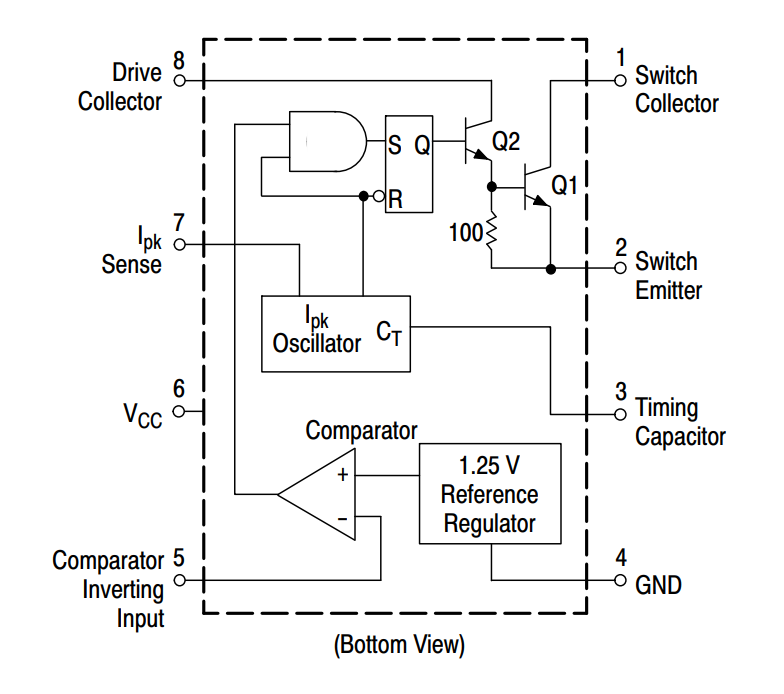

应用示意图

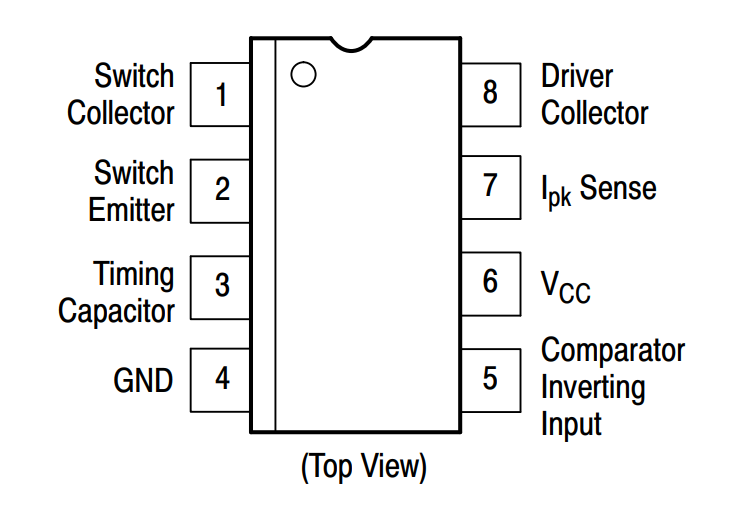

引脚图

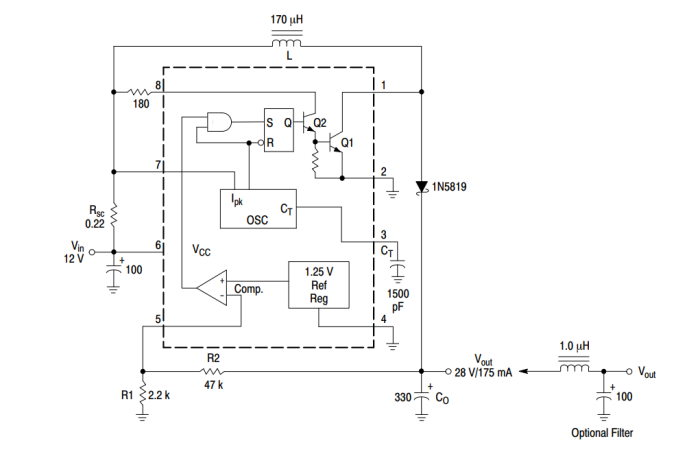

升压转换器工作电路图

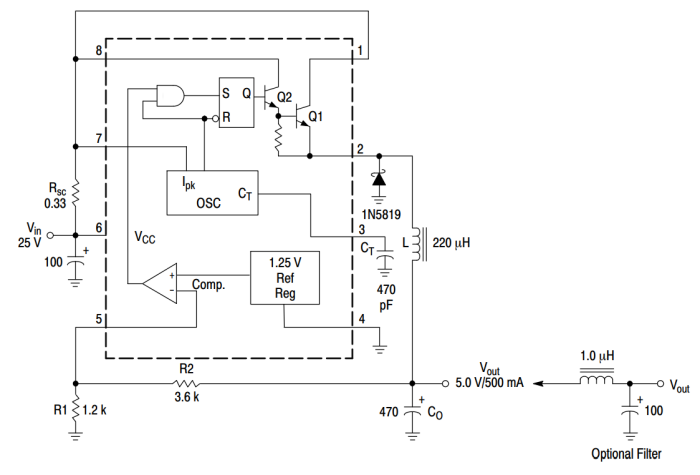

降压转换器电路图
