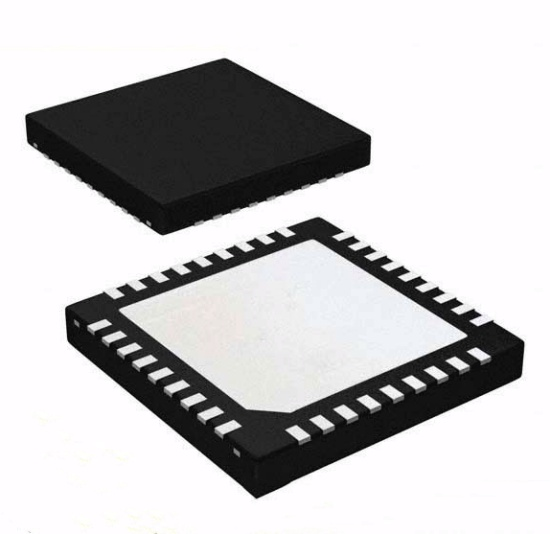

德州仪器LMX2531LQ1742/NOPB时钟芯片的工作原理、优缺点、应用以及引脚图
德州仪器公司生产的LMX2531LQ1742/NOPB是一款低功耗、 高性能的频率合成器系统，它包括一个完全 集成的Delta-sigma锁相环和带有完全集成的TACK电路的压控振荡器。第三和第四极也是一体化和可调的。 锁相环和压控振荡器集成了超低噪声和高精度LDO,可产生更高的电源噪声抗扰度和更一致的性能。
当与高质量参考振荡器结合使用时，LMX2531LQ1742/NOPB器件可为无线通信设备中的上、 下转换产生非常稳定、 低噪声的本机振荡器信号。该器件是一款采用先进BiCMOS工艺制造的单 片集成电路。此产品的几个不同版本适用于不同的频段。
特性
●频率: 553兆赫至3132兆赫
●分数N Delta-Sigma调制器阶数
●可编程至四阶
●通过超时减少快速锁定/循环滑移
●部分集成、可调环路滤波器
●极低的相位噪声和杂散
●低相位噪声
●2.8伏至3.2伏工作电压
●低工作电流
●低功耗--低电流
●1.8V微线支持
●36针6 mmx6 mmx0.8 mm WQFN封装
应用
蜂窝基站
无线局域网
汽车
有线电视设备
仪器和测试设备
RFID读卡器
数据转换器时钟
宽带无线接入
卫星通信
无线电台

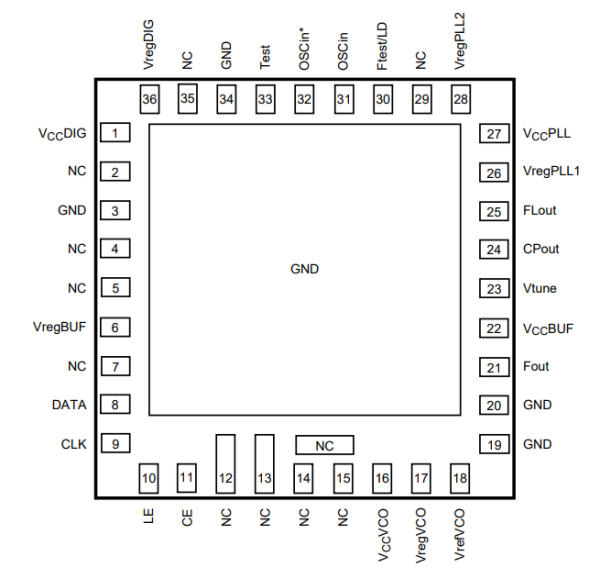

引脚

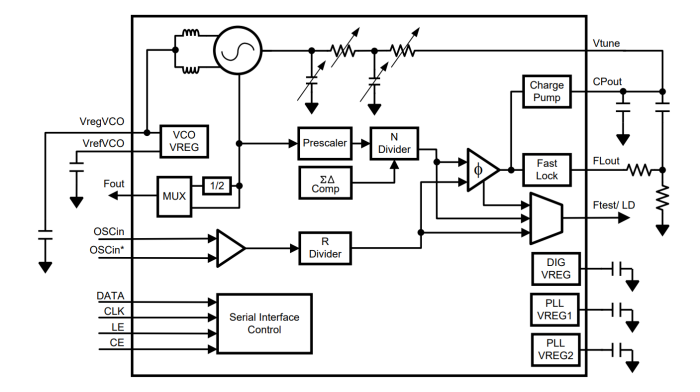

简化原理图
