探索NXP恩智浦LPC860系列: 基于Arm Cortex-M0+的低成本32位MCU
NXP恩智浦LPC860是一款基于Arm Cortex-M0+的低成本32位MCU，专为工业和物联网应用设计。LPC860工作频率高达60MHz，提供64KB Flash存储器和8KB SRAM。该系列配备功耗优化的内核，采用流行的小规格封装，单独的电源轨可支持电平移动。
LPC860的配套外设包括一个CRC引擎、I2C总线接口、I3C总线接口、多达三个USART、两个SPI接口、一个多速率定时器、自唤醒定时器、两个具有硬件死区时间插入和正交解码的FlexTimer、一个12位ADC、一个模拟比较器、功能可通过开关矩阵配置的I/O端口、一个输入模式匹配引擎和多达54个通用I/O引脚。
LPC860受到MCUXpresso生态系统的支持，其中包括SDK、IDE选项以及安全配置和配置工具，可帮助加快开发速度。

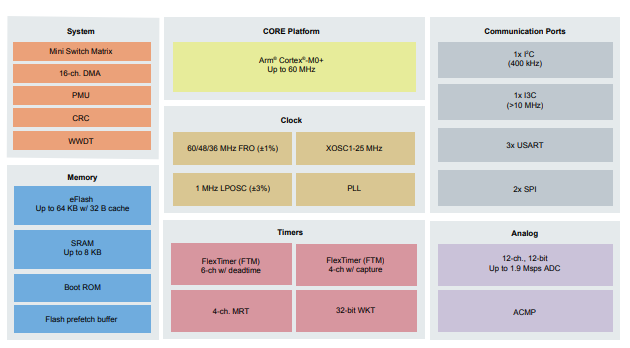

一、LPC86xMCU框图
二、特性
三、应用领域
汽车电子
电池管理系统(BMS)
网关
工业控制
智能照明
楼宇安全
电机驱动器
智能家居
智能音箱
游戏配件
玩具和棋盘游戏
相关推荐
-
-

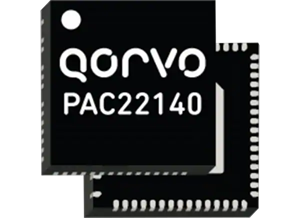

引脚功能+参数+工作原理，一文带你搞懂Qorvo PAC22140智能BMS！
