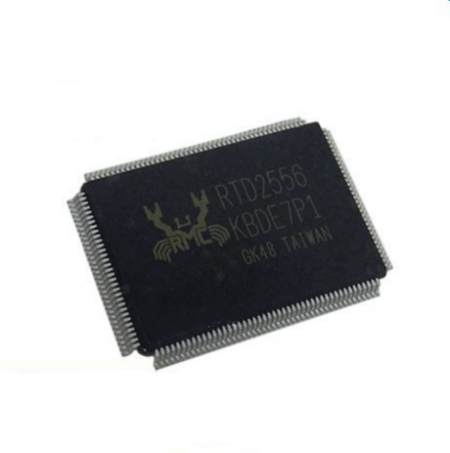

REALTEK瑞昱RTD2556QR-VL-CG单片机的特征、应用、引脚封装以及功能框图

REALTEK瑞昱RTD2556QR-VL-CG监控控制器结合了一个模拟RGB输入接口、多个DP1.2数字输入接口与HDCP1.4、多个HDMI1.4数字输入接口和HDCP1.4以及DVI数字输入接口。嵌入式MCU基于工业标准8051内核，带有外部串行闪存。

RTD2556QR-VL-CG适用于多个细分市场和显示应用，如显示器、一体机和嵌入式应用。

特征

RTD2556QR-VL-CG支持输入格式

高达2560x1600@60Hz，2560x2048@

50Hz。

支持eDP和LVDS面板接口

放大和缩小

嵌入式一个带SPI闪存的MCU

控制器。

它在键盘应用程序中包含2个ADC

只需要一个晶体就可以生成所有晶体

时间。

可编程内部低压复位

（LVR）

高分辨率6通道PWM输出，以及

宽范围可选PWM频率。

结晶

支持14.318MHz晶体类型

模拟RGB输入接口

1支持模拟输入

集成8位三通道210MHz

ADC/PLL

的嵌入式可编程施密特触发器

HSYNC

支持绿色同步（SOG）和各种

复合同步模式的种类

片上高性能混合PLL

高分辨率真64相ADC PLL

YPbPr支持高达HDTV 1080分辨率

高速接收器

RTD2556QR-VL-CG支持3端口高

速度接收器，包括一个端口

DisplayPort1.2接收器，HDMI1.4的一个端口

和DisplayPort1.2组合接收器和一个

HDMI1.4/DVI组合接收器的端口。

在HDMI模式下，最新的HDMI1.4是

支持

在HDMI模式下，仅数据启用模式为

支持

在HDMI模式下，6位、8位、10位和12位

支持颜色深度传输

在HDMI模式下，高带宽数字

支持内容保护（HDCP 1.4）

在HDMI模式下，允许HDMI音频

传输到I2S/SPDIF输出

在HDMI模式下，AMD HDMI Freesync

支持技术

在DisplayPort模式下，最新的DisplayPort

支持1.2

在DisplayPort模式下，双链路层速度

HBR（2.7GHz）、RBR（1.62GHz）

支持

在DisplayPort模式下，6位、8位、10位和

支持12位颜色深度传输

在DisplayPort模式下，高带宽数字

支持内容保护（HDCP 1.4）

在DisplayPort模式下，允许音频

传输到I²S/SPDIF输出

在DisplayPort模式下，VESA自适应同步

支持技术

在DVI模式下，数字内容保护

支持（HDCP 1.4）

在DVI模式下，两个相邻的接收器

支持带HDCP的双链路DVI

嵌入式微控制器

工业标准8051外芯

串行闪存

适用于各种应用的低速ADC

支持I2C主硬件或从硬件

自动检测/自动校准

输入格式检测

兼容标准VESA模式和

支持自定义模式

相位/图像位置/颜色的智能引擎

标定

音频

输出：IIS、SPDIF

嵌入式音频DAC

嵌入式耳机放大器

缩放

完全可编程缩放比

独立的水平/垂直缩放

先进的缩放算法提供了高

图像质量

清晰度/平滑滤波器增强

支持4:3到16:9的非线性缩放或

16:9至4:3

颜色处理器

真正的12位颜色处理引擎

可编程14位伽玛支持

支持xvYCC

Adobe/sRGB合规性

用于较少面板的高级抖动逻辑

颜色深度增强

动态过冲拖尾消除引擎

亮度和对比度控制

视频清晰度的峰值/取心功能

支持UltraVivid III功能以增强

最小人为影响的图像质量

生产力应用程序

生动色彩TM

独立颜色管理（ICM）

动态对比度控制（DCC）

第二代精确色彩映射

（PCM）

图像自适应节能（IAPS）

支持ADC降噪

输出接口

通过任一LVDS支持8位输出

支持4端口LVDS，每个端口的速度为

端口高达93MHz

支持带输出的4通道eDP（HBR）

格式高达2560x1600@60Hz。

全可编程显示定时发生器

灵活的数据对交换，简化系统

设计

固定了完美面板的最后一行输出

能力

嵌入式OSD

嵌入式30K SRAM动态存储

OSD命令和字体

支持多色RAM字体，1、2和4位

每像素

64调色板

具有alpha混合的最大26窗口/

渐变/渐变目标颜色/渐变

反转颜色/动态淡入/淡出，

边界/阴影

旋转90180270度

独立行阴影/边界

每个的可编程闪烁效果

性格

OSD制作的内部模式生成器

工厂模式

支架12x18~4x18比例

OSD字体的硬件解压缩

支持OSD滚动

支持2个独立的基于字体的OSD

帧缓冲区支持

LiveShowTM功能，高性能

RTC（响应时间补偿）。

嵌入式帧缓冲

电源

3.3V/2.5V/1.1V电源

应用

主板、显示器上的显示系统

适用于一体机和嵌入式应用程序的显示系统

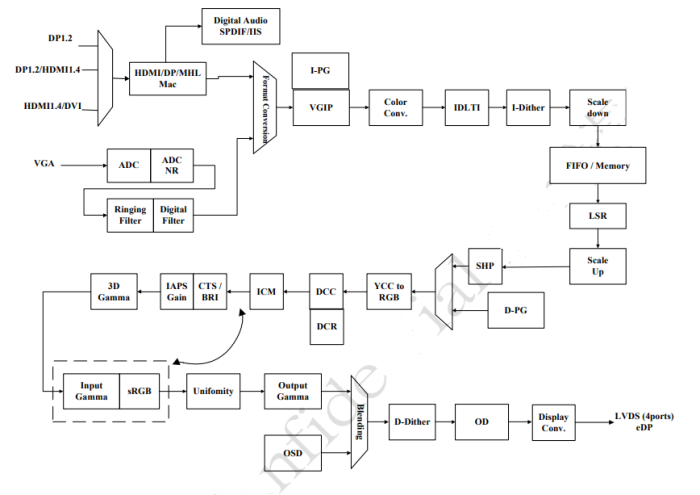

功能框图

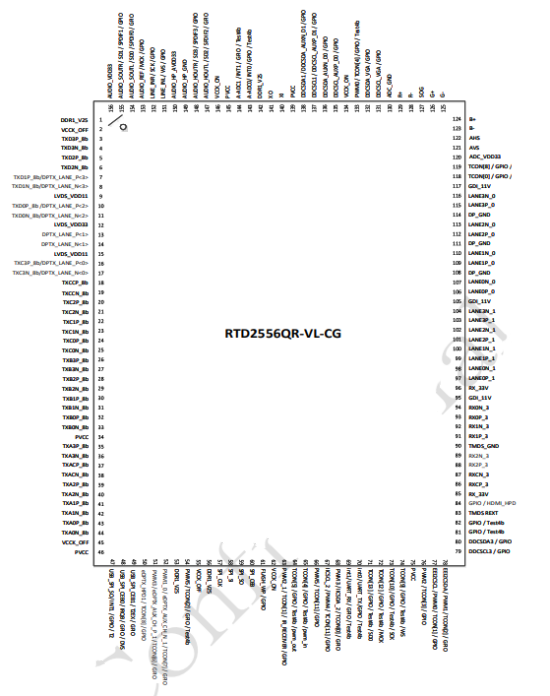

引脚封装图
