美信MAX485ESA+T接口芯片的工作原理、优缺点、应用以及引脚电路图
在现代通信技术中，美信MAX485ESA+T收发器是一个备受关注的焦点。本文将详细介绍这款收发器的特点和应用场景，帮助读者更好地了解和使用它。作为一款专业的工业级收发器，美信MAX485ESA+T在数据通信领域具有广泛的应用，特别适用于远距离数据传输和多节点系统。下面将从以下几个方面对该收发器做出详细介绍。
首先，美信MAX485ESA+T收发器的特点非常突出。它采用了高性能的片上电流限制器，能够有效地保护通信线路不受电流过大的影响。同时，它还具有高噪声抑制能力，能够有效地抵抗线路噪声对通信质量的干扰。此外，该收发器还支持高速通信，最高传输速率可达到10Mbps，适用于高速数据传输场景。
参数
电源电压：4.75V~5.25V
数据速率：2.5Mbps
驱动器/接收器：1/1
工作温度：-40℃~+85℃
应用
工业自动化
仪器仪表
电力系统监控

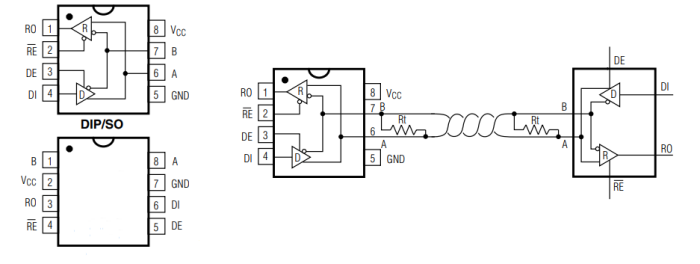

引脚和简化电路原理图

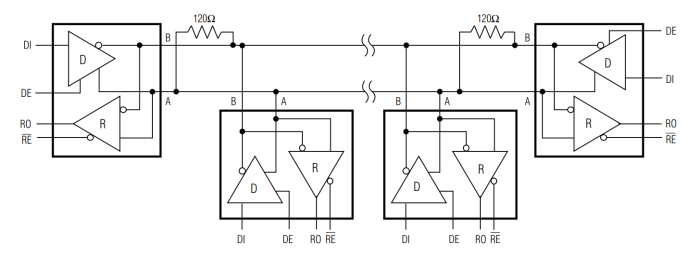

典型的半双工RS-485网络应用电路图
