意法半导体STM32L010F4P6微控制器的介绍、参数、应用、引脚封装和电路图

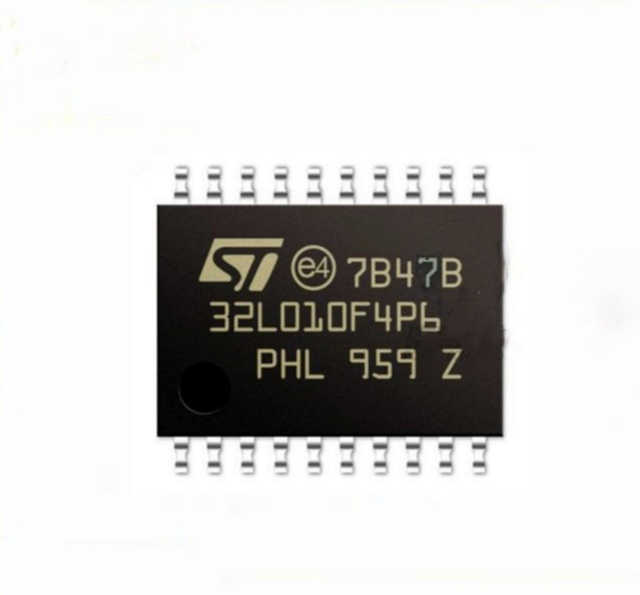

STM32L010F4P6超低功耗微控制器是意法半导体STM32L010系列。
超低功耗STM32L010F4P6微控制器包含高性能Arm®Cortex®-M0+32位RISC核心，工作频率为32 MHz，高速嵌入式存储器（16 KB闪存程序存储器、128字节数据EEPROM和2 KB RAM）以及广泛的增强型I/O和外围设备。
STM32L010F4P6在广泛的性能范围内提供高功率效率。这是通过大量选择内部和外部时钟源、内部电压自适应和几种低功率模式来实现的。
STM32L010F4P6提供多种模拟功能：一个带硬件过采样的12位ADC、几个定时器、一个低功耗定时器（LPTIM）、两个通用16位定时器、一台RTC和一台可用作时基的SysTick。STM32L010F4P6还具有两个看门狗，一个具有独立时钟和窗口功能的看门狗，以及一个基于总线时钟的窗口看门狗。此外，STM32L010F4P6嵌入了标准和先进的通信接口：一个I²C、一个SPI、一个USART和一个低功耗UART（LPUART）。
STM32L010F4P6还包括一个实时时钟和一组在待机模式下保持供电的备份寄存器。超低功率STM32L010F4P6的工作电压为1.8至3.6 V，温度范围为-40至+85°C。一套全面的节能模式允许设计低功耗应用程序。
参数
– 内核：ARM Cortex-M0+
– 主频：32MHz
– ADC：12位，1个通道– 存储器：16KB Flash，2KB RAM
– 通信接口：SPI、I2C、USART
– 低功耗模式：多种低功耗模式，最低功耗为0.3A
应用
PC外围设备、游戏、GPS设备
燃气/水表和工业传感器
医疗保健和健身设备
报警系统、有线和无线传感器、视频对讲机
远程控制和用户界面

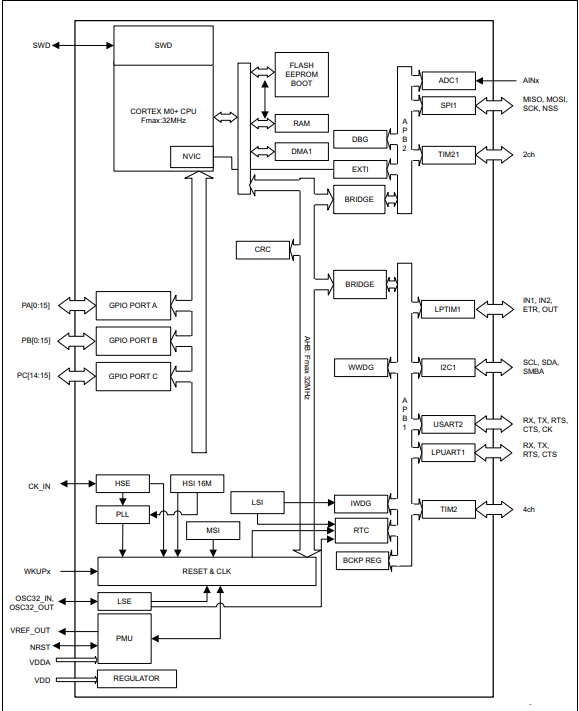

方框图

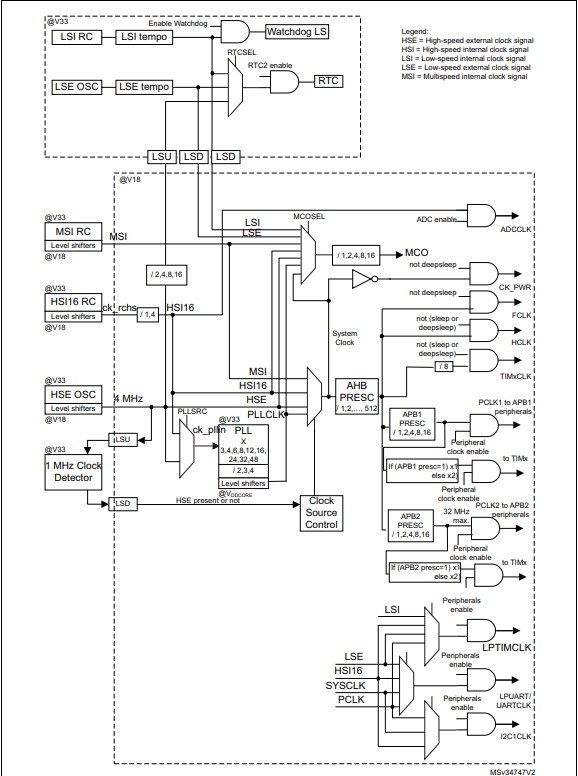

时钟树图

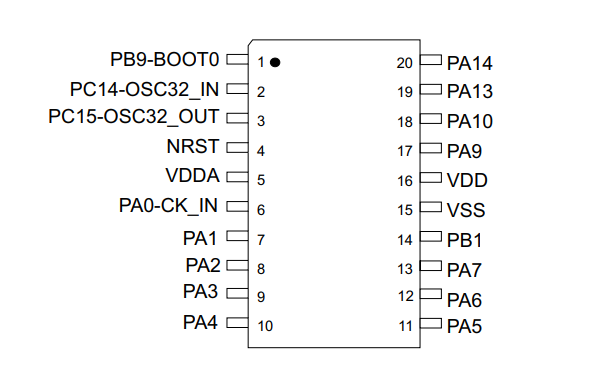

引脚封装
相关推荐
-
-

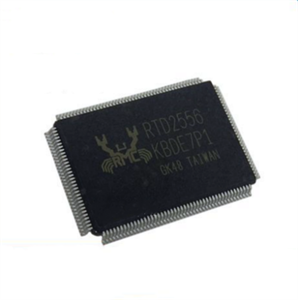

REALTEK瑞昱RTD2556QR-VL-CG单片机的特征、应用、引脚封装以及功能框图
